Цепь ГРМ является одним из вариантов привода механизма газораспределения. Данное решение позволяет намного дольше эксплуатировать ДВС без серьезных вмешательств в устройство привода и является более надежным по сравнению с ремнем ГРМ. При этом замена цепи также является необходимой операцией в том случае, когда наступает момент ее значительного износа. Другими словами, цепь ГРМ имеет определенный ресурс, по окончании которого элемент нужно менять. В процессе эксплуатации двигателя с цепью ГРМ автовладельцы и мастера осуществляют подтягивание изношенной цепи различными способами. Достаточно распространенными решениями считается увеличение длины на рабочей части натяжителя цепи, что достигается при помощи стальной трубки подходящего диаметра. Некоторые наваривают на так называемый «башмак» скобы и т.п.

Рекомендуем также прочитать статью о том, как самому выставить ремень ГРМ при его замене. Из этой статьи вы узнаете, почему нужно выставлять ремень механизма газораспределения, а также как сделать это правильно.

При этом следует помнить, что если цепь ГРМ растянулась, тогда высока вероятность неполного совпадения фаз газораспределения. Подобный дефект существенно влияет на работу всего ДВС, двигатель может работать шумно, с перебоями, не выдавать полную мощность, перерасходовать топливо, плохо заводиться и т.д. Изношенная цепь также значительно сокращает срок службы «башмака», быстро выводит из строя успокоитель цепи. В ряде случае также возможен обрыв цепи ГРМ, что приводит к серьезным последствиям для двигателя. Далее мы рассмотрим, как поменять самому цепь ГРМ, что нужно для того, чтобы поменять цепь ГРМ и сколько это стоит.

Срок эксплуатации ремня

Регламентное ТО производят по пробегу автомобиля. В технической документации к модели указано, сколько километров должен пройти определенный двигатель до замены привода ГРМ. Например, периодичность замены привода на AUDI — 125 тысяч км. пробега, на BMW — 95 тысяч км. Ознакомиться с регламентами по замене привода ГРМ можно в таблице ниже.

После 5 лет службы эластичность ремня теряется (некоторые современные ремни выдерживают до 7 лет), увеличивается риск обрыва. Поэтому, приближаясь к указанному сроку эксплуатации, стоит регулярно осматривать ремень ГРМ, вне зависимости от пробега.

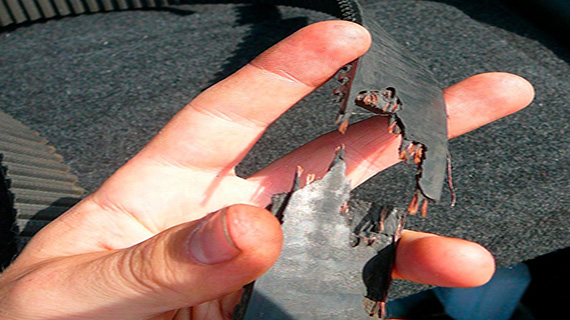

Так выглядит обрыв ремня ГРМ

Последствия обрыва цепи ГРМ

Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.

Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.

Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.

Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.

Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.

Последствия неисправностей

В зависимости от сложности поломки ЦП она может привести, как к временной неисправности двигателя, так и к полному его выходу из строя с последующей заменой.

Статья по теме: Как работает автомобиль с АКПП и МКПП

Так, если связь между коленвалом и распредвалом прекращается в результате обрыва цепи, то крутящий момент перестает туда поступать. Происходит остановка работы клапанов, однако поршневая система продолжает работать в том же режиме, что и до поломки.

Так как поршни и клапана работают в синхронном режиме, то из-за остановки вторых происходит столкновение с первыми, в результате чего обе запчасти могут быть полностью разрушены.

В этом случае, исходя из конструктивных особенностей конкретной марки двигателя, — он либо подлежит комплексному ремонту, либо нет и тогда приходится покупать новый.

Установка меток

Если метки по каким-то причинам затерлись, их необходимо восстановить для правильной установки цепи или ремня. Сделать это можно с помощью подручных средств.

Метки ГРМ присутствуют на всех автомобилях, в том числе с моторами 3zz и 1zr E12.

Процедура замены ремня ГРМ включает в себя выставление меток по «A» и по «K». Кстати, на многих автомобилях, выпускаемых Тойота, процесс замены ГРМ и выставления меток производится одинаково. Например, также выставляются метки на Спасио, на Карина и пр.

Замена ремня ГРМ

Замена ремня ГРМ (на примере автомобиля 2010 г.) всё же не такой трудоемкий процесс, как замена цепи. Как минимум, не требуется разборка двигателя.

Чтобы заменить ремень, необходимо строго следовать инструкции, уделяя большое внимание совмещению меток ГРМ.

При замене ремня частично разбираются коленчатый и распределительный валы, снимается натяжитель ремня.

Замена производится при первом поршне, установленном в положение ВМТ.

В процессе работ понадобятся специальные приспособления для фиксации шкивов.

В чем проблема двигателя N20?

Проблема с двигателями N20 в скором растяжении цепей, которые в свою очередь при поломке начинают калечить все вокруг. Симптомы, когда нужно обратить пристальное внимание – это вой, доносящийся из двигателя, он меняет звук с увеличением числа оборотов. Подобная проблема появилась еще 10 лет назад, но на высоко форсированных моторах, а поскольку их продажи не такие как у более массовых двигателей, отсюда и ситуации не получили такой популярности.

— Цепь – Растяжение, обрыв цепи с деформации внутренностей двигателя
— Пластиковые успокоители цепи – Причины разрушения: вибрация, усталость пластика, высокие температуры

Замена цепи ГРМ

Необходимые инструменты и материалы

Существуют однорядные и двухрядные цепи ГРМ. У обоих типов есть преимущества и недостатки. Однорядная цепь добавляет немного мощности двигателю и способствует уменьшению шума. Двухрядная цепь шумит сильнее, но она и более надёжная. Количество звеньев также играет важную роль. Если вы устанавливаете новую цепь на старенький ВАЗ-2102 с силовым агрегатом объёмом до 1,3 литра, то цепь будет иметь 114 звеньев. Для более поздних моделей ВАЗ цепь будет иметь 116 и более звеньев. И так далее, по мере увеличения объёмов.

Выбирая цепь, стоит учитывать и ряд других факторов:

1. Приобретайте цепи ГРМ только у официальных торговых представителей, избегая разного рода торговцев запчастями.
2. Цепь ГРМ — это не та деталь, на которой стоит экономить. Между стоимостью и надёжностью однозначно выбирайте второе.
3. Тщательно осмотрите приобретаемую цепь на предмет заводского брака. Брак может проявляться в люфте между звеньями, сгибов, наличие мелкого сора в натяжителе цепи и т. д.

Для самостоятельной замены и натяжки цепи ГРМ вам потребуются следующие инструменты:

• шестигранный ключ на 6 миллиметров;
• головки на 12, 13, 14 граней;
• зубило и маленький молоток;
• ветошь;
• вёдра для жидкостей;
• динамометрический ключ;
• разводной ключ;
• деревянный брусок;
• обезжириватель и герметик;
• собственно, цепь.

Снятие цепи

Перед установкой новой цепи ГРМ необходимо аккуратно снять старую. В некоторых случаях требуется снятие верхней крышки двигателя. Демонтаж начинается со снятия и выкручивания катушек зажигания проводов. Далее снимаются воздушные шланги с крышки клапанов, а затем — правая подушка двигателя. Отвинчивается пробка и моторное масло сливается в подготовленные вёдра. Необходимо полностью слить масло и снять фильтр. Потом таким же образом сливается антифриз из радиатора. Затем радиатор демонтируется, снимается хомут подводящего патрубка и ремень привода генератора.

Далее следует приступать к демонтажу головки блока цилиндров. Её крышка зафиксирована четырьмя винтами. Откручиваются винты и убирается вентилятор. Откручивается поддон двигателя (для этого снимите глушитель) и ослабляются винты, крепящие шкив помпы. Находится место между боковой частью картера и коленчатым валом. Сюда помещается деревянный брусок. Затем снимается шкив коленчатого вала, а затем — шкив помпы. Под этим шкивом расположена прокладка, которую тоже необходимо снять. Масляной насос тоже временно демонтируется. Далее происходит непосредственно демонтаж цепи.

Для начала снимается успокоитель цепи. Затем снимаются натяжитель и планка. Далее нижняя планка надевается на шпильку и снимается цепь. С помощью отвёртки снимется нижняя шестерня. После снятия вы можете сравнить новую и старую цепи: у первой цепи длина должна быть чуть больше.

Установка новой цепи

Перед монтажом новой цепи, необходимо тщательно смазать её маслом. Процесс сборки повторяется в обратной последовательности. Все детали подвергаются чистке. Для очищения боковой части двигателя используются ветошь и обезжириватель. Метка на устанавливаемой цепи должна совпадать с обозначениями на шкивах. После установки боковина двигателя смазывается герметиком, далее закручиваются болты, выполняющие крепление крышки. Подождите, пока герметик высохнет и произведите весь обратный монтаж.

Регулировка натяжения цепи

Этот процесс необходим для того, чтобы частично устранить лишний шум.

Выполняя регулировку, важно не оставлять вмятины и царапины, в которые потом может забиться грязь. Чтобы избежать этого, сделайте или купите лёгкий коврик и стелите его на крылья автомобиля перед началом работы.

Для регулировки понадобятся: пусковая рукоятка, ключ для фиксирующей гайки натяжителя цепи и плоскогубцы.

Регулировка проводится следующим образом:

1. С помощью ключа диаметром 13 миллиметров ослабляется колпачковая гайка натяжителя.
2. С помощью пусковой рукоятки коленчатый вал поворачивается на полтора оборота. В результате ослабления фиксирующей гайки, пружины натяжителя, действующие на башмак с вулканизированной резиновой подкладкой, через плунжер установят автоматически корректное натяжение цепи. Автомобиль должен быть установлен на удобную для работы ровную площадку, а колёса должны быть зафиксированы упорами. Рычаг КПП должен быть переведён в нейтральное положение. Далее производится регулировка цепи.
3. Затягивается фиксирующая гайка.
4. Снимается пусковая рукоятка.

Довольно часто шум цепи привода распределительного вала особенно выделяется при малых оборотах двигателя. В таком случае операция регулировки нуждается в повторении.

Что нужно знать при замене цепи ГРМ?

Замена цепи ГРМ — ответственный процесс. Как правило, в двигателях с цепным приводом ГРМ расположение цепного привода может быть передним или задним. В первом случае производится установка привода с той стороны, где находится приводной элемент. Во втором — привод расположен со стороны коробки передач. Переднее расположение привода цепи чаще всего встречается на автомобилях, так как ремонт и обслуживание такого привода гораздо проще.

Как утверждают производители, приводной элемент чаще всего разрывается в результате несоблюдения условий, которые прописаны в руководстве по эксплуатации автомобиля. Цепь ГРМ непосредственно связана с натяжителем. Натяжитель может выходить из строя в случае, если используется некачественное моторное масло. Его срок службы зависит также и от давления в смазочной системе. Со временем давление в этой системе снижается, и цепь не будет натянута корректно. Для этого также существует регулировка натяжения.

После всех монтажных операций проверяется работа двигателя. В случае сохранения признаков неисправностей, следует проверить детали на износ. Например, причиной сохранения лишнего шума может быть износ успокоителя и т.д.
