Как правильно подобрать шайбы для регулировки клапанов на ВАЗ 2108

Как правильно подобрать шайбы для регулировки клапанов на ВАЗ 2108?

Как правильно осуществить подбор регулировочных шайб для регулировки клапанов на ВАЗ 2108? Какие есть нюансы?

Чтобы правильно выбрать необходимую толщину шайб, нужно воспользоваться набором измерительных щупов. Измерения проводятся на двигателе с температурой около +20 С.

При этом 1, 4, 5 и 8 клапаны — выпускные, их тепловой зазор должен быть 0,35 мм.

Соответственно, 2, 3, 6 и 7 клапаны впускные — их зазор 0,2 мм.

Первый этап. Замеряем зазоры 1, 2, 3, 5 клапанов. Для этого ставим распредвал в положение, когда метка на его ременном шкиве совпадет с меткой на корпусе.

Меряем щупами зазоры между соответствующими кулачками распредвала и шайбами. Подбором новых шайб, добиваемся правильных тепловых зазоров.

Второй этап. Замеряем зазоры 1, 4, 5 и 8 клапанов. Прокручиваем колевал на 360 градусов (контролировать это можно по окошку, расположенному справа от четвертого цилиндра) и далее делаем всё по аналогии с первым этапом.

Что бы подобрать нужные регулировочные шайбы, необходимо знать какой зазор имеется изначально (до регулировки) и какие регулировочные шайбы уже установлены.

Для этой цели используется инструмент, а именно щуп и микрометр.

Микрометром измеряем толщину регулировочных шайб (старых).

А щуп нужен для того что бы определиться с имеющимся зазором.

А толщина новой шайбы рассчитывается вот по этой формуле:

"Н" эта та самая толщина которую мы ищем (не известная).

"А", это зазор который мы измерили щупом (размер в миллиметрах).

"В", это толщина старой регулировочной шайбы.

"С", это номинальный зазор тоже в мм.

Вот и всё, суммируя эти значения находим нужную толщину новой регулировочной шайбы.

Так же выажно помнить, что есть допуски, толщина новой шайбы, но в пределах допусков, подбирается ближайшая по размеру (по толщине, а нашем случае).

При покупке регулировочных шайб на ВАЗ-2108, обращайте внимание на их маркировку.

Вообще работа по регулировке клапанов требует специальных знаний, лучше доверить её специалистам.

Для того, чтобы подобрать шайбы необходимо изначально знать сколько там должен быть зазор, для этого есть таблица:

Далее необходимо знать в каком положении этот зазор меряется, тут уж нужны технические знания, замерять надо в ВМТ поршня цилиндра, который собираетесь регулировать. Клапан должен быть полностью свободен.

Итак замеряем зазор специальным инструментом — называется который "набор щупов"

Замерив записываем результат и сравниваем его с данными по таблице. Результат замера должен быть равным или больше, но бывают исключения, когда клапана пережаты, тогда замеренные езультаты будут меньше.

Итак, если толщина не совпадает с данными из таблицы, то высчитываем на сколько толще он должен быть, по формуле:

полученный результат — данные из таблицы.

Вытаскиваем регулировочную шайбу

и замеряем её толщину, к которой прибавляем полученные данные из формулы и ищем другую шайбу необходимой толщины.

Восьмёрка очень простая машина, клапана регулируются методом подбора и установки регулировочных шайб, таким образом, что на впускных клапана зазор будет 0.35 мм (он всегда больше), а на выпускных 0.2 мм.

Далее берём набор регулировочных шайб, штангенциркуль, щупы и приступаем к работе.

Поворачиваем коленвал двигателя (можно за колесо поданкраченного автомобиля), двигатель должен быть холодным, свечи выкрутите.

Находим первый впускной и меряем щупом зазор.

Допустим там 0.5, а должно быть 0.35 соответственно шайбу нужно увеличить на 0.15 мм, вытаскиваем ту которая стоит, измеряем допустим там стояла 3 мм, соответственно заменяем её на 3+0.15=3.15мм и устанавливаем на место старой, выбирая зазор и так с каждым клапаном, ничего сложного!

Читайте так же:
Порядок регулировки света фар автомобиля

Шайбы для регулировки зазора клапанов. Оригинал или подделка?

Всем привет!
Настало время очередного поста. Не буду сильно философствовать, потому как чем больше букв тем меньше охота читать.
Короче так. Приближается время очередного ТО и часть этой процедуры это регулировка клапанов, точнее теплового зазора привода клапанов… В 8 клапанных переднеприводных самарах как известно этот зазор регулируется регулировочными шайбами разной толщины. Вид они имеют следующий:

это для тех кто не вкурсе. Цифры на ней обозначают ее толщину.
У меня как и у многих начинающих в арсенале изначально таких шайб не было и их приходилось докупать отдельно, высчитав по формуле какой толщины их не хватает.
Но так как разбирать движок мерять и покупать необходимые это занимает достаточно много времени. Я решил по мере поступления средств)) докупать недостающие номера шайб так сказать на перспективу.
Изначально была закуплена пробная первая партия:

Цифры на них хоть и не совсем похожи на оригинал, но по качеству не сильно уступают заводским.
Через некоторое время решено было купить очередную партию шайб, но уже большего количества.
В интернет магазине (том самом где и предыдущие покупались) видать подумали, что "этому лоху можно впарить и другие" в итоге я получил партию следующих шайб:

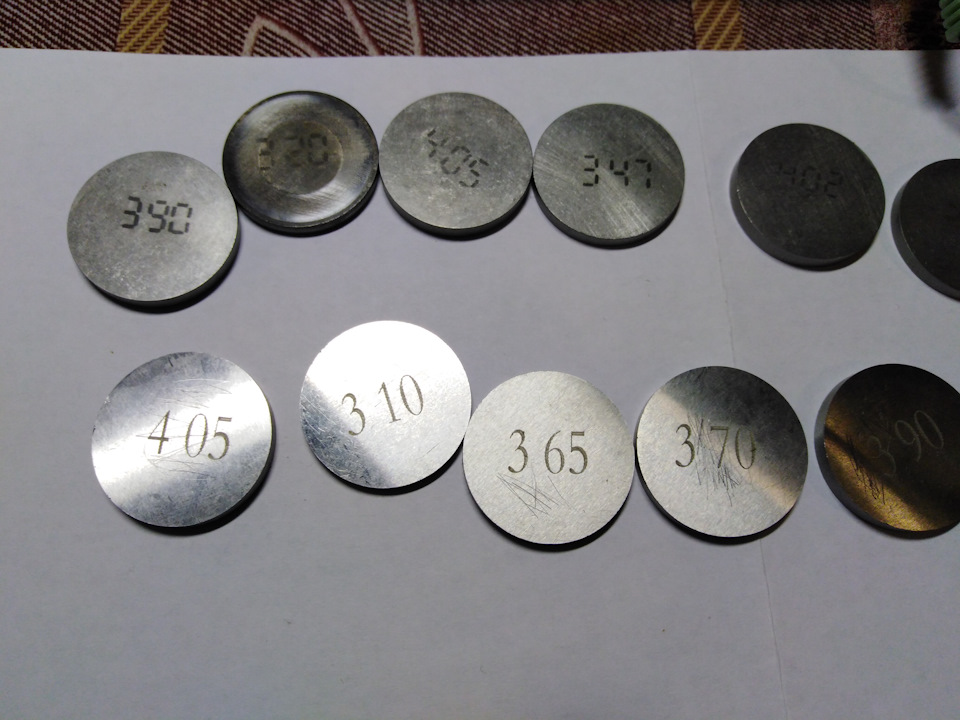

Я думаю невооруженным глазом видна разница в оттисках нанесенных на шайбы.
Это отличие меня насторожило.
Кажись думаю какая то "китайчина" пришла.
Ну если это подделка, то думаю нужно как то проверить, должно же их качество отличаться от оригинала. Единственное что пришло на ум, это попробовать эти шайбы поцарапать каким нибудь металлическим предметом. Ведь оригинальные заводские шайбы должны иметь довольно высокую прочность ведь в процессе работы они принимают на себя колоссальные нагрузки он надвигающих на них кулачков распредвала при нажиме на толкатель клапана.

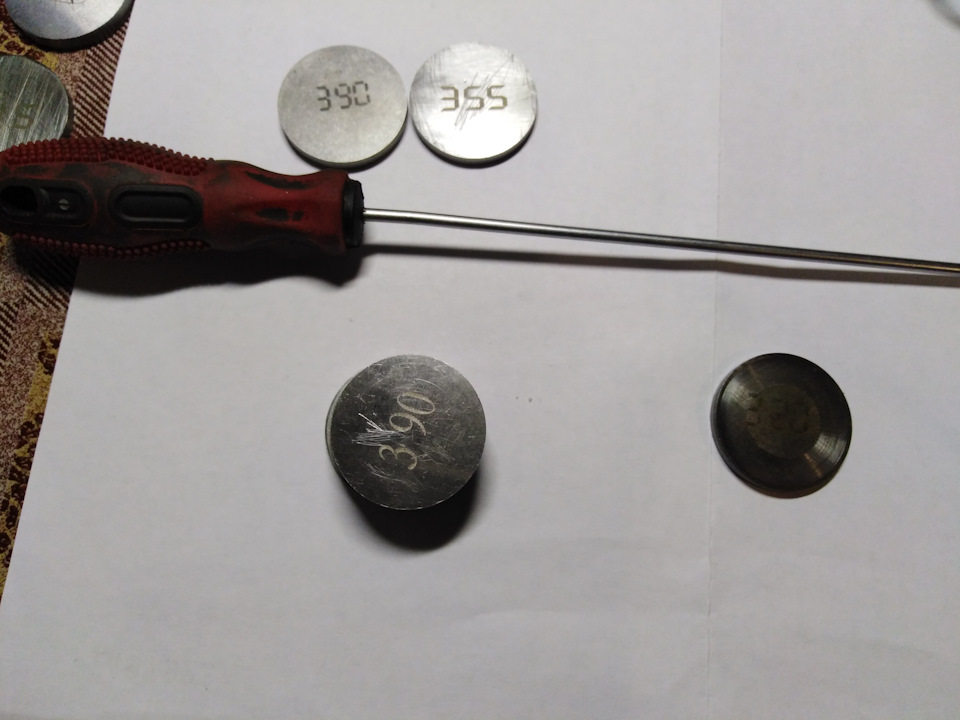

Сильно чтото острое брать не стал, нашел только обычную небольшую плоскую отвертку

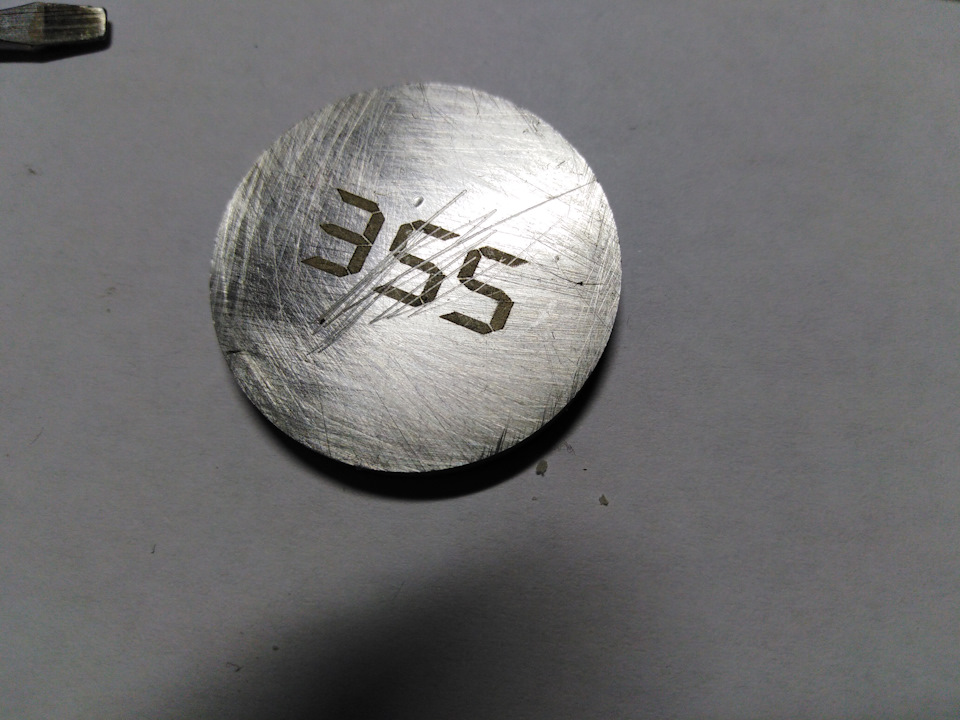

результат на фотках смотрите ниже:

Пытался сфоткать более наглядно ну в общем как получилось.

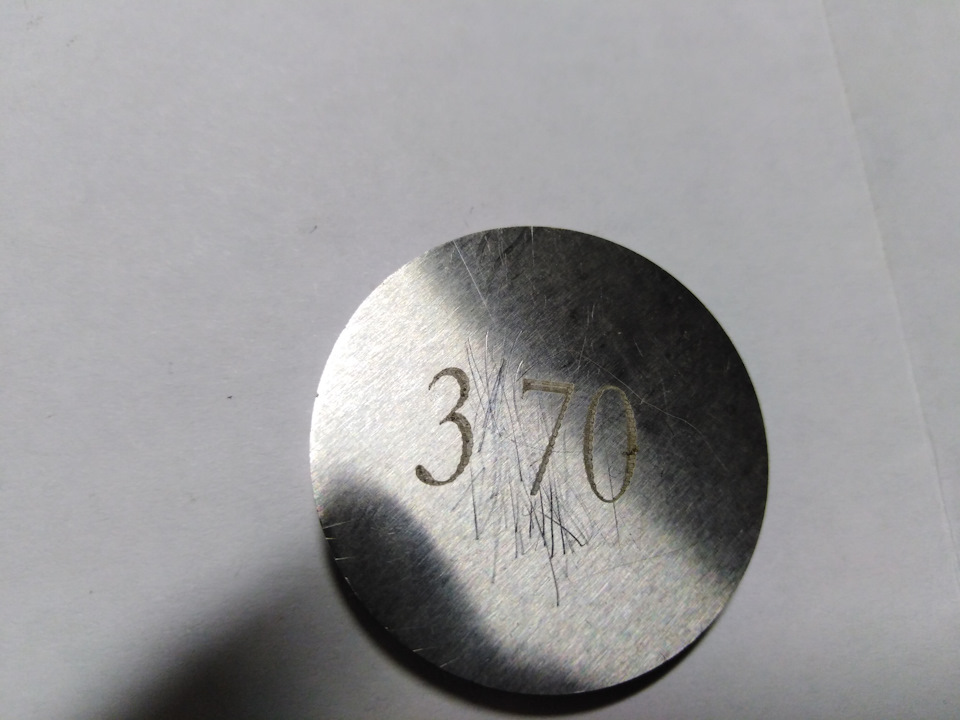

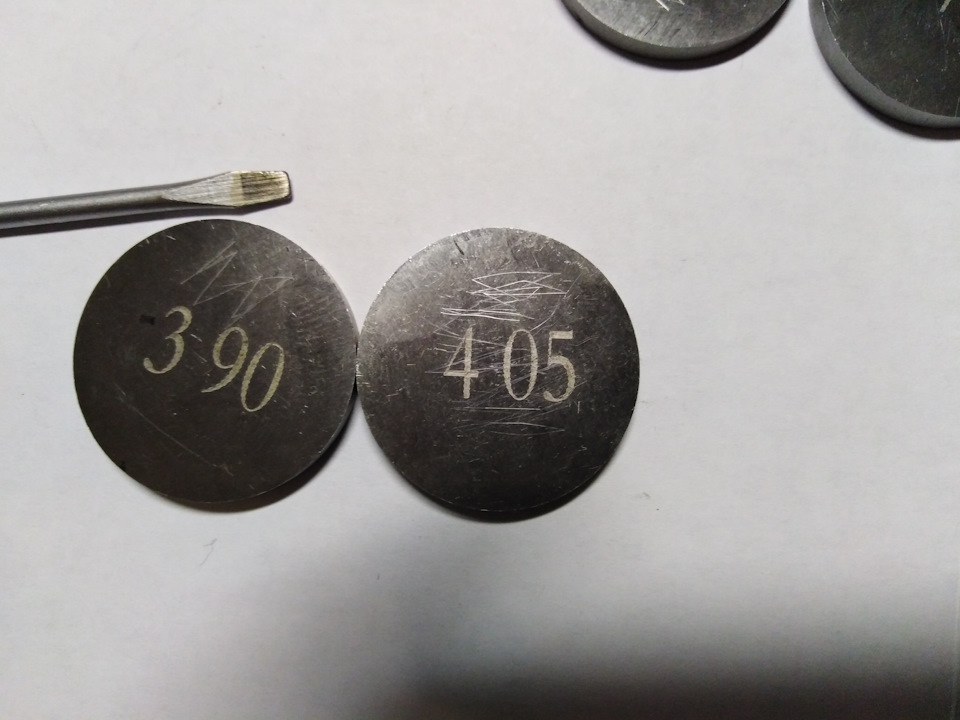

Царапины видны довольно хорошо и это не заточенная отвертка. Пробовал поцарапать оригинальные шайбы, царапин нету лишь слегка малозаметный след от отвертки.
Данные шайбы я ставить не решился ни себе ни друзьям, ведь неизвестно как они себя покажут в работе и как после них будут чувствовать себя кулачки распредвала.

Так что пишем ниже, обсуждаем и делимся впечатлениями. В общем как говорится: "Критика приветствуется"

Ну и если будет интересно можно весь этот процесс посмотреть на видео:

Шайбы для регулировки клапанов

шайбы в толкателях клапанов

Двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 в своем клапанном механизме имеют шайбы для регулировки теплового зазора между толкателем и кулачком распредвала.

Шайбы для регулировки клапанов двигателей 2108, 21081, 21083

Что представляет из себя шайба для регулировки клапанов?

Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).

шайбы для регулировки клапанов

Шайбы для регулировки клапанов

Для чего нужны шайбы регулировки клапанов?

Шайбы регулировки клапанов необходимы для изменения зазора между толкателем, установленным на клапан и кулачком распределительного вала. Зазор изменяется за счет установки шайб разной толщины в толкатель.

измерение зазора щупом

Измерение теплового зазора при помощи щупа

Где установлены регулировочные шайбы?

Регулировочные шайбы вставляются в толкатель. Толкатель установлен в круглом колодце в головке блока цилиндров двигателя поверх стержня клапана с пружинами. Всего толкателей восемь (по числу клапанов) и регулировочных шайб тоже восемь. В толкателе имеется прорезь для извлечения шайбы.

Читайте так же:
Корзина сцепления заз 968 как ее отрегулировать

регулировочная шайба, кулачок и толкатель

Регулировочная шайба между кулачком распредвала и толкателем

Как заменить регулировочную шайбу клапанов

Для замены шайб необходимо приспособление для регулировки клапанов и пинцет. Либо пара отверток — одна побольше, другая поменьше. Подробнее на «Регулировка клапанов ВАЗ 2108, 2109, 21099».

Как подбирать регулировочные шайбы

Шайбы подбираются после проверки теплового зазора при помощи щупа, по обозначенному на них номиналу. Для расчета используются формулы: Z=Y+X-0,2 мм (для впускных клапанов). Z=Y+X-0,35 мм. Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы, X — зазор, определенный по щупу.

Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.

измерение толщины регулировочной шайбы

Измерение толщины шайб микрометром

Применяемость регулировочных шайб

На двигателях 2108 (1,3 л), 21081(1,1 л), 21083 (1,5 л), 2111 (1,5 л) применяются шайбы для регулировки клапанов с шагом через 0,05 мм имеющие следующие каталожные номера:

3,00 мм 2108-1007056
3,05 мм 2108-1007056-10
3,10 мм 2108-1007056-11
3,15 мм 2108-1007056-12
3,20 мм 2108-1007056-13
3,25 мм 2108-1007056-14
3,30 мм 2108-1007056-15
3,35 мм 2108-1007056-16
3,40 мм 2108-1007056-18
3,45 мм 2108-1007056-20
3,50 мм 2108-1007056-22
3,55 мм 2108-1007056-24
3,60 мм 2108-1007056-26
3,65 мм 2108-1007056-38
3,70 мм 2108-1007056-30
3,75 мм 2108-1007056-32
3,80 мм 2108-1007056-34
3,85 мм 2108-1007056-36
3,90 мм 2108-1007056-38
3,95 мм 2108-1007056-40
4,00 мм 2108-1007056-42
4,05 мм 2108-1007056-44
4,10 мм 2108-1007056-46
4,15 мм 2108-1007056-48
4,20 мм 2108-1007056-50
4,25 мм 2108-1007056-52
4,30 мм 2108-1007056-54
4,35 мм 2108-1007056-56
4,40 мм 2108-1007056-58
4,45 мм 2108-1007056-60
4,50 мм 2108-1007056-62

Помимо приведенных номиналов могут встречаться и другие разных производителей.

Примечания и дополнения

— Что такое тепловой зазор? По мере прогрева двигателя стержень клапана удлиняется так как металл при нагреве расширяется. Между торцом стержня клапана и нажимающем на него кулачком распредвала необходим определенный зазор для компенсации этого теплового расширения.

На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он составляет 0,2 мм для впускных клапанов и 0,35 мм для выпускных.

Если он меньше нормы, происходит ускоренный износ стержней клапанов, если больше, обгорают кромки не плотно прикрытой тарелки клапана. При больших зазорах со стороны клапанной крышки слышно «стрекотание» — частый металлический стук высокой тональности.

Регулировка клапанов Ваз 2114

Регулировка клапанов на автомобиле ваз 2114 а также на всех моделях автомобилей с поперечным расположением двигателя имеющих головку блока цилиндров с 8 клапанами. Начиная от ваз 2108 и так далее. Производится одинаково.

Регулировочные шайбы клапанов

Зазоры клапанов подбираются при помощи регулировочных шайб. Шайбы имеют различные размеры чаще всего встречаются с шагом 0,05 мм. Требуется подобрать шайбу необходимого размера.

Регулировка клапанов Ваз 2114

Шайба устанавливается между цилиндрической стороной кулачка и толкателем.

Регулировка клапанов Ваз 2114

Положение кулачков распредвала для регулировки клапанов

Для регулировки не требуется выставлять поршня в верхнюю мертвую точку такта сжатия. Так как кулачки распредвала хорошо просматриваются. Достаточно повернуть каждый кулачок эксцентриком вверх. То есть цилиндрическая часть кулачка должна быть развернута в сторону шайбы и толкателя. Распредвал проворачивается, и какой кулачок встал в верхнее положение. Как показано на рисунке выше. На этом клапане и регулируется зазор.

Зазоры клапанов

Впускные клапана имют зазор 0,2 плюс минус 0,05мм

Выпускные клапана имеют зазор 0,35 мм плюс минус 0,05

Читайте так же:
Инженер михаил штарбекер регулировка карбюратора с экономией в 30

Допускается погрешность 0,05 мм. Но ее лучше применять в сторону увеличения зазора. Так как для работы двигателя лучше, если клапана немного прослаблены, чем зажаты. Потому что если зазор на клапане начнет уменьшаться. По причине выработки на клапане и седле. То клапан перестанет закрываться. Это приведет к прорыву горящих газов из камеры сгорании. В результате чего прогорит клапан или седло с головкой блока.

Проверка зазоров клапанов

После того как кулачок выставлен под регулировку клапана. Замеряется зазор. Для этого желательно иметь щупы трех размеров.

Впускные клапана

  • Необходимо промерить сначала щупом 0,15 мм. Он лолжен проходить свободно.
  • Щуп размером 0,2мм должен проходить с небольшим усилием
  • И щуп 0,25 мм не должен просунуться между кулачком и регулировочной шайбой.

Выпускные клапана

Зазоры выпускных клапанов измеряются щупами большего размера

  • 0,3 мм проходит свободно
  • 0,35мм с небольшим усилием
  • 0,4 мм не проходит через зазор.

В этом случае зазоры клапанов считаются допустимыми.

В каких случаях зазор требует увеличения или уменьшения

На примере впускных клапанов. Определяется следующее:

  • Щуп размером 0,15 мм не проходит между кулачком и регулировочной шайбой. Следовательно требуется установка шайбы меньшей толщины.
  • Щуп размером 0,25 мм свободно вставляется в зазор. Значит потребуется шайба бльшей толщины

Аналогично и для выпускных клапанов. Только с другими размерами щупов.

Как подобрать нужный размер регулировочной шайбы.

Регулировочные шайбы имеют различные размеры. Их можно приобрести в магазине запасных частей в зависимости от необходимого размера. Чтобы не запутаться в размерах необходимо примерить зазоры всех клапанов и аккуратно записать. Можно в виде таблицы, на которой номер клапана соответствует его существующему зазору.

Если зазор увеличен или недостаточен снимается регулировочная шайба. на обратной стороне указан ее размер. Но так как шайба находилась в работе. Она подверглась износу. И её фактический размер может не соответствовать тому что на ней написано. Поэтому толщину шайбы необходимо промерить микрометром до сотых миллиметра.

Зная существующий тепловой зазор и толщину снятой шайбы. Подбирается шайба с другим размером, чтобы получился требуемый зазор для впускных и выпускных клапанов.

  • На впускном клапане при замере зазор оказался равным 0,10 мм. Снятая шайба имеет размер 3,75 мм. Так как существующий зазор 0,10 мм меньше требуемого его необходимо увеличить до 0,20 мм. Соответственно следует установить шайбу на 0,1 мм тоньше чем стояла. Размер этой шайбы составит 3,65 мм
  • Если существующий зазор больше допустимого например 0,30 мм а размер шайбы проверен и составляет 3,70мм то чтобы установить правильный зазор на впускном клапане в 0,20 мм необходимо подобрать шайбу с размером больше существующей на 0,10мм.Толщина ремонтной шайбы должна быть 3,80 мм

Конечно идеально точно размеры шайб подобрать не получится. Например реально тепловые зазоры составят не круглую величину как в примере 0,1 мм а скажем 0,12 мм. Подобрать ремонтную шайбу так чтобы увеличить зазор точно на 0,08 мм не получится. Поэтому зазор необходимо выставлять немного больше рекомендуемого. Ничего страшного если зазор составит 0,22мм. Главное чтобы он не был меньше. 0,18 мм уже не желательно. Как уже было сказано выше.

Как заменить регулировочные шайбы

Меняются шайбы при помощи специального приспособления.

Регулировка клапанов Ваз 2114

Оно представляет собой вал на который посажена лопатка. Вал устанавливается на шпильки. Лопатка свободно движется по валу. Подводится под каждый клапан. Лопатка упирается в шайбу и выжимает толкатель.

Читайте так же:
Механизм регулировки спинки сидения дэу нексия

Для того чтобы зафиксировать толкатель в выжатом положении и освободить лопатку. Применяется специальная планка в виде топорика.

Она устанавливается между распредвалом и краем толкателя. Таким образом чтобы не задеть регулировочную шайбу.

Перед нажатием на толкатель его необходимо развернуть. Должен быть виден вырез на краю толкателя. С его помощью вынимается шайба.

Толкатель выжат и зафиксирован. Вынимается регулировочная шайба. И устанавливается другая с новым размером. Регулировка клапанов на автомобиле Ваз 2114 вызывает неудобства. Потому что приходится подбирать шайбы нужного размера. Приобретать на бор шайб для регулировки клапанов на одном автомобиле смысла нет. Но это оправдывается тем что интервал регулировки клапанов с применением регулировочных шайб значительно выше . Если бы клапана регулировались винтом. Из за большой площади соприкосновения кулачка и регулировочной шайбы

Регулировочные шайбы клапанов — чем они отличаются?

like0 07 Октября 2015

  • Регулировочные шайбы клапанов — чем они отличаются?
  • 1. Щуп для регулировки клапанов — главный индикатор состояния ГРМ.
  • 2. Планка для регулировки клапанов — хорошая альтернатива щупу.
  • 3. Особенности ГРМ некоторых моторов.
  • 4. Полезные советы всем водителям.

star star star star star star star star star

Регулировочные шайбыОбслуживание и ремонт своего транспортного средства занимает у автолюбителя большое количество собственных сил, средств и времени, тем более это актуально, если автомобилист серьезно занимается состоянием своего автомобиля. Каждое устройство, деталь и узел имеют свои секреты и особенности, вследствие чего возникает необходимость в знаниях, которые помогут в дальнейшем потенциальном ремонте или регулировке устройства. Простой процедурой, которую проходит множество отечественных автомобилей, является регулировка теплового зазора клапанов, которая послужит изменению работоспособности двигателя внутреннего сгорания.

Ни для кого не секрет, что при нагревании любое твердое тело, согласно с физикой и природой, будет расширяться. Учитывая тот момент, что работа двигателя нуждается в точнейшем соприкосновении отдельных деталей, конструкция механизмов с их участием производится таким образом, что работающий двигатель способен изменять их линейные размеры, посредством собственного нагревания.

Регулировочные шайбы

Все автомобилисты, которые определенный период времени проводят за одним транспортным средством, привыкают к его особенностям, которые помогут предопределить состояние тех или иных конструктивных систем. Так, можно достаточно просто проверить правильность регулирования теплового зазора: на слух, так как работающий двигатель будет издавать определенный звон, который может исчезать или стихать при доведении двигателя до нужной рабочей температуры; проверка степени компрессии в цилиндрах, которые должны издавать практически идентичные значения давления в такте сжатия; посредством регулировочного щупа. Конечно же самым точным является последний метод, который может предусматривать еще и использование микрометра. При применении такого рода диагностики можно произвести и необходимую регулировку устройства.

1. Щуп для регулировки клапанов — главный индикатор состояния ГРМ.

Щуп для регулировки клапановЕсли газораспределительный механизм имеет в своем арсенале способ регулировки тепловых зазоров клапанов механический, то первым делом автомобилисту нужно обзавестись определенными деталями – щупами. Невзирая на то, что для всех двигателей устанавливаются определенные точные размеры всех зазоров, нужно иметь в своем наборе щупы, которые будут иметь разную толщину. Необходимо это для того, чтобы можно было самостоятельно произвести максимально точную настройку. Зазор считается идеальным, когда он колеблется в пределах от 0,14 до 0, 17 мм, непосредственно на впускном клапане. Если такое присутствует в собственном устройстве, то ни о какой регулировке думать не следует. Сам щуп должен располагаться в зазоре между толкателем и клапаном, имея небольшое, но необходимое усилие. Важно всегда помнить, что даже минимальное заклинивание и проваливание устройства щупа будут сигнализировать о том, что нужно производить регулировку данного узла. Это нужно для того, чтобы избежать всех потенциальных дальнейших неисправностей и проблем.

Читайте так же:
Регулируем фары авео т250

2. Планка для регулировки клапанов — хорошая альтернатива щупу.

Все опытные автомобилисты должны знать, что в автомобильной природе существует множество способов, посредством которых можно произвести проверку и регулировку всех параметров тепловых зазоров клапанов. Так, самым простым способом является использование и применение щупа, хотя, конечно же, он не будет самым точным и лучшим. Все специалисты используют иной способ, а точнее – прибор, название которому рейка или планка для регулировки клапанов. Сама процедура регулирования с такого рода устройством будет немного сложнее, но при этом все зазоры можно будет выставить идеально, вследствие чего двигатель внутреннего сгорания значительно улучшит и стабилизирует свою работу.

ПланкаУстройство рейки прикручивается непосредственно к креплениям блока подшипников, которые относятся к распределительному валу. После этого, по очереди к ней к каждому толкателю будет устанавливаться микрометр. Лапка данного устройства должна соприкоснуться со всеми краями кулачка. Так, кулак нужно будет поднимать вверх посредством захвата, после чего пристально наблюдать за показателем стрелки. Если смещение ее находится на 52 делениях, то это будет указывать на отменную регулировку.

Микромер представляет из себя исключительно точный прибор, а сама рейка же является отличным помощником. Связано это с тем, что при ее заводском изготовлении на верхнюю поверхность наносят нумерацию клапанов и угол, который указывает на разворот коленчатого вала для каждого из этих углов. Именно поэтому практически невозможным является ошибка при регулировке клапанов посредством такой детали как планка.

3. Особенности ГРМ некоторых моторов.

Планка для регулировки клапановРегулировка всех тепловых зазоров клапанного узла, которая происходит посредством специального болта, который имеет в своем арсенале контргайку, является более привычной и считается классической процедурой. Вследствие нескольких таких попыток регулировки зазора все автолюбители смогут самостоятельно и свободно справится с поставленной задачей. Тем не менее, в связи с возникновением новых автомобильных моделей, новый модификаций, которые имеют и новые двигатели, иной способ регулировки зазоров возникает на свет.

Автопроизводители отечественные освоили выпуск газораспределительного механизма, тепловой зазор в котором будет устанавливаться посредством метода подбора шайб нужной потребительской толщины. Все регулировочные шайбы клапанов уже с самых первых времен начали выпускаться с комплектами, которые имеют разные толщины. Автомобилистами такого рода транспортным средствам нужно будет раскошелиться на приобретение такого набора шайб. При непосредственной регулировке самого зазора, при несоответствии самой величины с параметрами заданными, имеющуюся шайбу нужно заменить на более тонкую или толстую.

4. Полезные советы всем водителям.

Щуп для регулировки клапановГазораспределительный механизм, к которому относятся и клапаны, и величина теплового зазора, будут оказывать свое огромное воздействия на определенные важные факторы, такие как: экономия топлива, увеличение моторесурса, получение максимально возможной мощности двигателя внутреннего сгорания, уменьшение концентрации токсических веществ, которые находятся в отработанных газах.

Для того чтобы обезопасить и себя, и нервы, и, собственно, автомобиль, каждый автомобилист должен изучить устройство газораспределительного механизма, а также освоить процесс регулировки зазоров клапанов. Кроме того нужно приобрести необходимые инструменты, детали и знать весь несложный принцип их работы.
