Двигатель Toyota 5VZ-FE (3. 4 л. DOHC)

Двигатель Toyota 5VZ-FE (3.4 л. DOHC)

Toyota 5VZ-FE — это 3,4 л (3378 куб.см.) V6, четырехтактный двигатель с водяным охлаждением наддува, изготовляемый в Toyota Motor Corporation с 1995 по 2004.

Двигатель 5VZ-FE имеет 6 цилиндров в V-образном расположении под углом крена 60 °. 5VZ-FE оснащен чугунным блоком цилиндров с коленчатым валом с четырьмя подшипниками и двумя алюминиевыми головками с двумя распределительными валами (DOHC) и четырьмя клапанами на каждый цилиндр (всего 24).

Двигатель Toyota 5VZ-FE оснащен системой SFI (последовательный многопортовый впрыск топлива) и системой зажигания «Система прямого зажигания» (DIS) с тремя катушками (одна катушка для двух цилиндров). Двигатель также оснащен «Electronic Spark Advance» (ESA), который использует ECM для определения момента зажигания на основе сигналов от датчиков и регулировки времени в ответ на детонацию двигателя.

Диаметр цилиндра составляет 93,5, ход поршня — 82,0 мм. Степень сжатия составляет 9,6: 1. Двигатель Toyota 5VZ-FE производит 193 л.с. (142 кВт; 190 л.с.) при 4800 об/мин максимальной мощности и 298 Н · м (30,4 кг · м) при 3600 об/мин максимального крутящего момента.

Разбивка кода двигателя выглядит следующим образом:

  • двигатель 5 — 5 поколения
  • VZ — семейство двигателей
  • F — Экономичный узкоугольный DOHC
  • E — многоточечный впрыск топлива

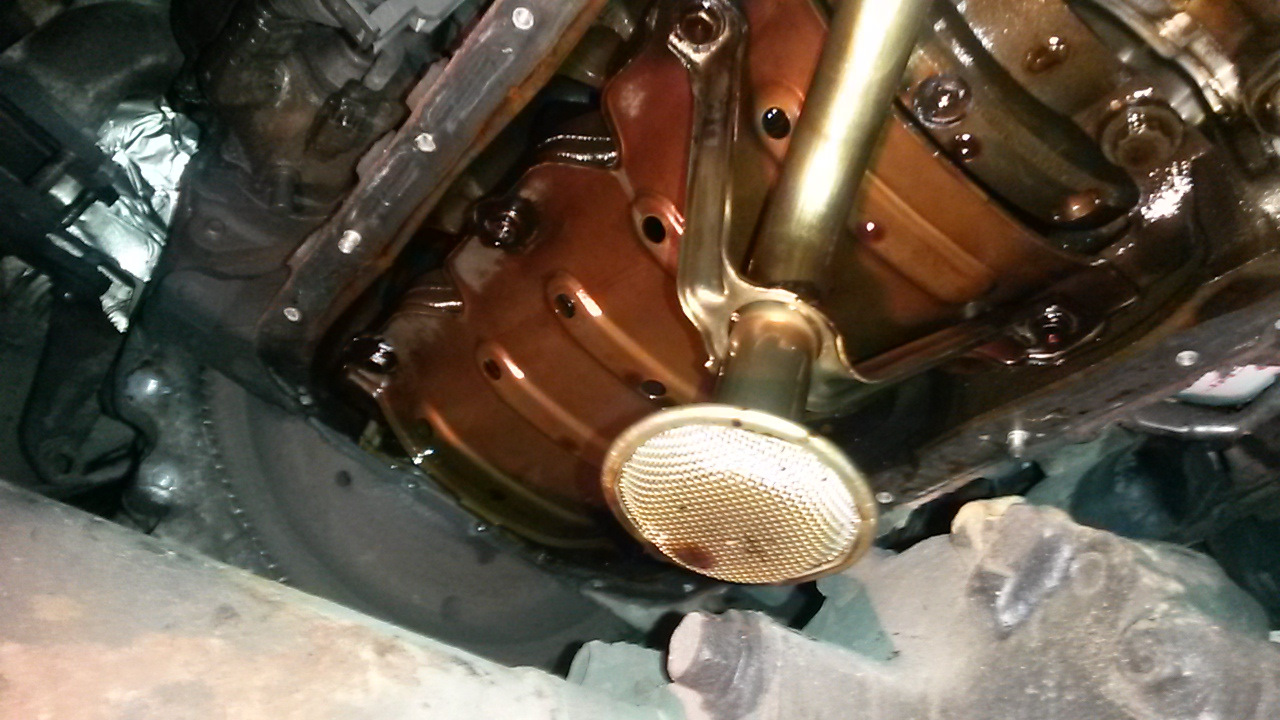

Блок цилиндров 5VZ-FE

Двигатель 5VZ-FE имеет чугунный блок цилиндров с глубокими юбками в V-образном расположении под углом крена 60 °. Порядок запуска этого двигателя 1–2–3–4–5–6. Коленчатый вал поддерживается 4 подшипниками.

Двигатель 5VZ-FE имеет чугунный коленчатый вал. Коленчатый вал оснащен 5 противовесами, для LandCruiser Prado (серия 90) коленчатый вал имеет девять противовесов и двухрежимный демпфер. Диаметр основного шатуна коленчатого вала составляет 64 000, а диаметр шатуна составляет 55 000 мм.

В двигателе использовались кованые, спеченные шатуны и алюминиевые поршни с полностью плавающими поршневыми пальцами. Каждый поршень оснащен двумя компрессорами и одним масляным контрольным кольцом. Диаметр цилиндра составляет 93,5, ход поршня — 82,0 мм. Степень сжатия составляет 9,6: 1.

Блок цилиндров
СплавЧугун
Коэффициент сжатия9.6: 1
Диаметр цилиндра93,5
Ход поршня82,0
Поршневые кольца: компрессия/масло2/1
Коренные подшипники4
Внутренний диаметр цилиндра93,500-93,510
Диаметр юбки поршня93,356-93,376
Боковой зазор поршневого кольцаверхний 0,040-0,080
второй 0,030-0,070
Кольцевой зазор поршневого кольцаверхний 0,300-0,500
второй 0,400-0,600
масло 0,150-0,550
Диаметр цапфы коленчатого вала63,985-64,000
Диаметр шатуна54,987-55,000

Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента:

  • Шаг 1: 61 Нм; 6,2 кг · м
  • Шаг 2. Поверните болты на 90 °.

После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.

Болты шатунов

  • Шаг 1: 25 Нм; 2,5 кг · м
  • Шаг 2. Поверните болты на 90 °.

Болт шкива коленчатого вала

● 250 Нм; 25,0 кг · м

ГБЦ 5VZ-FE

ГБЦ изготовлена ​​из алюминиевого сплава. Двигатель 5MZ-FE имеет конструкцию DOHC с двумя верхними распределительными валами, по четыре клапана на цилиндр (два впускных и два выпускных клапана). Впускные распределительные валы приводятся в движение ремнем, а выпускные распределительные валы приводятся в движение с помощью зубчатых передач от впускных распределительных валов. Продолжительность впуска составляет 226 °, а продолжительность выпуска — 226 °. Размер запаса топливных форсунок составляет 276 см 2 в минуту.

ГБЦ
Тип ГРМDOHC, ременная передача
Клапаны24 (4 клапана на цилиндр)
Сплавалюминий
Диаметр тарелки клапана
Длина клапанаЗАБОР 95,15
ВЫПУСКНАЯ 94,90
Диаметр стержня клапанаЗАБОР 5,970-5,985
ВЫПУСКНАЯ 5,965-5,980
Длина пружины клапана свободнаяЗАБОР 44,78
ВЫПУСКНАЯ 44,78
Высота кулачка распредвалаЗАБОР 42.31-42.41
ВЫПУСКНАЯ 41,96-42,06
Диаметр шейки распредвала26,949-26,965

Процедура затяжки головки и характеристики крутящего момента:

  • 12 остроконечных головок Шаг 1: 34 Нм; 3,5 кг · м
  • Шаг 2. Поверните все болты на 90 °
  • Шаг 3. Поверните все болты еще на 90 °
  • Утопленная головка: 18 Нм; 1,8 кг · м

Денис — специалист в сфере автомобилей. Он имеет 5-летний опыт работы на СТО и пишет про новости в мире автомобилей. Теперь он делится своими знаниями с людьми, рассказывает про устройство и ремонт современных авто.

Двигатель 5VZ-FE Toyota: характеристики, свап, тюнинг

Особенности конструкции Разработанный специалистами Yamaha по заказу производителя Toyota двигатель 5VZ FE обладает следующими особенностями конструкции: Гидрокомпенсаторов нет, поэтому после 30 — 40 тысяч пробега необходима регулировка тепловых зазоров клапанов.

Двигатель Toyota 5VZ FE 3,4 л/190 л. с.

Плюсы и минусы Изначально устройство ДВС V-образного типа значительно сложнее рядных четверок и шестерок. Основными недостатками конструкции 5VZ-FE являются: Запаса мощности хватает с избытком даже для тяжелых пикапов и микроавтобусов.

установка распредвалов тойота 5vz

Но основные преимущества заметны именно на высоких оборотах. Два распредвала, хороший маслоохладитель и доработанная система охлаждения агрегата сделали его лучше большинства представителей линейки VZ.

Двигатель Toyota 5VZ-FE

Какие преимущества предлагает мотор 5VZ-FE? По мнениям владельцев, у данного двигателя есть одни только преимущества.

установка распредвалов тойота 5vz

А главные выгоды скрыты в простоте конструкции. Если у вас есть опыт автомеханика, ремонт и обслуживание своими руками не вызовут никаких проблем.

Производитель вложил в разработку немало усилий и установка распредвалов тойота 5vz достойный результат. Вот лишь некоторые плюсы, которые можно увидеть в эксплуатации агрегата: Мощность и хороший объем.

установка распредвалов тойота 5vz

Можно ехать быстро, но для этого нужно крутить мотор. На малых оборотах чувствуется хороший запас под педалью. Тойота устанавливала только собственные КПП для этой модели, все имели понижающие передачи и прочие привилегии для внедорожников.

установка распредвалов тойота 5vz

Удачный генератор. В большинстве версий стоит генератор на 80А, его хватает для комфортной работы всего оборудования, не возникает никаких проблем.

установка распредвалов тойота 5vz

Система охлаждения прекрасно доработана. Японцы создали уникальную систему, которая держит идеальную рабочую температуру даже при эксплуатации на тяжелом внедорожнике в условиях бездорожья на постоянных понижающих передачах. Работа на газу.

МЕЖДУНАРОДНЫЙ ПРАДО-КЛУБ

Мотор установка распредвалов тойота 5vz требователен к топливу, его можно легко пересадить на сжиженный газ и получить значительную экономию вашего бюджета на заправку. Часто в отзывах можно прочесть, что система DOHC стала плохим решением для данного агрегата. Но на практике она показывает себя отлично. Возможно, в году это была новинка для мастеров, и обслуживать ее было непросто.

Чистка БДЗ и регулировка клапанов

И снова здравствуйте, уважаемые читатели моего отзыва! Извините, что долго не дополнял, но как то все, то времени небыло, то — желания, то — того и другого. А сейчас ушел на больничный, время теперь есть, материала накопилось много, ну и решил рассказать Вам, как поживает мой железный конь.

С некоторых пор стал замечать, что мой железный друг стал заводиться как то тяжеловато. Если с автозапуска — то со 2-й, а иногда и 3-й попытки, а если вручную — то приходится дольше крутить стартером. Ну и пришла мне в голову мысль о необходимости очередного ТО. Для начала, съездил к знакомому автомеханику — проверили впускную систему на предмет подсосов воздуха (продымили дымогенератором) — обнаружили трещину в резиновом патрубке, соединяющем впускной коллектор с БДЗ. Заказал контрактный патрубок, цена вопроса — 500 руб.

Заглянул внутрь ДЗ — понял, что не помешало бы почистить.

Откручиваем 2 болта, 2 гайки и вуаля! Пробита прокладка! Вот и причина трудного запуска!

Далее, разбираем и чистим ДЗ.

Разбираем и чистим клапан холостого хода (КХХ)

Теперь все блестит как у кота я. ца!

Ну раз пошла такая пьянка. Снимаю форсунки и везу на СТО, где их промывают на стенде. Ну, в принципе, все форсунки были рабочие, факел распыливания у всех был хороший, льют ровно — наблюдал за процедурой лично! Теперь моя душа спокойна! )))

Ну, и заодно, почистил колодцы форсунок, а то там грязи было — просто капец!

Ну и заодно, решил проверить зазоры клапанов, т. к. на двигателе 3RZ-FE после установки ГБО, судя по отзывам владельцев, зазоры «уходят», и я, перед установкой ГБО, специально промерил и записал все зазоры!

Промерил зазоры и был неприятно удивлен — зазоры были меньше нижней границы допуска и за 20 тыс. км. «ушли» на 0,1 мм . Это ППЦ как много. Такими темпами, еще через 20 тыс. км. — менять ГБЦ придется! Я конечно был готов морально к проседанию клапанов, но не готов был к такому быстрому и катастрофическому эффекту!

«Ну вот!» — скажут скептики — «Мы же говорили, что ГБО — это ЗЛО!» И я крепко задумался — что делать: переходить обратно на бензин или продолжать дальше эксперементировать с газом? Ну, думаю — была, не была! Поднял ногу — сцы до конца! Буду дальше искать методы безопасной эксплуатации ГБО!

Сначала хотел заказать новые регулировочные шайбы с нужными размерами. Цена одной шайбы — 500 руб. 16 шайб = 8 500 руб.(2019 г.) Чой то «жаба» меня задушила отдавать 8,5 килорублей за такую фигню! Договорился со знакомым токарем за 1000 руб. на шлифовку старых шайб по нужным размерам. И теперь все шайбы нужно извлечь! Сделал вот такую приспособу для извлечения регулировочных шайб.

Процесс извлечения регулировочных шайб выглядит примерно так: большой мощной отверткой задавливаешь клапан вниз, засовываешь приспособу под распредвал и фиксируешь стаканчик клапана в нижнем положении, затем тоненькой отверточкой поддеваешь шайбу из стаканчика и магнитиком аккуратно тянешь ее на свободу. Пришлось повозиться с крайними клапанами 4-го цилиндра — уж очень неудобно к ним подлезать! Ну вот — все шайбы извлечены, промерены и переданы токарю на шлифовку.

Информация по шайбам: все шайбы, и впускные и выпускные, по диаметру одинаковые — 28,1 мм. Минимально допустимая толщина шайбы — 2,5 мм., если сделать толщину шайбы меньше, то кулачок распредвала будет бить уже не по шайбе, а по буртику стаканчика клапана, что не есть хорошо.

Ну, пока слесарь точит шайбы, есть время подумать — как жить дальше? Вариатор опережения угла зажигания (УОЗ) был выставлен на опережение +9 град. при переходе на газ — это эффекта не дало (а может и дало, но недостаточно)! Выставил УОЗ на +4 град. Стал рыть интернет по данной проблеме. Нарыл вот такую штуку — смазка клапанов — Флешлюб называется!

Конкретных отзывов владельцев по этой фигне не нашел, только информация с сайта производителя. Ну, думаю, цена небольшая — около 4 300 руб. за комплект, буду ставить — авось проканает!? )))

Открыл капот и задумался — куда мастырить бачок для масла? Места под капотом не так уж и много. Решение пришло! Крепить на нижнюю часть корпуса воздушного фильтра!

Ну, бачок для масла приладил, теперь надо врезать подачу масла во впускной коллектор за дроссельную заслонку. Затыкаем впускной коллектор тряпочкой, чтоб стружка на ней осталась и не попала в цилиндры, сверлим дырочку, нарезаем резьбу, вкручиваем штуцер — на герметике, подсоединяем шлангочку подачи масла и вуаля!

Ну и выводим в салон лампочку сигнализации о низком уровне масла в бачке. Сигнализацию запитал от свободного проводка на редукторе ГБО, на котором появляется напряжение только при переходе с бензина на газ. Так что она работает только при езде на газу, а если переключишься на бензин — то не работает (чтоб не раздражала лишний раз, если буду ездить на бензине с низким уровнем масла в бачке). Проверил.

На бензине — не горит.

Еще на просторах тырнета вычитал такую старую народную шоферскую мудрость — сразу после поездки машину не глушить, а дать поработать ей 1 — 2 мин. на холостых, чтоб, типа, клапана остыли. Внедрил в жизнь! Включил на сигналке турботаймер и теперь, после поездки переключаюсь на бензин, вытаскиваю ключ зажигания, закрываю машину, а машина еще 1 мин. работает на холостых и затем глушится турботаймером.

Ну, и еще, до кучи, решил залезть в газовые «мозги» и посмотреть, что же мне там нарегулировали установщики ГБО. Купил через интернет «шнурок» для подключения к «мозгам» ГБО и установочный диск с программами. Подключил ноутбук к «мозгам» и погонял машину на разных режимах движения (установщики ГБО регулировали «мозги» только в статике — «на глазок»). Пришел к выводу, что при переходе на газ создается обедненная смесь, что тоже способствует перегреву клапанов. Подкрутил редуктор, подкорректировал коэффициенты, расход газа подрос на 1,5 — 2,0 л/100 км., по ощущениям — машина побежала бодрее.

PS. С момента описываемых событий прошел уже около 20 000 км., замерил зазоры после регулировки клапанов — зазоры не изменились. Не знаю, что из вышеперечисленного повлияло на улучшение режима работы клапанов — может все вместе, может что то одно, но эффект есть!

PPS. Если кто задумывается, ставить или не ставить газ на авто, то скажу вам следующее — экономия есть! Но гемора выше крыши! Грамотных спецов по настройке ГБО — НЕТ! (во всяком случае — нет в регионах). Во все приходится вникать самому — начиная от выбора комплекта оборудования (мозги, форсунки, редуктор) и заканчивая настройкой системы и установкой дополнительных прибамбасов для продления жизни клапанов. Скорее всего, не получится просто поставить газ на СТО и ездить не задумываясь ни о чем. Вернее, «не задумываясь ни о чем» вы будете ездить, но не долго, и в итоге придется задуматься о капиталке двигателя. Если Вы из тех, для кого самостоятельная замена масла — это подвиг, а от слов: — «надо менять свечи и ГРМ» — падаете в обморок, то ГБО — это не для Вас!

Дополнения еще будут, материал есть. Всем удачи на дорогах, и ни гвоздя ни жезла!
