Многие автолюбители постоянно сталкиваются с проблемами КПП. Они могут возникать по разным причинам. Они скрываются в системе трансмиссии, а именно в самой коробке переключения передач. Рассмотрим, почему не включается задняя передача на ВАЗ-2109. Также расскажем, как устранить возникшую проблему.

Причины возникновения проблем с КПП

Практически каждый владелец отечественного автомобиля хоть раз сталкивался с проблемами частичного отказа КПП. Если у вас на ВАЗ-2109 перестала включаться задняя передача, то причиной может быть одна из неисправностей:

1. Не полностью выключено сцепление. При этой проблеме неполадки возникают при включении всех передач, но иногда отказывает только задняя.
2. Повреждены или сломаны рычаги коробки передач либо расшатаны их крепления. Устранить неполадки можно только при помощи диагностики коробки, а также замены поврежденных ее деталей. В этом случае перемещение рычага может сопровождаться хрустом.
3. Если не работает только задний ход, то с низкой долей вероятности впору утверждать, что просто закончилась трансмиссионная жидкость. Обычно при этой проблеме не включаются все передачи. Если все же вы заметили, что уровень трансмиссионного масла в коробке крайне мал, то просто долейте его.
4. На практике были случае, когда заднюю «скорость» нельзя было включить из-за низкого качества жидкости в КПП. В этом случае она подлежит замене.
5. Самая распространенная проблема со включением определенных передач – неотрегулированный кардан кулисы КПП. Вы можете заметить ее по такому признаку: сначала движение задом включалось нечетко, а потом вместо него срабатывал иной режим. Позже коробка и вовсе перестала нормально работать.

Последние две проблемы рассмотрим более подробно, так как зачастую проблема скрывается именно в них.

Замена и регулировка кардана кулисы КПП

Итак, если не работает только задний ход, а все остальные режимы не дают сбоев, то вам потребуется заменить кардан кулисы и отрегулировать его. Для этого подготовьте новую запасную часть, сальник вала выбора скоростей, набор ключей, молоток и несколько отверток разного размера.

Работу проводите по инструкции:

1. Установите машину на эстакаде или над ямой. Снизу найдите КПП и ослабьте болты хомута на тяге ее привода. Полностью снимите привод со штока.
2. При помощи отвертки оттяните пыльник в сторону агрегата. Часто во время выполнения этого шага пыльник полностью повреждается, в таком случае его можно снять, а потом установить новый. Открутите на кардане кулисы фиксирующий винт.
3. Осторожно сбейте кардан с вала помощи молотка. Снимите пыльник, если вы его не повредили ранее. Поставьте новый сальник на вал скоростей.
4. Установите новый пыльник, насадите кардан на вал так, чтобы положение фиксирующего винта совпало с углублением на валу.
5. Затяните фиксирующий винт, наденьте тягу на шток, но не затягивайте хомут.
6. Чтобы провести регулировку попросите помощника перевести рычаг КПП в положение нейтраль и на небольшое расстояние вправо. В таком положении он должен держать его, пока вы будете затягивать хомут.

Если причина отказа в работе задней передачи скрывалась в кардане каретки, то проблем после этого ремонта у вас больше не будет.

Особенности замены трансмиссионной жидкости

Менять трансмиссионное масло необходимо через равные промежутки пробега, как правило, через каждые 15-20 тысяч километров. Однако оно может выработать свой ресурс раньше. Определить это можно при помощи щупа. Возьмите лоскут белой ткани и щупом перенесите на него каплю масла. Необходимо менять смазывающую жидкость в случаях, когда капля масла:

• бесцветная или имеет черный оттенок;
• содержит металлические частицы или крупинки пыли;
• непрозрачная и вязкая;
• липкая на ощупь;
• долго впитывается тканью;
• мутная или пенная.

Чаще всего плохо включается задняя скорость, если масло стало мутным. Это верный признак того, что оно попало в двигатель. Если несвоевременно обнаружить проблему, то в скором времени вам потребуется провести полный ремонт КПП или даже дорогостоящую замену коробки.

Как провести замену масла в КПП

Если вам необходимо менять масло, то, прежде всего, купите его. Для четырехступенчатой КПП понадобится три литра трансмиссионной жидкости. В пятиступенчатую коробку влить потребуется 3,3 литра. Если вы первый раз меняете масло, то покупайте жидкость класса 80W-85. Она отлично подходит для использования в КПП ВАЗ-2109. Автовладельцы предпочитают приобретать продукцию марки «Лукойл».

Работа по замене масла в коробке проводится следующим образом:

1. Поставьте автомобиль на эстакаду или над ямой, слегка прогрейте его, чтобы жидкость не была вязкой. На нижней части коробки найдите пробку для слива масла.
2. На агрегате установлен резиновый колпак, который нужно прочистить вместе с сапуном. После очистки этих частей от загрязнений, верните их на место.
3. Как только подготовительные работы завершены, подставьте тару, скрутите пробку гаечным ключом, и приступайте к сливу трансмиссионного масла.
4. Отработанная жидкость полностью вытечет в течение получаса.
5. Закрутите пробку, хорошо затяните ее, но не сорвите резьбу.
6. Под капотом найдите щуп на КПП, уберите его. На место щупа протяните шлаг, на втором конце которого установлена обычная лейка или воронка. Через шланг заливайте трансмиссионное масло в коробку. На агрегатах старого образца пробка отверстия для залива располагается рядом со сливной пробкой.

После того как работы будут закончены, проверьте уровень смазывающей жидкости щупом, а контрольный замер проведите через 2-3 дня. При необходимости долейте масло, если его стало критически мало, осмотрите коробку на предмет протечек.

Кулиса нового образца.

Началось все с того, что у меня протерся уже третий по счету чехол ручки КПП. Протирается он со стороны водителя при включении задней передачи. Полез я значит посмотреть, что там можно сделать. Да ничего. Решил попробовать отрегулировать кулису так, чтобы она не протирала чехол при включении задней передачи. Ничего не получилось. Зато получилось отрегулировать ее так, что передачи стали включаться — просто песня. Но обо всем по порядку.
Достал из закромов давно приобретенный для этих целей шаблон 67.7834-9527 и решил попробовать его в деле.

Делал все в одиночку. Ослабил внизу стяжной хомут, кулису выставил по шаблону и привязал веревкой к сиденью (рычаг в нейтрали).

Далее затягиваю стяжной хомут внизу и пробую, что получилось. А получилось не очень хорошо. Ну, не понравилось мне, как включаются передачи, а самая проблемная — вторая.

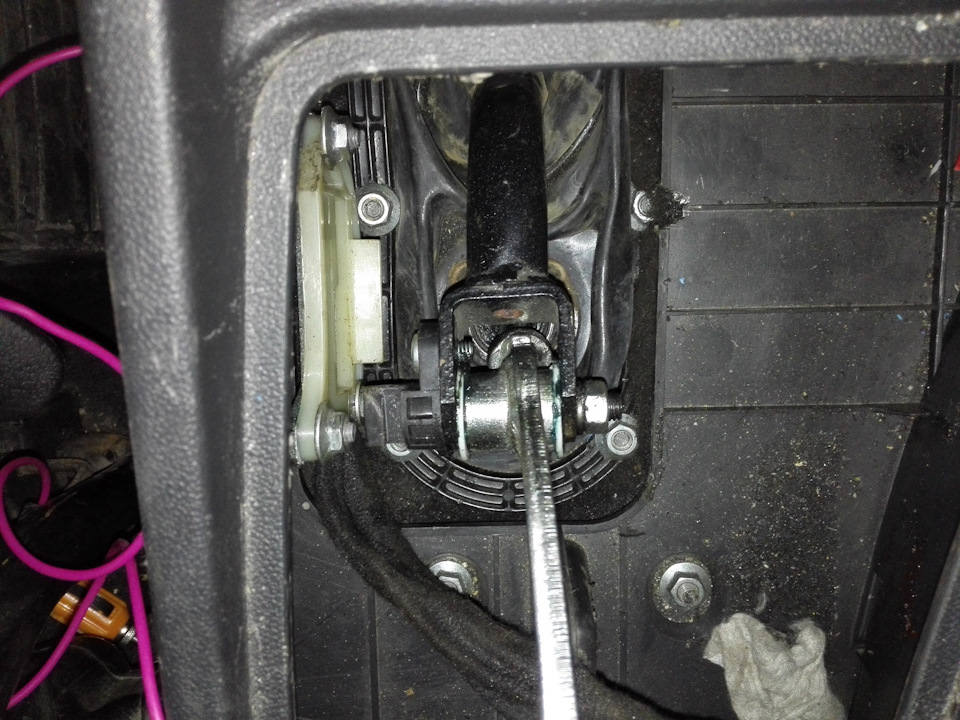

На фото видно, что между пластиковым наконечником оси рычага и накладкой кронштейна блокировки заднего хода большой зазор. При включении второй передачи я рефлекторно тяну кулису назад и прижимаю ее к себе. Я думаю, что так включают вторую практически все. Так вот, если тянуть кулису к себе, то этот зазор выбирается (ось рычага касается пластины кронштейна блокировки заднего хода), но вторая передача при этом вообще не включается: ручка КПП просто упирается в какую-то невидимую стену. Чтобы включить вторую, нужно ручку КПП отвести немного от себя, поймать то единственно верное ее положение в пространстве. Тогда вторая включается без проблем. Но это жутко неудобно и снижает и без того невысокий комфорт переключения передач. Поэтому, я всегда регулирую кулису не по задней передаче, как пишут в некоторых мурзилках и не по первой (первая передача весьма некапризная и нормально включается почти при любой регулировке), а по второй.
Технология проста. Регулировку произвожу в 2 этапа. На первом включаю нейтралку и выставляю продольное положение рычага. Просто на глазок стараюсь поставить его так, чтобы его вертикальный участок у места сопряжения с тягой КПП, был перпендикулярен плоскости днища авто. Или, опять же, по шаблону. Стяжной хомут внизу при этом ослаблен. Привязываю кучку КПП веревкой в сиденью и лезу в яму. Там делаю пометку на тяге, где должна находится граница стяжного хомута и затягиваю хомут.
Теперь отвязываю ручку КПП от сиденья и включаю вторую передачу. Снова привязываю ручку КПП и лезу в яму. Ослабляю хомут и поворачиваю тягу КПП против часовой стрелки, пока в салоне ось рычага не коснется пластины кронштейна блокировки заднего хода. При этом слежу по своей метке на тяге, чтобы стяжной хомут не переместился вдоль по тяге и не изменилось продольное положение рычага КПП. Теперь затягиваю стяжной хомут.
Пробую передачи-идеально. Весь смысл в том, что при включении второй передачи, ось рычага должна скользить по пластине кронштейна блокировки заднего хода. Только в этом случае вторая будет включаться настолько хорошо (я бы сказал комфортно), насколько это возможно. И с первой никаких проблем не будет-эта передача не такая капризная. Задняя вообще будет включаться мизинцем. А про остальные передачи и речи нет-с ними никогда не было никаких проблем.
Вот теперь переключать передачи — одно удовольствие. Но посмотрим на положение рычага КПП:

То есть кулиса смещена в сторону водителя. Попробуем включить заднюю:

Без чехла задняя включается чуть ли не мизинцем, а вот с одетым чехлом просто мрак — задняя включается с большим усилием и безжалостно рвет чехол.
Что делать? Да переходить на кулису нового образца. Все заказывал на EMEX.

Сначала разбираем и удаляем старую кулису. Для удобства выдернул шарнир из обоймы (просто сильно дернул его вверх-я всегда так делаю).

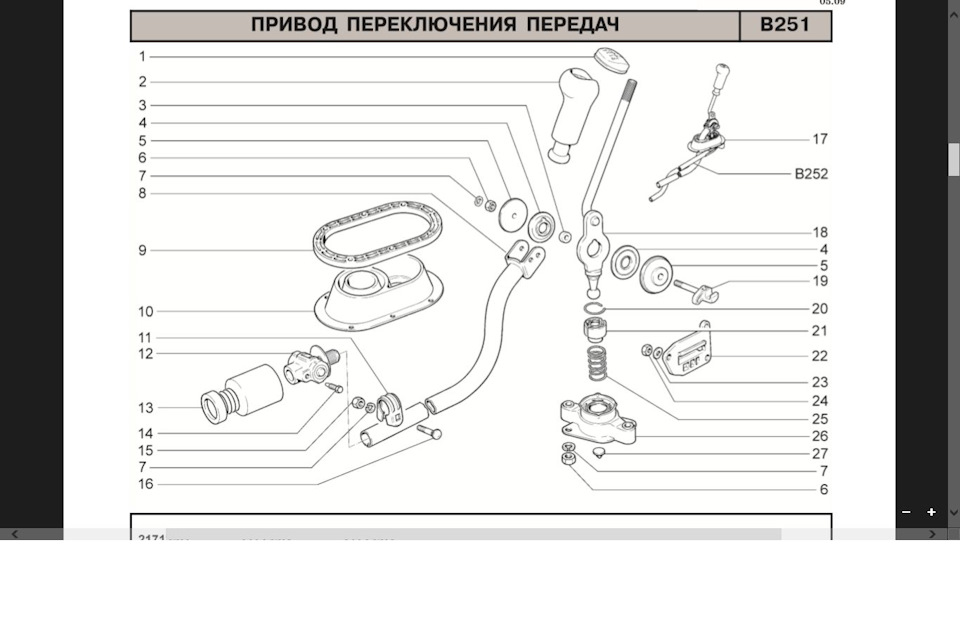

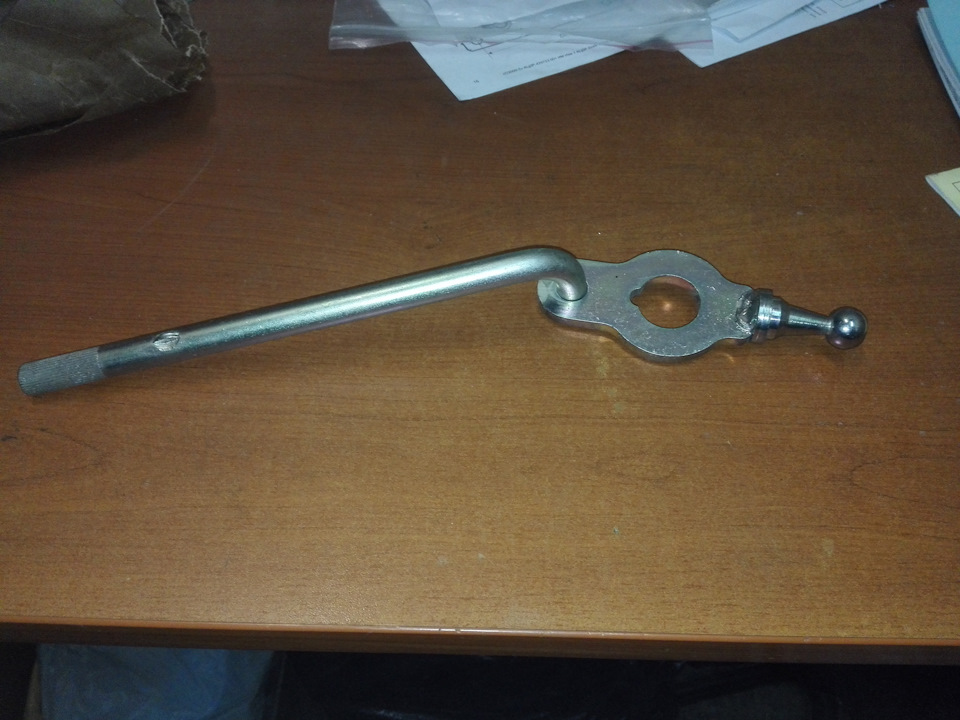

Далее собираем новую кулису согласно рисунка. Там все интуитивно понятно. Но настало время упомянуть о нюансах, связанных с осью рычага.

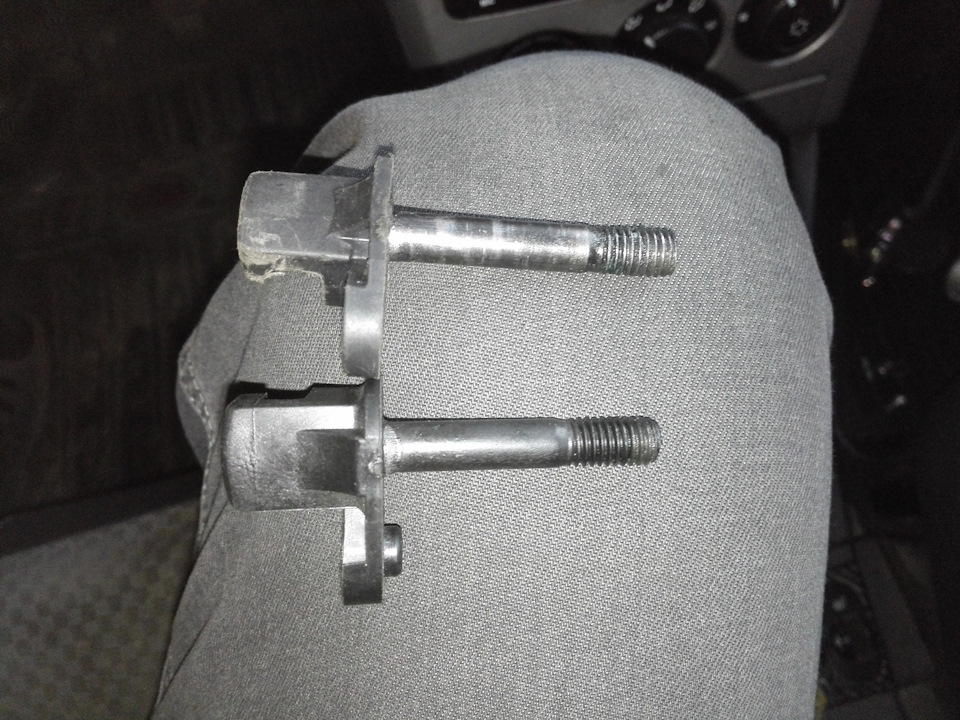

С виду оси рычага старого образца и нового практически одинаковые, не считая того, что ось нового образца немного короче.

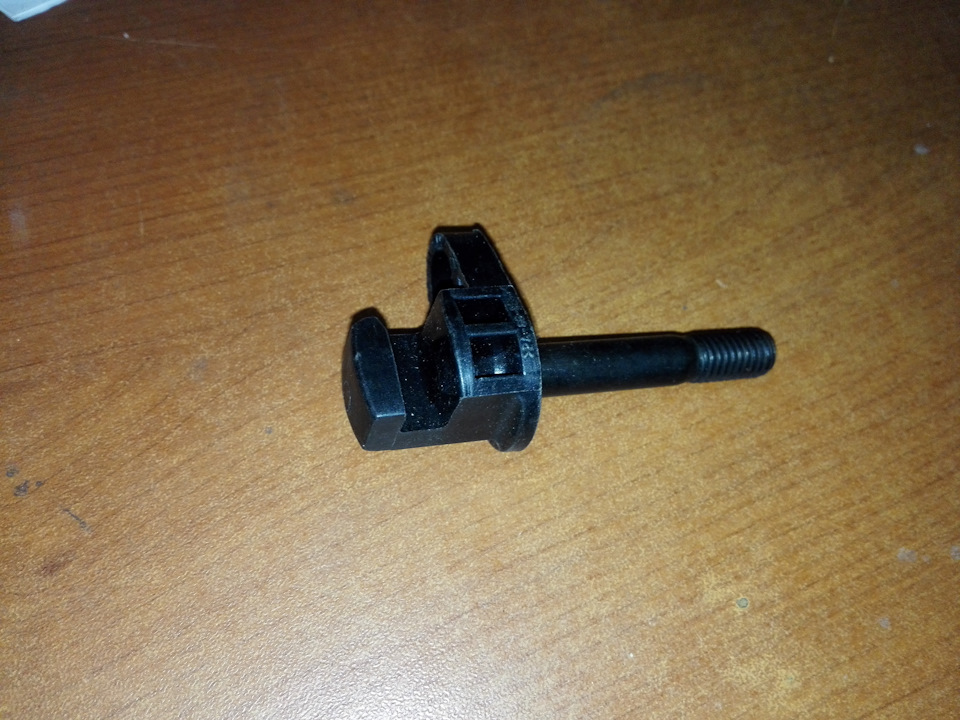

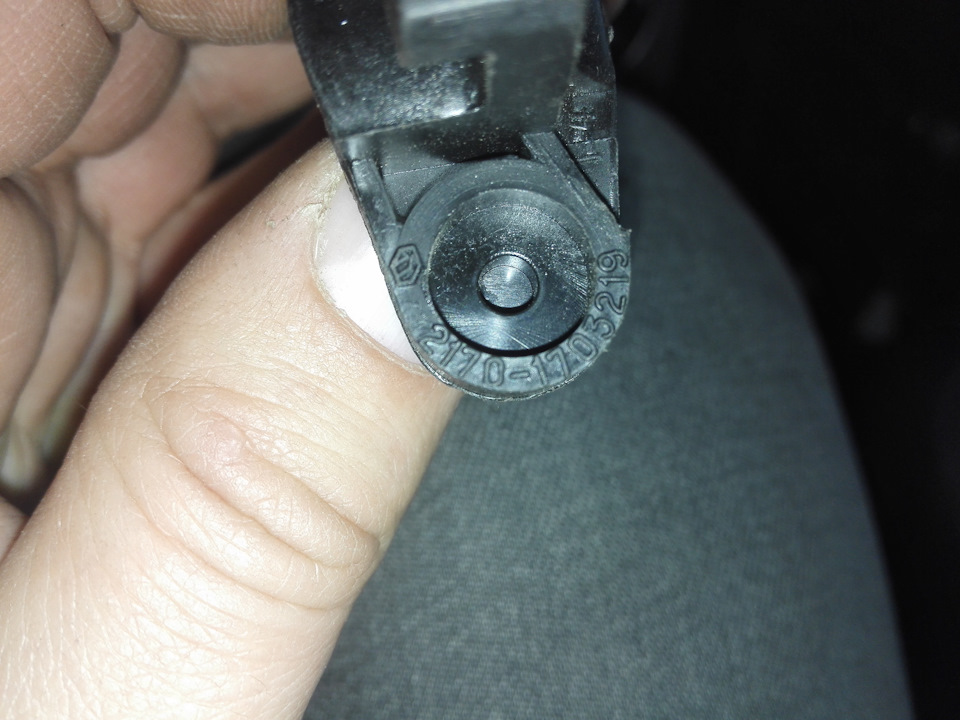

Но если присмотреться, то становится видно, что на оси нового образца в том месте, где на старой отверстие под винт, имеется выступ в том месте, где ось прижимается к тяге КПП. А при более детально рассмотрении становится понятно, что отверстия под винт в нем вообще нет.

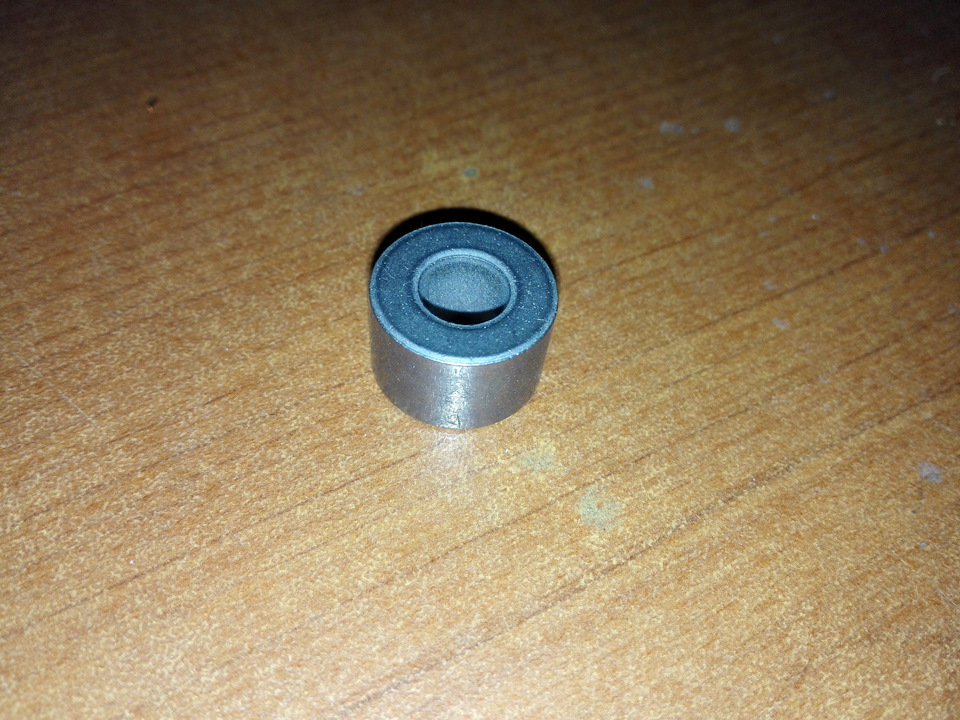

Таким образом, ось рычага нового образца удерживается от проворачивания при помощи выступа, который вставляется в соответствующее отверстие в тяге привода КПП. Но этот выступ больше по диаметру, чем отверстие с резьбой под крепежный винт в тяге привода КПП старого образца. Выход: спилить этот выступ, просверлить отверстие под винт и закрепить ось рычага нового образца точно также, как крепится ось рычага старого образца — при помощи винта. Либо снять тягу привода КПП и рассверлить отверстие с резьбой под крепежный винт под выступ оси нового образца (диаметр не подскажу). Либо заказать тягу привода КПП нового образца (код для заказа 21100-1703138-10 . Самый мутный вариант, ибо раз уж тягу привода КПП все-равно снимать, то проще уж просто рассверлить отверстие в старой тяге. Дешево и сердито).

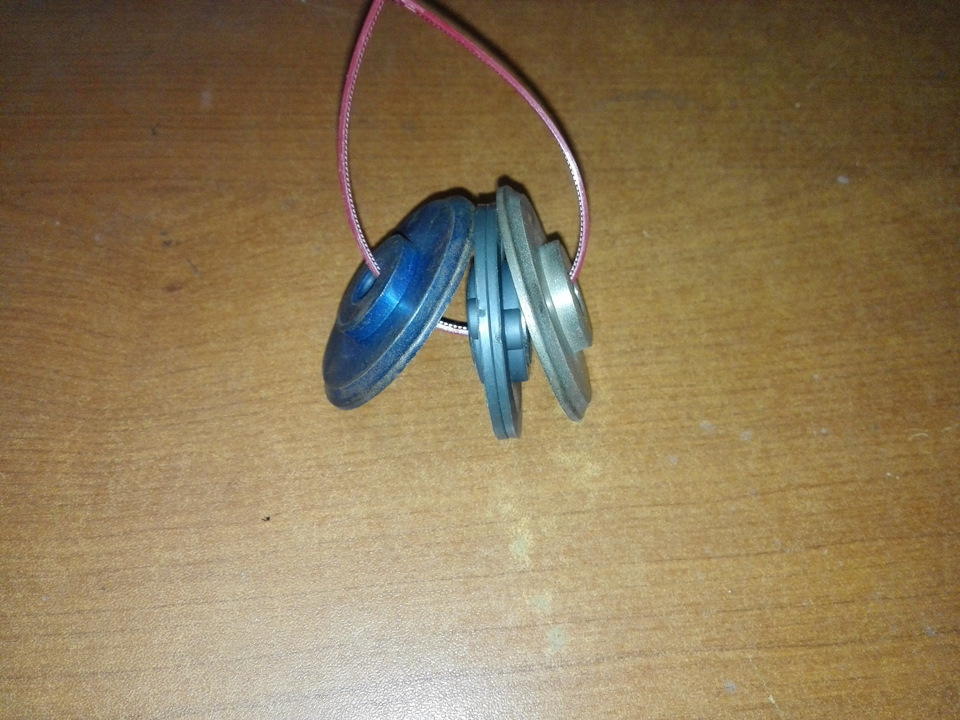

Я выбрал первый вариант, потому что когда я устанавливал новую кулису, то у меня не было ямы под рукой и снять тягу привода КПП не представлялось возможным. Потому просто отпилил выступ и просверлил отверстие под винт в оси рычага. Короче, сделал из оси рычага нового образца ось рычага образца старого.

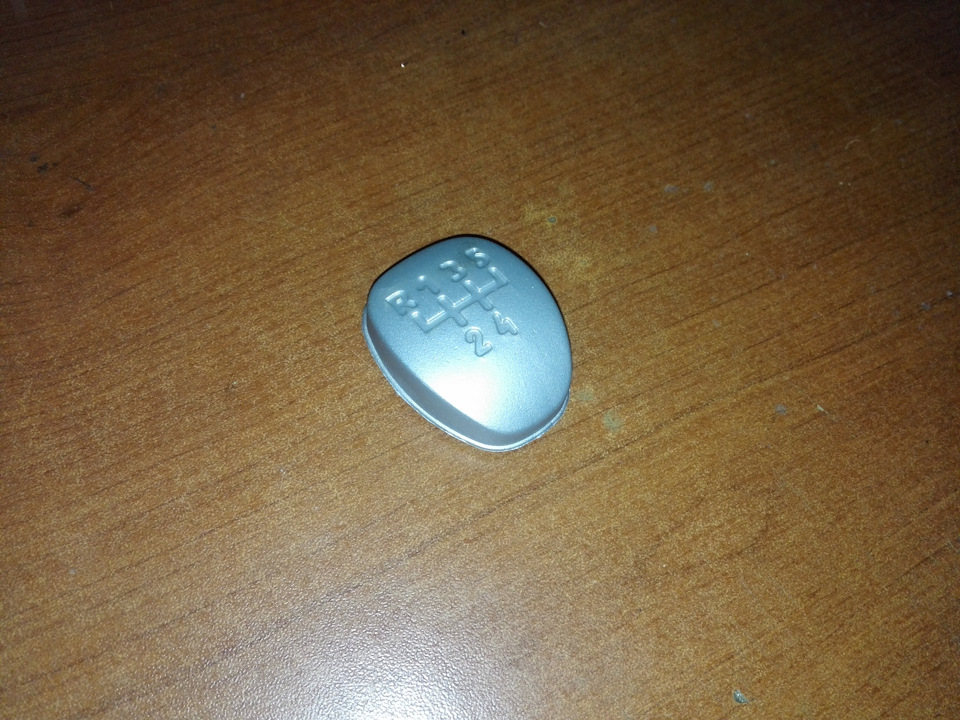

Где-то читал, что рукоятка КПП на кулисе нового образца крепится к самому рычагу при помощи какого-то винта сверху под накладкой. Может так реализовано на грантах и калинах? Не знаю, но на приоре никакого винта нет.

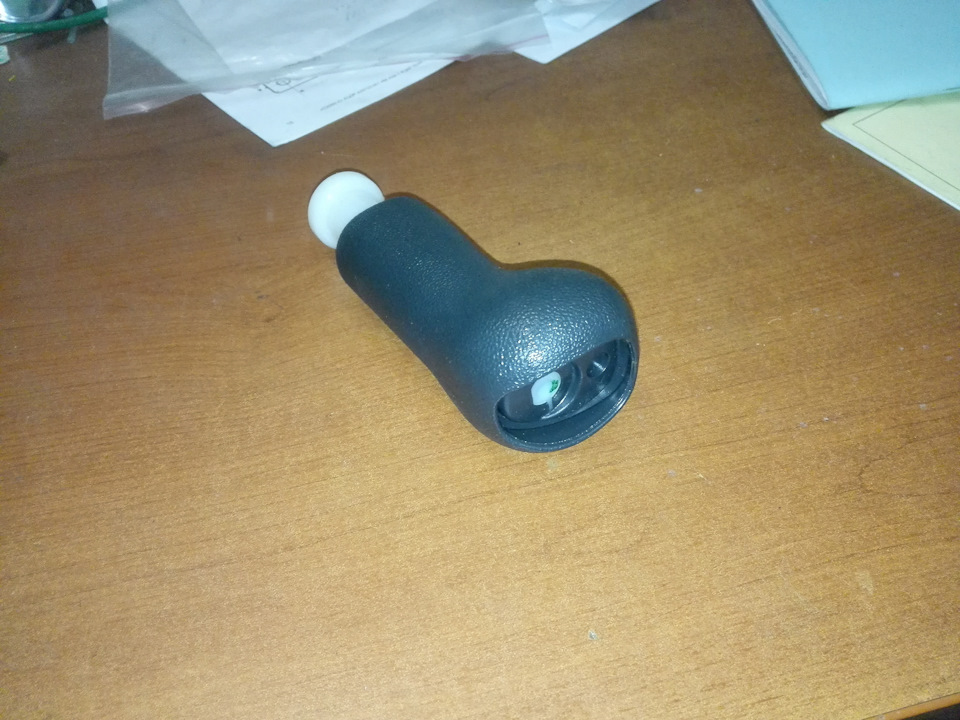

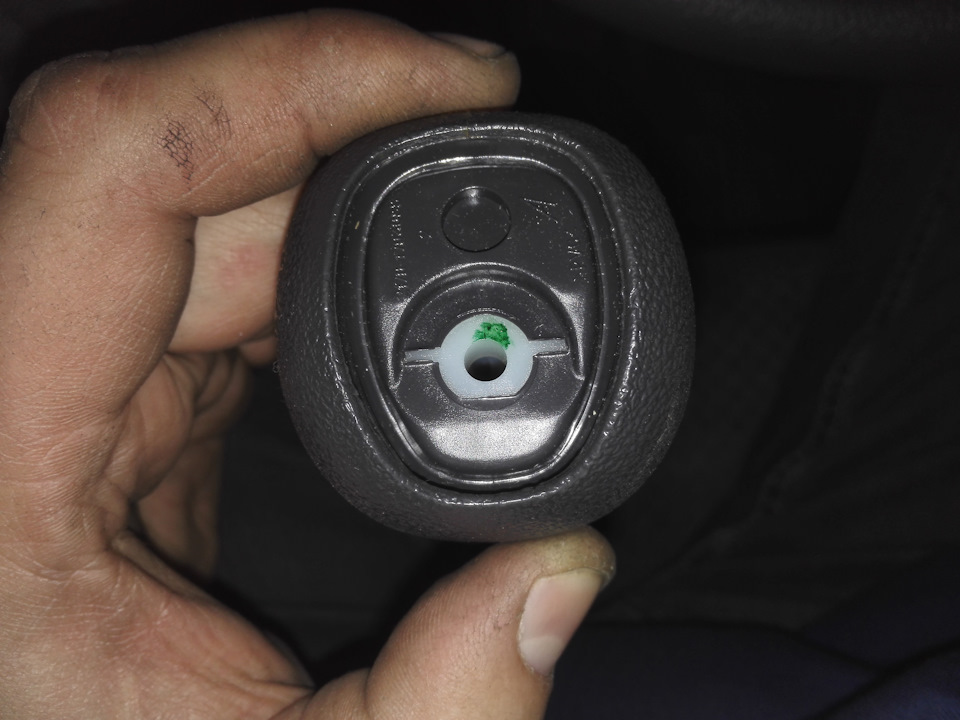

Хотя, какое-то отверстие в самой рукоятке есть:

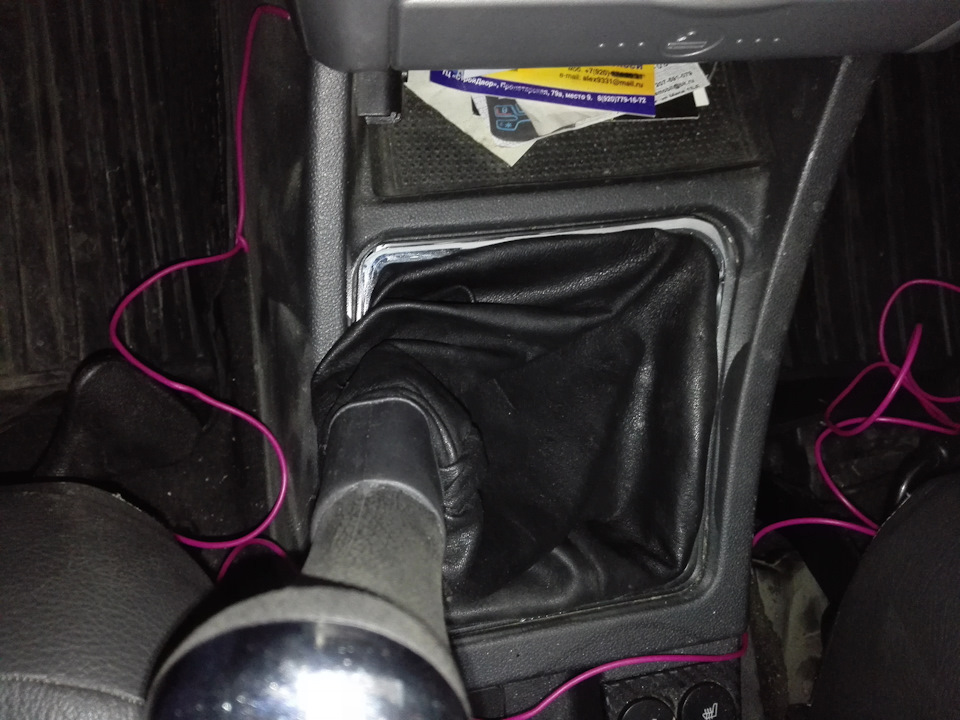

Теперь, когда новая кулиса установлена, включаем заднюю передачу:

Но после установки новой кулисы, передачи снова ушли. Первая стала на месте задней, заднюю вообще не включить. Вторую тоже. Кулису нового образца, как я уже упоминал, устанавливал без ямы на работе. А до дома мне нужно было отмахать 220 км. Ехать по московским пробкам без второй передачи мне не очень хотелось, потому решил заехать в какой-нибудь сервис, чтобы подрегулировать кулису. А дальше — комедия.
Звоню ближайшему официальному дилеру Lada (Техинком, 47 км. МКАД). От меня совсем рядышком.
-Здравствуйте. Можно у вас кулису подрегулировать? И сколько будет стоить?
-Ммм… Что, простите?
-Кулису. Ну, скорости у меня стали плохо включаться. Требуется регулировка механизма выбора передач.
-А что вы с ней делали? После чего это произошло?
-Я поменял кулису старого образца на кулису нового образца и у меня скорости "ушли".
-? Боюсь, что мы вряд ли вам сможем помочь. Я никогда даже не слышал, чтобы так меняли кулису на нового образца. Приезжайте. Попробуем. Стоить будет 1200 руб., но я ничего не гарантирую.

Дальше продолжать разговор было бессмысленно. Люди хотят 1200 рублей за элементарную работу и при этом еще и не дают никакой гарантии. Более того, к ним запись за 3-4 дня. Мне нужно было это сделать срочно в течение дня, а мне говорят, приезжайте завтра после 6 вечера. Народ, ну как можно доверять свою машину таким людям? Я в очередной раз убеждаюсь, что более некомпетентных в автомобилях Lada людей, чем официальные дилеры Lada — не существует. Это просто позорище какое-то.
В итоге заехал на авторынок в "арасервис". За 600 рублей и 5 минут времени мне подрегулировали кулису. Появилась вторая передача и задняя. До совершенства далеко, конечно, но ехать можно. Я пытался объяснить свою методику регулировки по второй передаче, но столкнувшись с полным непониманием махнул рукой. Решил, что приеду домой и там уже сам все подрегулирую, как надо.
Поэтому приехав домой регулировку кулисы пришлось повторить по методике, описанной выше, то есть по второй передаче. После регулировки скорости стали включаться настолько хорошо, насколько они вообще могут включаться на данной коробке. Есть определенные проблемы со второй передачей на ходу. Причем не всегда, а временами. Вторая на холодную включается плохо, после прогрева вроде нормально. В общем, она уже давненько о себе напоминает. Но здесь дело по ходу в синхроне, а не в механизме выбора.
Рукоятка новой кулисы сидит ниже, чем моя предыдущая кулиса с ручкой Sahler. За счет этого новая смотрится аккуратней. От Sahler я оставил только хромированную рамку чехла. Смотрится уж очень прикольно.

Регулируем кулису трансмиссии на ВАЗ 2110

Проблемы с регулировкой кулисы коробки передач приводят к появлению ненужных звуков и призвуков во время движения, «выбивания» скоростей, появлению люфта рычага переключения скоростей, повышению риска поломки КПП. Всё это и неудобно, и попросту опасно на дороге, а посему работы по регулировке кулисы КПП необходимо проводить при появлении первых признаков разбалансировки. Тем более, что сделать это можно самостоятельно, и всего-то – при наличии свободного получаса и помощника. Работы производятся на смотровой яме или подъёмнике (с включённым ручником и при использовании противооткатных упоров, разумеется). При отсутствии смотровой ямы или эстакады отрегулировать кулису коробки переключения передач можно и обычным путём, приподняв автомобиль с помощью домкрата.

Существует несколько способов подрегулировать кулису КПП, вы можете выбрать наиболее удобный для себя:

Регулируем по задней скорости.

Самый простой и потому часто используемый способ регулировки. Может быть использован самостоятельно даже автолюбителем без особых навыков технического обслуживания автомобиля.

Следует слегка ослабить хомут, расположив рычаг переключения скоростей в удобном для вас положении. После этого затягиваем хомут и проверяем работоспособность кулисы.

Регулируем по 1-й скорости.

Если первый вариант не дал должного результата, пробуем второй. Здесь придётся ослаблять хомут кулисы после того, как включена первая скорость. Привод кулисы нужно проворачивать против часовой, вплоть до контакта рычага переключения скоростей с пластиковым стопором. После этого хомут затягивается, а результат проверяется на практике.

Этот способ также достаточно простой и позволяет провести регулировку практически при полном отсутствии и знаний о технических составляющих автомобиля, а также умений и навыков, связанных с проведением таких работ.

Регулируем на нейтральном положении.

Как правило, этот способ применяется в случаях, когда пластиковый ограничитель у рычага переключения передач по той или иной причине отсутствует (например, был сломан или снят).

Этот способ требует наибольшего мастерства, поскольку придётся заранее рассчитать глубину выноса кулисы на карданный вал. Если расчёт был неверен, операцию придётся проводить неоднократно. Определить же неверность расчёта можно на слух – в этом случае рычаг начинает дребезжать, что и неприятно, и опасно для автомобиля , водителя и пассажиров.

Если все три способа перепробованы, а желанного эффекта не дали, вероятнее всего, проблема более глубока и требует вмешательства мастера, либо даже замены кулисы. К слову, если на перспективу вы планируете проводить эти регулировки самостоятельно, следует подобрать СТО, на котором работы проводятся в присутствии клиента. если будете внимательно следить за работой мастера, сможете многому научиться и впоследствии регулировать кулису коробки переключения передач без особого труда и практически без временнЫх затрат.

Установка короткоходной кулисы на ВАЗ 2109

Кулиса является важным компонентом коробки передач ВАЗ 2109. При его выходе из строя или неудовлетворительной работе кулису легко можно поменять, отремонтировать.

Внешний вид устройства

Есть два вида кулис:

• Короткоходные;
• Длинноходные.

Принципиальной разницы между двумя типами агрегатов нет. Плюс короткоходной заключается в том, что она на доли секунды обеспечивает более быстрое переключение передач.

Не верьте тем, кто утверждает, что короткоходка положительно влияет на динамику. Между кулисой и динамикой автомобиля нет никакой связи. Но короткоходка имеет свои плюсы.

Комплект для замены

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

Сальник

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

Карданчик

Инструкция по замене карданчика следующая.

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Тип кулисы

Особенности

• Переключение передач становится короче, скорости меняются, словно с помощью джойстика;
• Устанавливается вместе с коротким карданчиком, что способствует снижению люфта и повышению четкости переключения;
• Не устанавливается заводом на автомобиль. Требуется покупать отдельно или изготавливать своими руками;
• Стоимость достаточно высокая;Для переключения скоростей требуется прикладывать большее физическое усилие;
• Изначально разработана для спортивных автомобилей

• Для смены скорости КПП приходится перемещать рычаг на большое расстояние;
• Устанавливается в паре с обычным карданчиком. Являются слабым местом автомобиля, настоящей болезнью;
• Предусмотрена заводом-изготовителем;
• Для переключения передач практически не приходится прикладывать усилия;
• Создана специально для переднеприводных автомобилей ВАЗ

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.
