Разборка, чистка и промывка карбюратора.

17 сен 2012, 16:32

Решил написать статью по разборке карбюратора,так как в интернете нечего похожего нет или может я плохо искал.
Разборка,промывка,чистка карбюратора на мопед ALPHA ZS50F.

Начнем с того что карбюратор необходимо снять.

Для этого необходимо открутить винты которые показаны на рисунке.

Вот снятый впускной коллектор.Черная это прокладка между коллектором и карбюратором,там есть 2 уплотнительные резинки,одна на самом карбюраторе,вторая на прокладке с другой стороны.Прокладка ставится плоской стороной к карбюратору.
Теперь осталось снять сам карбюратор.

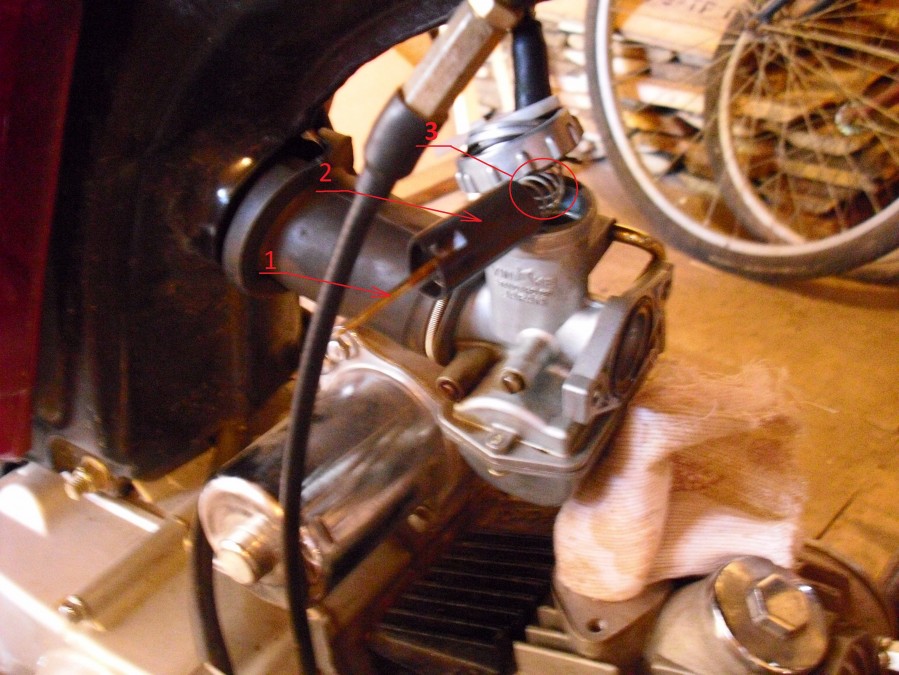

1.Это хомут который герметизирует соединение карбюратора с воздушным фильтром.
2.Его можно поддеть отверткой и сдвинуть в сторону рамы мопеда.
Теперь необходимо вынуть дроссельную заслонку.
1.Открутить крышку.
2.Вынуть весь механизм заслонки.

Вот снятый карбюратор.

Вот весь механизм заслонки.

1.Игла.
2.Дроссельная заслонка.
Теперь можно снять карбюратор.

Вот снятый карбюратор.

Теперь нужно снять шланг с дренажа.

Дальше откручиваем винт и сливаем топливо из поплавочной камеры.

Выкручиваем полностью винт слива.

Откручиваем 2 винта на поплавочной камере.

Снимаем крышку поплавочной камеры.

Жиклеры.
1.Жиклер холостого хода.
2.Главный жиклер.Он больше по диаметру отверстий чем жиклер холостого хода.
3.Чтобы снять поплавок необходимо вытащить ось крепления поплавка.

Выкручиваем топливные жиклеры.

Когда снят жиклер необходимо снять трубку,она примерно 5 мм длинной.Ее можно вынуть как жиклер надавив на нее вниз.

Теперь полностью выкручиваем винт качества смеси и холостого хода.

теперь карбюратор полностью разобран.
Промывка карбюратора.
Я промываю шприцом.Как бы прогоняю бензин через каналы карбюратора по давлением. Не надо прочищать отверстия в жиклерах проволокой иголками тд и тп.
Вполне достаточно промыть в бензине и продуть сжатым воздухом.
Необходимо промыть продуть те каналы в которые были закручены жиклеры.

Канал подачи топлива.

Также я продуваю отверстие возле топливного жиклера.

Также промываю и продуваю отверстия куда были закручены винты качества топлива и холостого хода.
И еще надо смотреть на крышку поплавочной камеры она действует как отстойник.
По промывке вроде все.
Регулировка уровня топлива в поплавочной камере.
Для этого нам понадобится прозрачная трубка.Присоединяем к дренажу карбюратора через которое мы сливали топливо в самом начале разборки.Поднимите трубку вверх,открутите сливочный винт,прижать трубку к крышке поплавочной камеры так чтоб нижний конец не сгибался.
Уровень топлива должен находится чуть ниже крышки как показано на рисунке.

Если уровень топлива не соответствует,то необходимо подогнуть язычок к которому крепится игольчатый клапан.Производитель рекомендует отклонятся от заводских настроек не более чем на 1 мм.Все это делается на рабочем двигателе мопеда.

Вот как работает заслонка в карбюраторе.
Заслонка опушена.

Поднята.

Собирать все в обратной последовательности.
Теперь регулировка карбюратора.

1.Винт качества топлива.
2.Винт холостого хода.
При сборке сильно его не закручивайте,при пуске обороты подскочат намного выше чем 2000.

Закручиваем винт качества до легкого упора и откручиваем на 1,5 оборота.Заводим.Если обороты холостого хода больше чем 1500-2000 выкручиваем винт ХХ в сторону против часовой стрелки,пока обороты не упадут.Если мопед глохнет то нужно добавить ХХ. Смотря на тахометр закручиваем винт качества,Обороты двигателя повысились,крутим дальше,начали падать крутим обратно.Находим позицию при винта при которой обороты двигатель на холостом ходу максимальны.Допустим было 1500 стало 1600-1700 изменения будут незначительны.Далее откручиваем винт качества пока обороты не начнут падать.
Тогда закручиваем немного винт пока обороты не восстановятся.Проверяем резко повернуть ручку газа если есть провалы значит смесь бедная(много воздуха мало бензина) то следует закрутить винт качества,если при резком отпускании газа есть провал то наоборот богатая смесь(много топлива мало воздуха) тогда откручиваем винт.Проверять надо неоднократно.
Если вообще не заводится или работает с перебоями,тогда нужно поднять иглу.На ней имеется 5 делений,с завода игла выставлена в среднее положение.Игла и дроссельная заслонка была показана выше,чтоб поднять иглу необходимо сжать пружину которая упирается в заслонку(на фото № 3)Далее вытащить тросик из паза заслонки.В руках должна остаться сама заслонка,теперь вытаскиваем металлическую пластину которая держит саму иглу,теперь можно вытащить саму иглу.
