ГУ Phantom DVM 8500G HDI — ремонт регуляторов громкости/частоты

Всем Привет!
В моей машине была установлена ГУ Phantom DVM-8500G, которая меня во всём устраивает. Но, увы, со временем регуляторы громкости и частоты начали жить своей жизнью – при увеличении громкости могли ее убавлять, на ямах наших «дорог» — переключать частоты. Да и вдобавок, мне умудрились сломать ручку регулятора громкости…

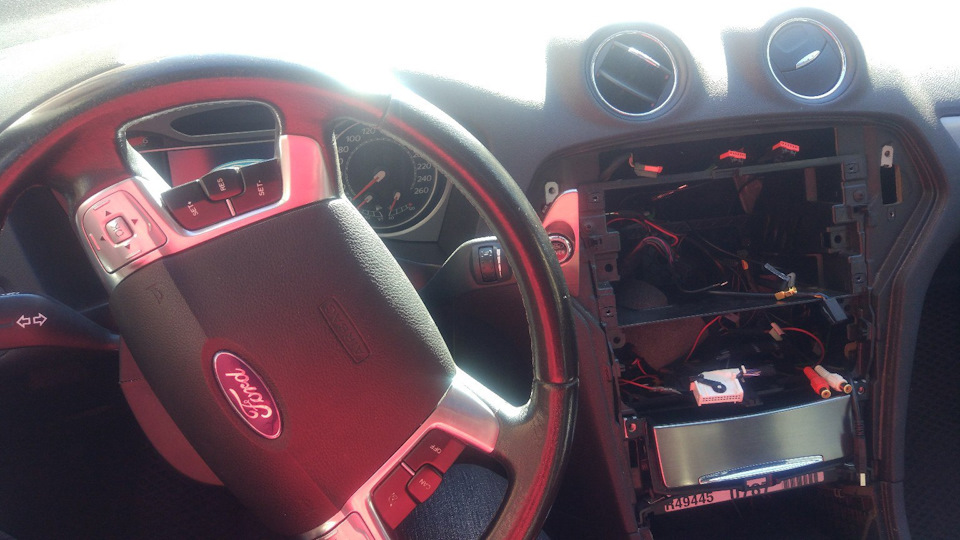

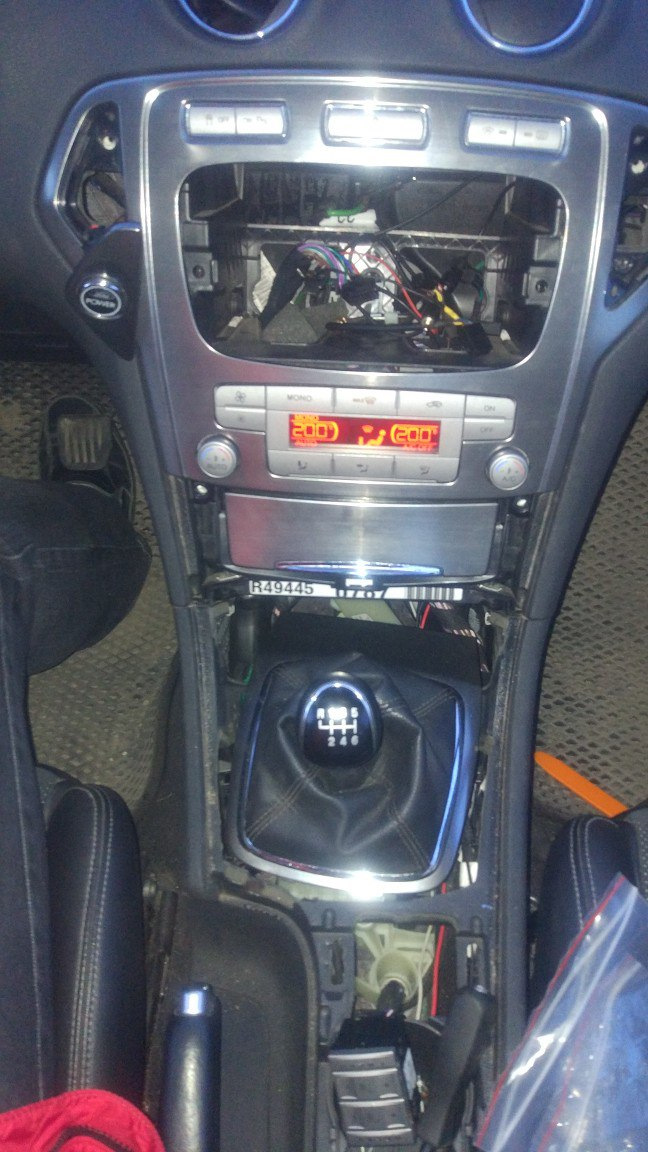

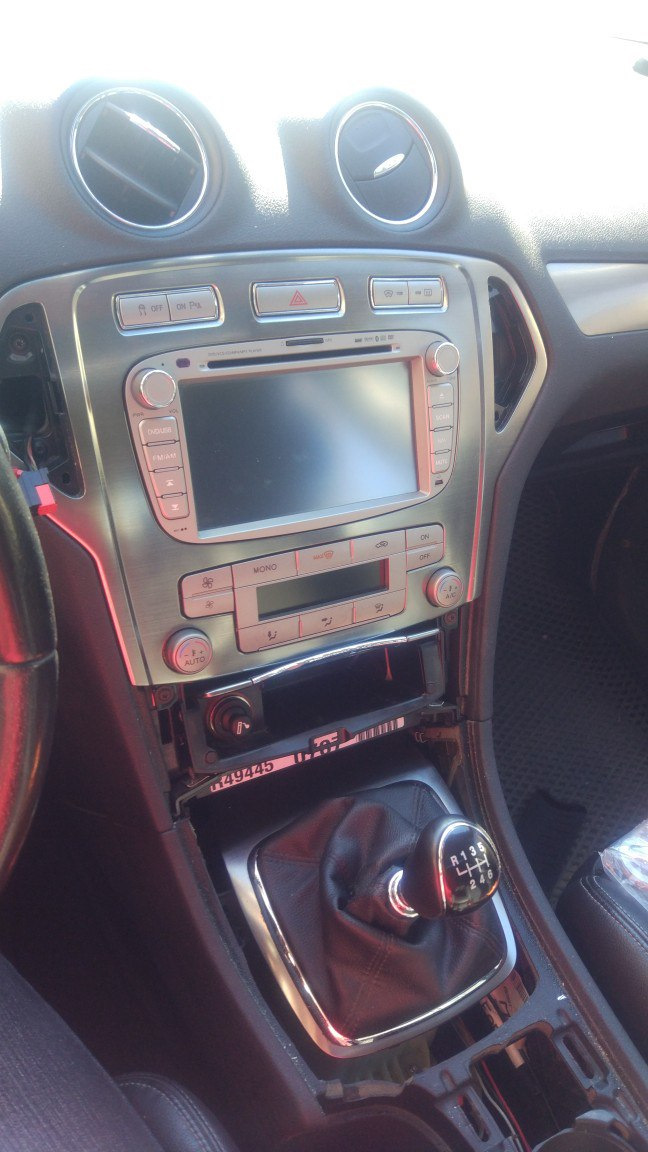

Решил начать с простого – разбора салона и снятие ГУ. Для этого необходимо отсоединить рамку селектора КПП и пластик «тоннеля». Затем, аккуратно открыв заглушки и кнопку, открутить 6 саморезов «торкс» и отключить все разъемы от климат-контроля и кнопок. После головное устройство держит еще 4 самореза «торкс», которые откручиваются и ГУ вынимается. Отщёлкивается куча разъемов и кабелей.

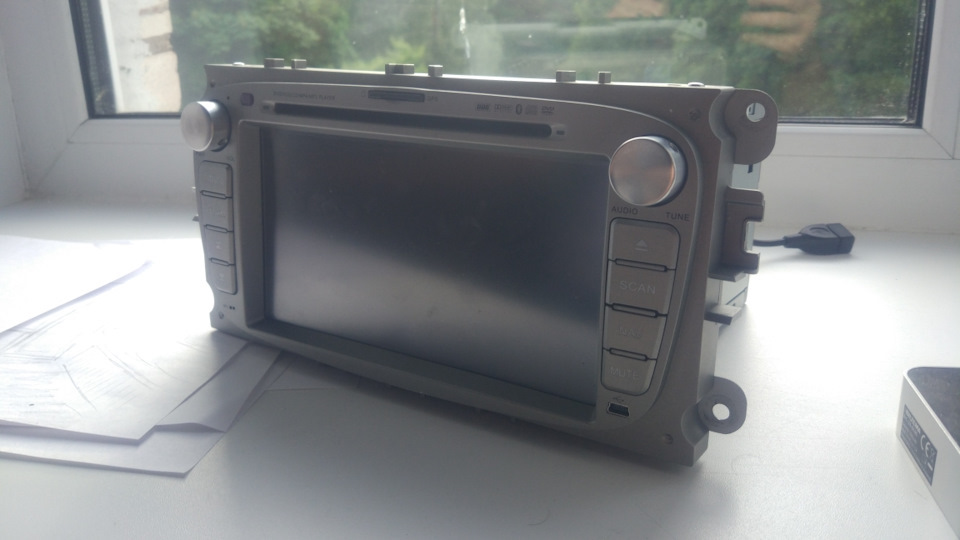

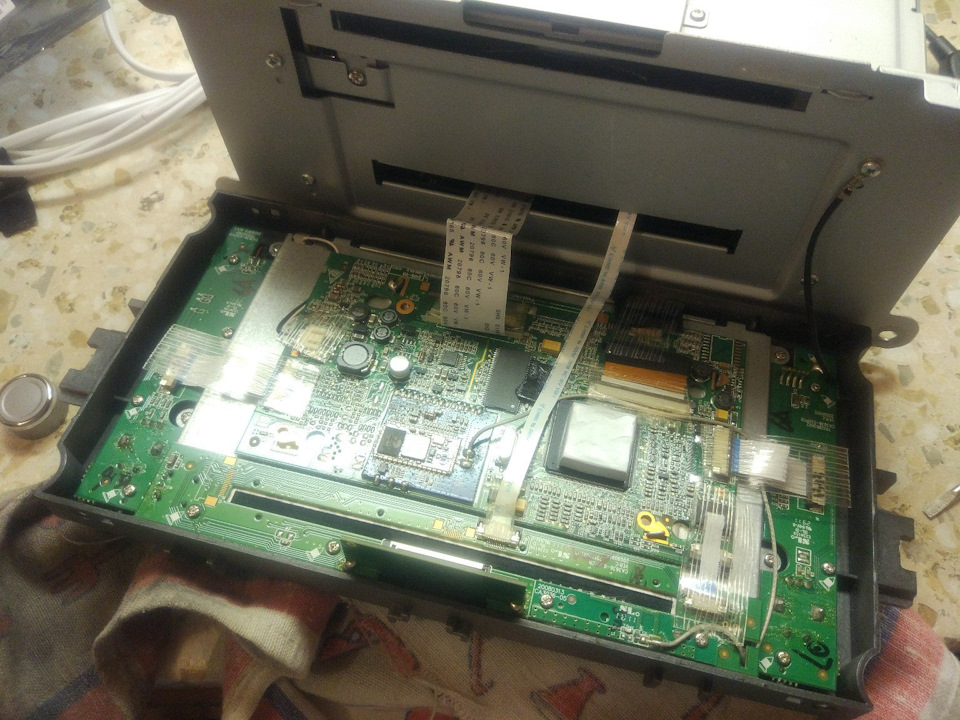

Итак, ГУ снято. Для демонтажа лицевой панели необходимо открутить 2 винта сверху рамки и 2 винта снизу. Затем, аккуратно поддевая панель шлицевой отверткой, отщёлкнуть панель от корпуса. Аккуратно, не порвите шлейфы!

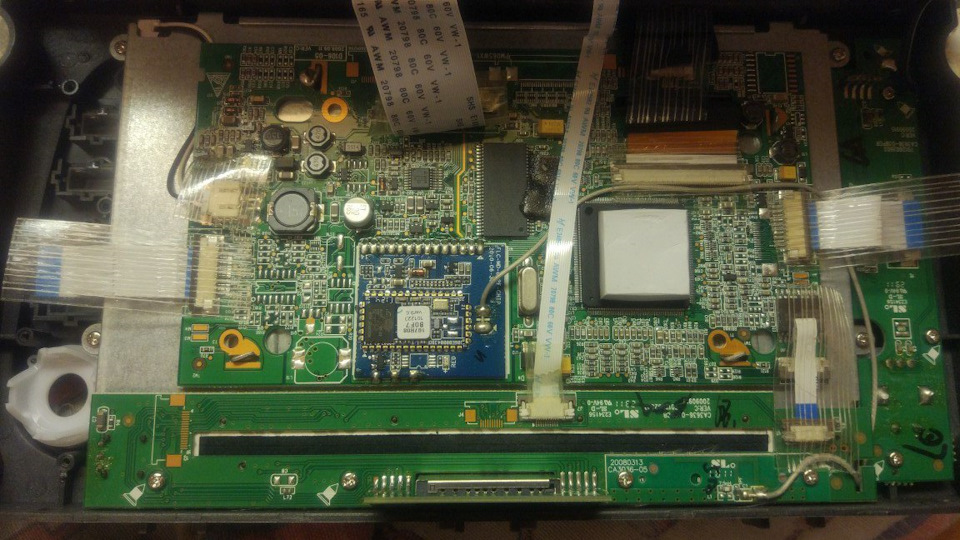

Проблемные для нас энкодеры стоят на отдельных платках справа и слева, удерживаются 4 саморезами.

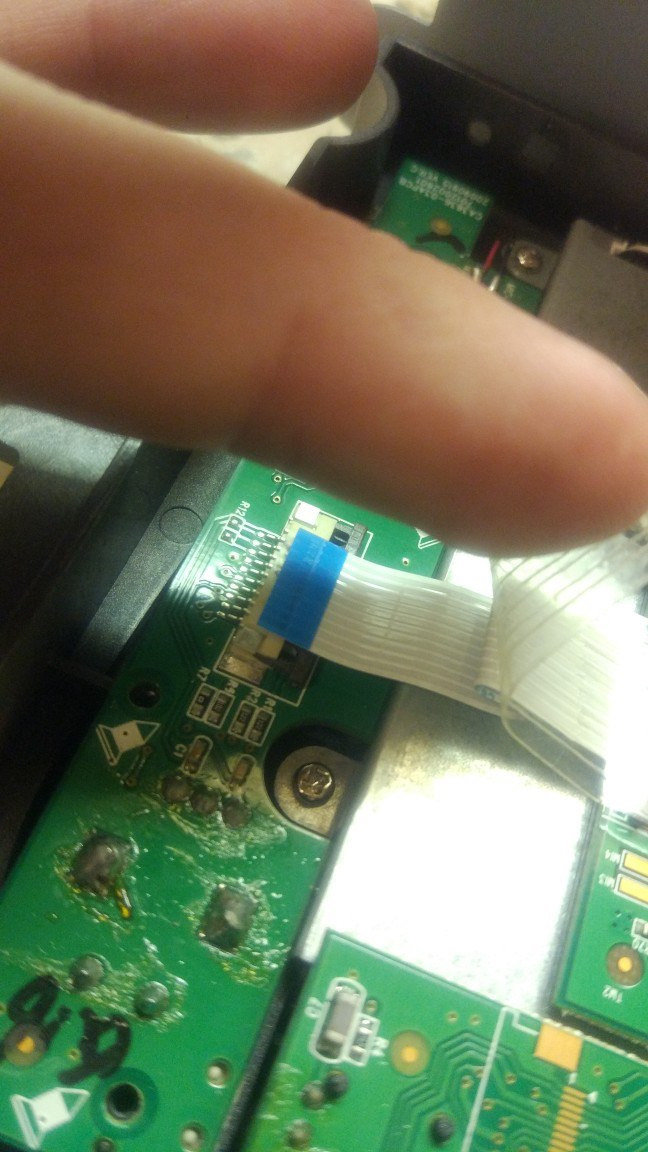

Аккуратно отщёлкиваем зажим шлейфа…

И откручиваем плату! Аккуратно с микрофоном, дабы не вырвать его крепление.

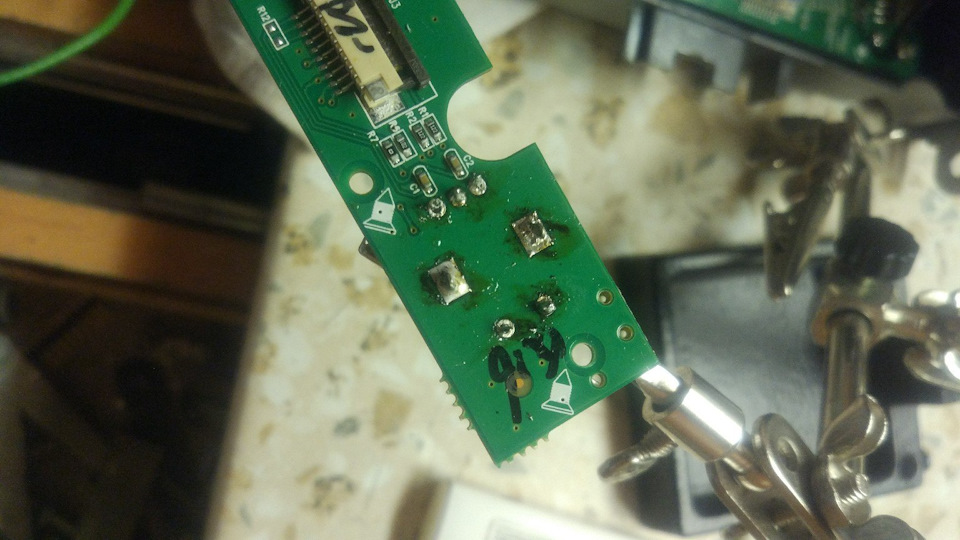

С помощью паяльника и оловоотсоса убираем канифоль с ножек крепления энкодера. При монтаже на заводе их загибают и заливают припоем. Убираем лишнее и разгибаем ножки. Затем, с помощью паяльника либо паяльного фена, снимаем пациента.

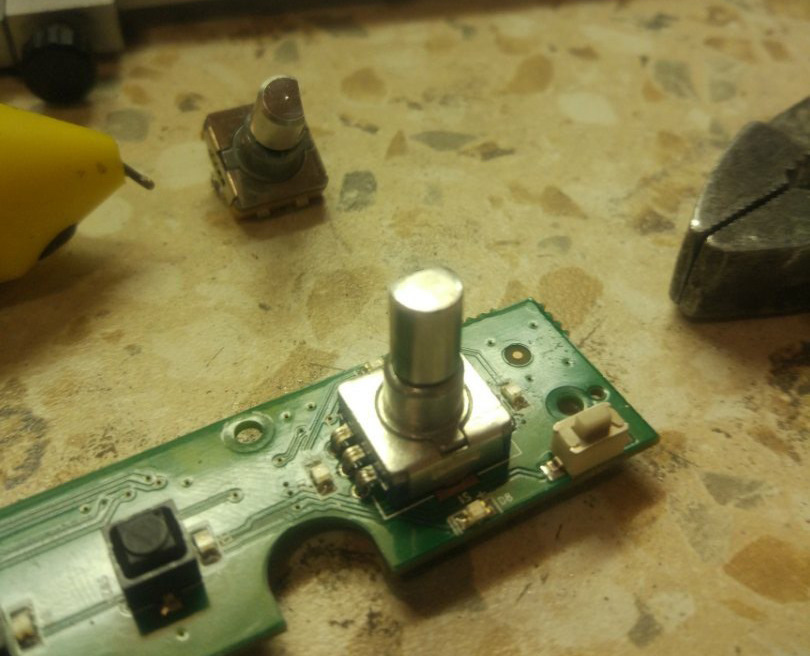

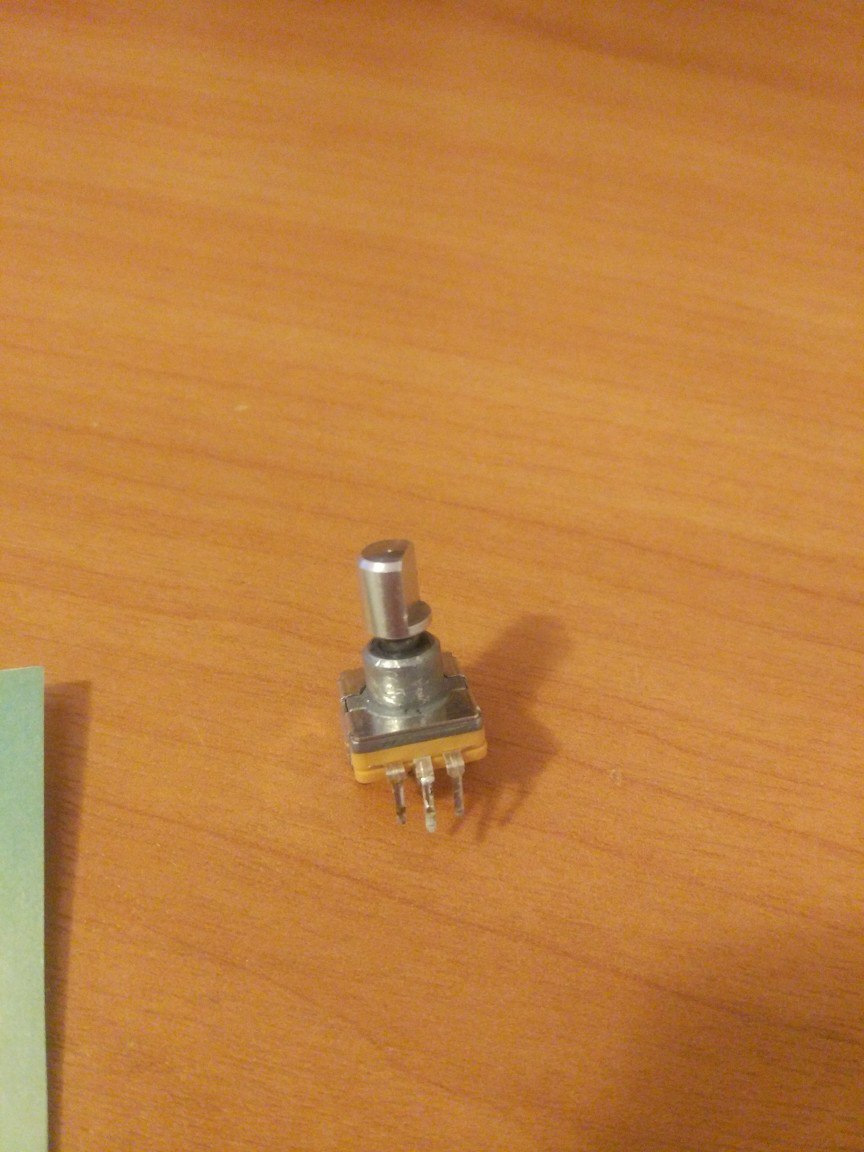

Итак, вот он наш пациент. Увы, пациент мертв – люфт огромен, еще и на одном из каналов единица постоянно висит. Параметры у него достаточно специфичны, нарисовал чертежик – вдруг кому пригодится.

Пошёл по радиомагазинам. Увы, нигде не было энкодеров, вообще никаких, ну и не удивительно – деревня Сосновый Бор =)
Пришлось по оперативному быстро скидать панель и ехать в г.Санкт-Петербург.

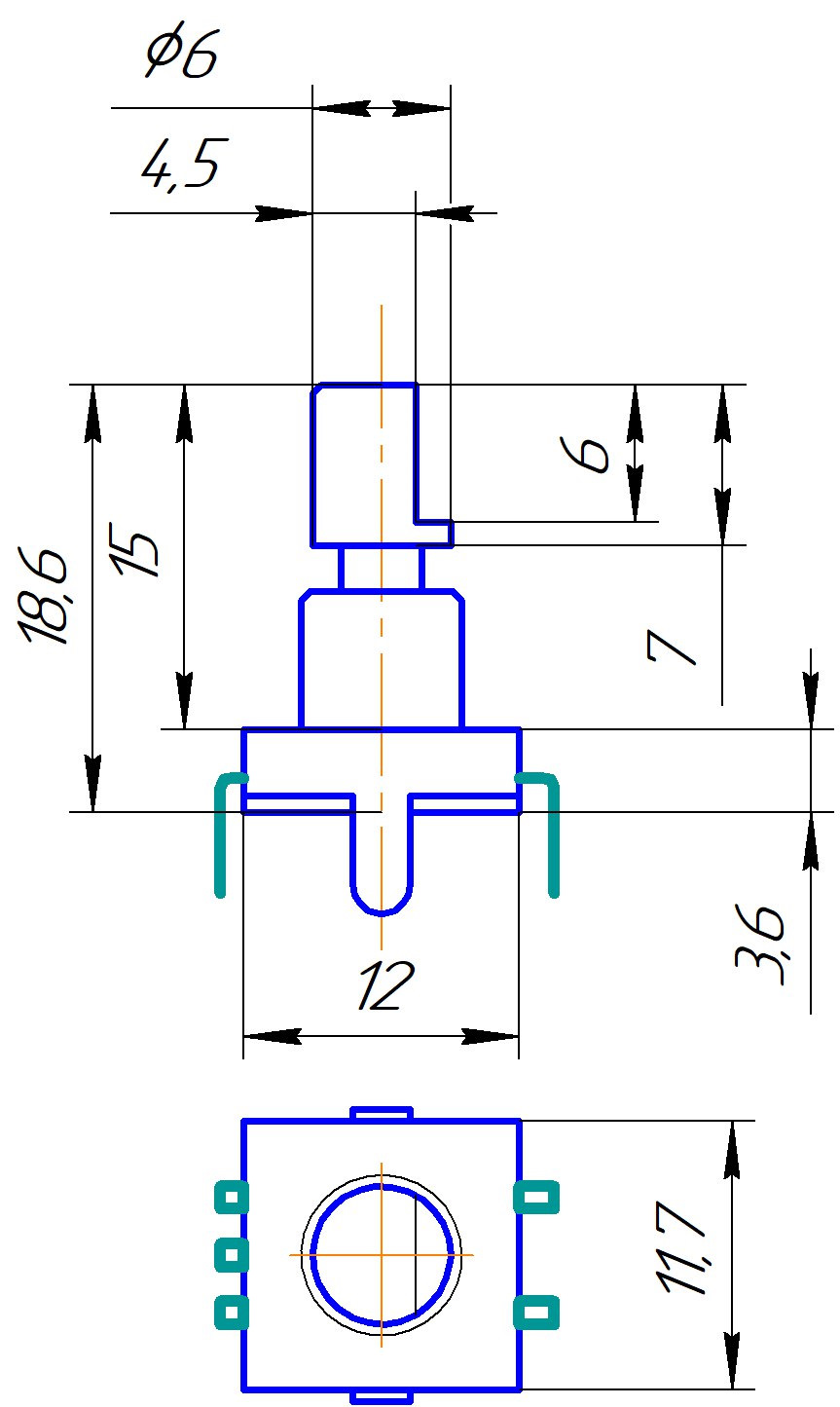

В Питере нашлось несколько типов энкодеров – взял те, которые были более-менее похожи. Решил использовать левый, но у него вал был чуть выше…

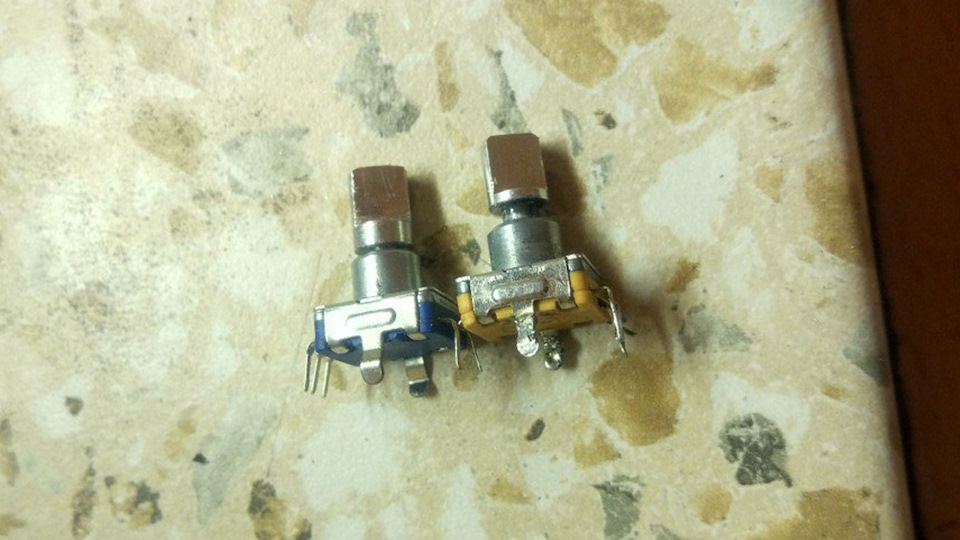

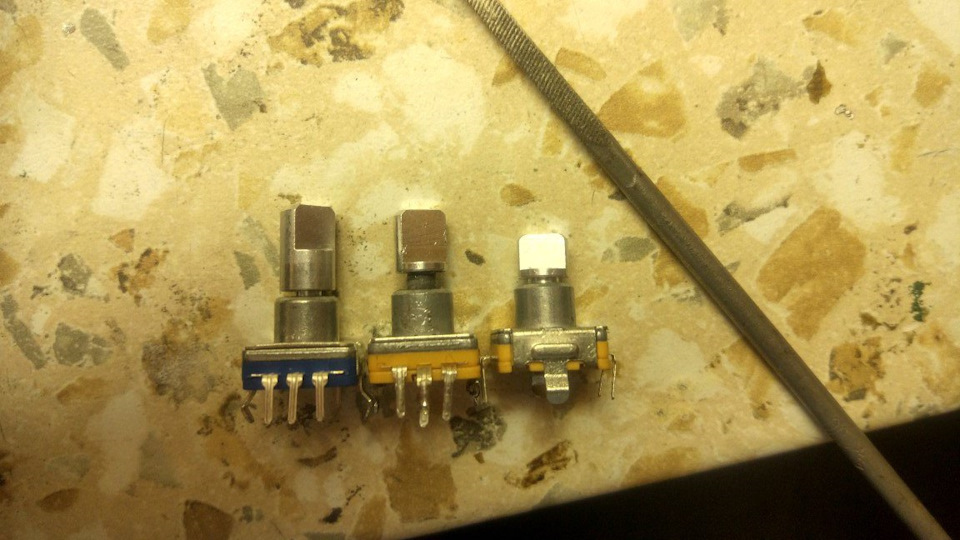

Как видно по фотографии, надфиль – наш друг, и спустя 15 минут энкодеры стали почти близнецами)

Дальше – впайка на законное место. Для прочистки посадочных мест и отверстий в плате использовал паяльник и зубочистку. Залудив ножки и лапки, энкодер был впаян на место.

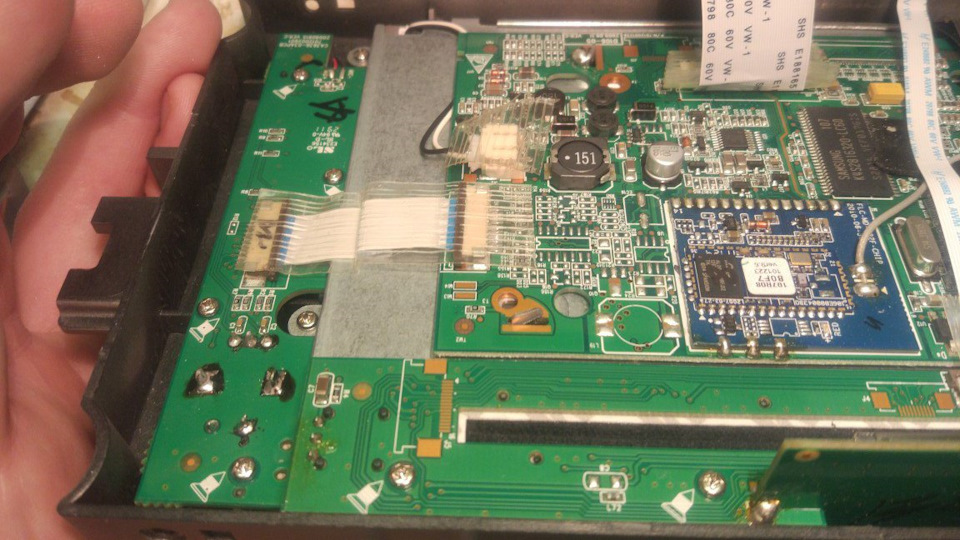

Установив плату на место и подключив к шлейфу, в тестовом режиме подал питание, чтобы попробовать работу энкодера – все отлично добавляет и убавляет!
Осталось повторить тоже самое с регулятором частоты, но там все тоже самое, за исключением микрофона.

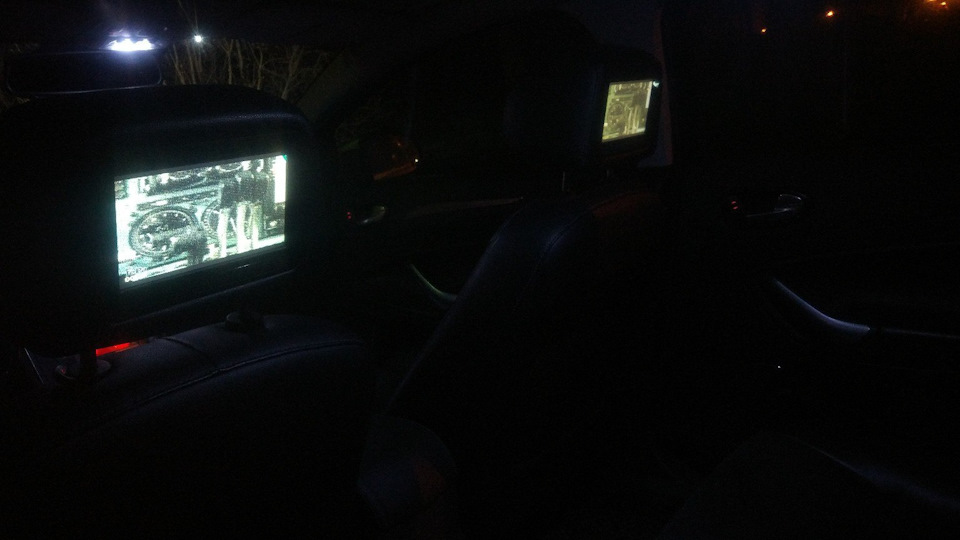

В тот же день ГУ было установлено назад, пока с одной ручкой. Заодно разобрался и с помехами задних мониторов – отошёл наполовину «колокольчик» под термоусадкой. На фото – работа ТВ-тюнера.

Теперь о делах крутящихся. Одну из ручек, как я уже писал, сломал один из пассажиров. Ну ничего, решил проблему радикально.

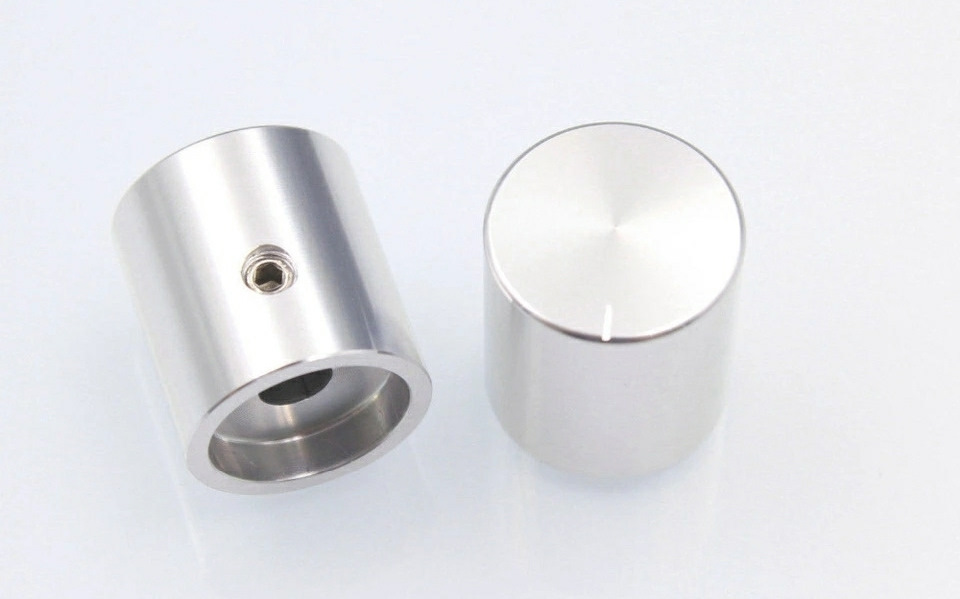

Была приобретена пару ручек из алюминия, но увы они были чуть длинноваты. Если заводские были 20х22 мм, то эти имели длину 40мм!

С этим я обратился с помощью к Аркадию Fomich11727 , который помог мне их укоротить по чертежу. Все прекрасно встало, но меня ну очень раздражала риска на лицевой поверхности ручек.

Решил их немного фрезернуть и затем отполировать. В качестве абразива были использованы наждачные бумаги зернистости 600, 800, 1200, 2000 и войлок с пастой ГОИ (сред.).

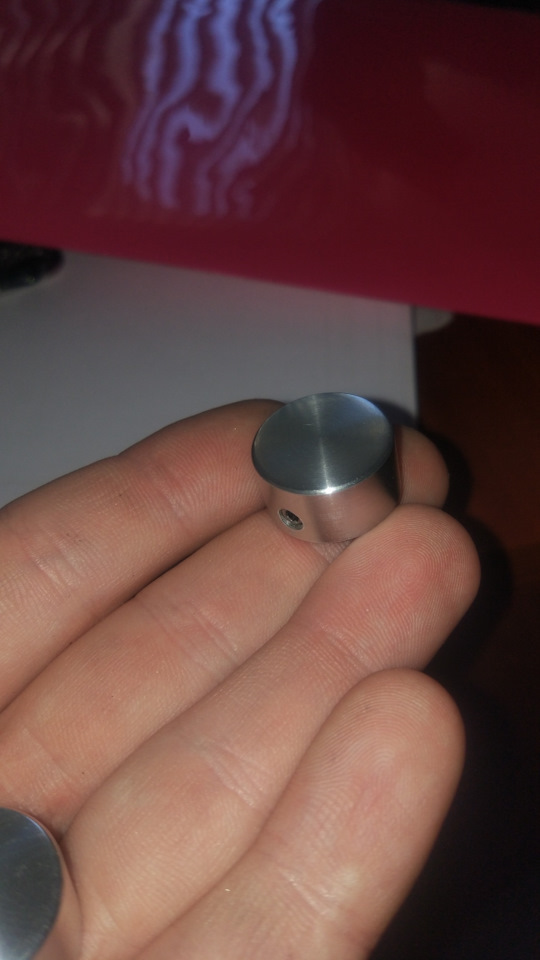

Времени ушло у меня по 40 минут на каждую, но результатом я доволен. Получились вот такие вот симпатичные ручки.

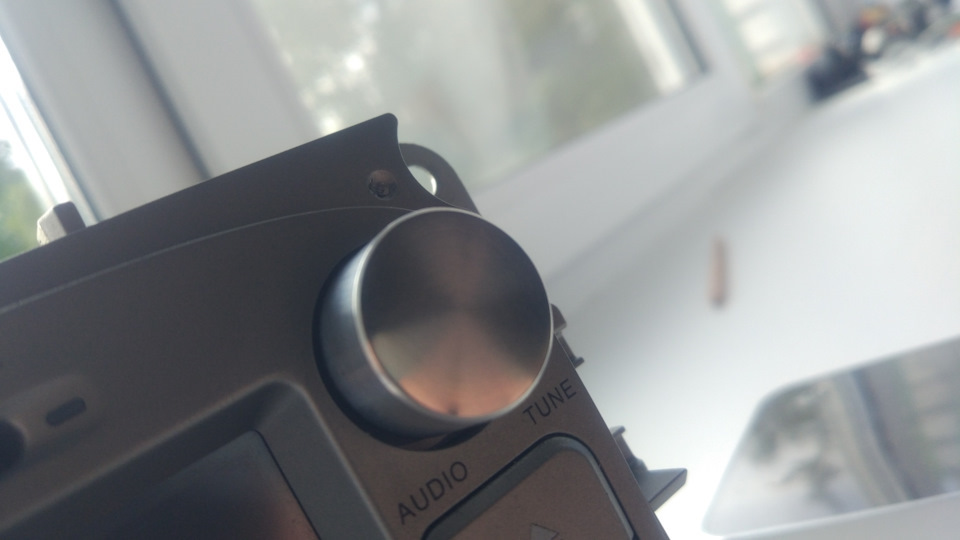

Для небольшой модернизации ГУ вновь демонтировал и примерил ручки на место – выглядит замечательно!

После хоть и радио можно настроить, и громкость пассажирам добавлять)))
Всем Спасибо за Внимание!
