Регулировка фар 2107 схема

Регулировка фар 2107 схема

Через каждые 20 000 км пробега, а на новом автомобиле после пробега первых 2000—3000 км, проверяйте и при необходимости регулируйте направление световых пучков фар. На автомобиле установлены фары с ассиметричным распределением ближнего света, имеющим резкую границу между светлой и темной зонами и позволяющим при правильной регулировке фар снижать ослепляющее действие на водителей встречных автомобилей.

Для регулировки фар:

  • поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сидении водителя и с нормальным давлением воздуха в шинах на горизонтальную площадку на расстоянии 5 м от белого экрана (рис. 64), расположенного в тени. Экраном может служить светлая стена дома;
  • начертите на экране осевую линию «О» и симметрично ей линии «А» и «В», расположенные в плоскостях, проходящих через центры фар. На высоте «b», соответствующей расстоянию центров фар от пола, нанесите линию 1, а ниже ее на 75 мм — линию 2;
  • установите ручку гидрокорректора на панели приборов в нулевое положение. Если автомобиль без гидрокорректора фар укомплектован блок-фарами с установочными винтами 4 (рис. 65), то поверните эти винты в крайнее левое положение;
  • включите ближний свет фар и, поочередно закрывая каждую фару, вращением регулировочных винтов 1 и 5 добейтесь, чтобы светотеневая граница совпадала с линией 2 (рис. 64), а наклонные отрезки выходили из точек «Е».

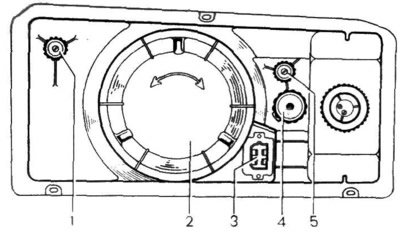

Рис. 65. Вид на блок-фару с моторного отсека:
1 — винт регулировки фары в горизонтальной плоскости; 2 — кожух фары; 3 — колодка; 4 — установочный винт; 5 — винт регулировки фары в вертикальной плоскости.

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Рис. 8–32. Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Регулируются фары вращением винтов 1, 5 (рис. 8–32), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Рис. 8–33. Схема регулировки света фар

Начертите на экране (рис. 8–33) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм — линию 2 центров световых пятен.

Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем. Если на автомобиле отсутствует гидрокорректор фар, то поверните установочные винты 4 (см. рис. 8–32), вставленные в блок-фары вместо рабочих цилиндров гидрокорректора, в крайнее левое положение.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые пучки фар.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 8–33), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Пошаговая регулировка фар ВАЗ-2107

Дорога перед автомобилем в темное время суток должна хорошо освещаться, при этом водители встречных машин не должны быть ослеплены фарами. Как правильно выполнить регулировку фар на ВАЗ-2107, чтобы они светили в соответствии с нормами? Об этом пойдет речь в данной статье.

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Читайте так же:
Регулировка фар для камаза

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

  • А, В, Е – центры ламп фар ближнего света;
  • С – линия расположения ламп фар ближнего света;
  • D – высота подъема пучков света (горизонтальная граница);
  • O – линия оси;
  • J – расстояние между лампами фар ближнего света;
  • h – расстояние от ламп фар ближнего света до поверхности площадки, где стоит машина.

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

  1. Автомобиль должен быть полностью заправлен.
  2. В багажник следует положить комплект обычного снаряжения – запаска, домкрат, инструменты.
  3. Обеспечить нормальное давление в шинах.
  4. На водительское сиденье в салоне нужно посадить помощника с таким же весом, который имеется у водителя данного транспортного средства, либо на него поставить груз с соответствующим весом.
  5. Обязательно следует проверить все крепежные соединения каждого осветительного фонаря.
  6. Убедиться в том, что регулировочные винты двигаются легко (на них отсутствует налет ржавчины)
  7. Очистить оптические приборы от загрязнений – поверхность линз должна быть прозрачной.

Регулируем фары на ваз 2107

Страница ВКонтакте () Группа ВКонтакте () Инстаграм …

Фары, ваз 2107,ЖизньАвто

парни привет,работы идут по моленьку)парни вот моя группа можете добовляться и кидать какие нить идеи что…

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Выполняем регулировку фар на ВАЗ-2107

Специалисты разработали алгоритм действий по наладке автомобильных осветительных приборов:

  1. Машина устанавливается на горизонтальной площадке (обязательно ровной):
  2. расстояние до экрана должно составлять 5 метров;
  3. положение – перпендикулярно экрану.
  4. На подготовленный экран наносится специальная разметка, которая должна соответствовать приведенной выше схеме.
  5. Выставляется рукоятка гидрокорректора фар в крайнее правое положение.
  6. Производится включение ближнего света.
  7. Вращается винт, специально предназначенный для регулирования горизонтального светового пучка, до тех пор, пока произойдет совмещение обеих границ пучка света – верхней и нижней (на экране это будет линия Е-Е).
  8. Вращается второй винт, предназначенный для вертикальной регулировки – следует добиться совмещения вертикальной линии (Е-Е) с местом излома верхней границы светового пучка.

Специалисты советуют обратить внимание на следующий нюанс: каждая из фар должна регулироваться индивидуально. Для этого вторую просто прикрывают (например, подходящим по размеру куском картона или ткани). А сама процедура регулировка аналогична описанной в алгоритме.

Советы экспертов

Опытные автолюбители дают несколько советов тем, кто хочет самостоятельно отрегулировать фары на ВАЗ-2107 в гаражных условиях.

  1. Всю процедуру нужно выполнять в темное время суток.
  2. Все оборудование должно находится в исправном состоянии, особое внимание необходимо уделить регулятору напряжения и генератору.
  3. Если лампочка фары мутная, то причиной этого может быть нарушенная герметичность соединения оптического узла, а это влияет на уровень потока света. Чтобы восстановить его герметичность, придется склеить герметиком все поврежденные фрагменты.
  4. После завершения процедуры наладки обеих фар, необходимо произвести проверку: в темное время суток выехать на дорогу и проверить автомобильные осветительные приборы в работе.
  5. Самостоятельную наладку фар можно выполнять только для себя, потому что для техосмотра подобная регулировка не подойдет. Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Регулировка фар ваз 2106 своими руками. Регулировка света фар своими руками. Разметка и процесс регулировки

Электросхема включения фар Ваз 2106: 1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар; 6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – замок зажигания.

Правильно установить огни в автомобиле — это не только удобство для водителя, который лучше и до сих пор видит. Это также один из ключевых элементов безопасности для нас и водителей, идущих с противоположного направления. Проблема неуместных фар в легковых автомобилях особенно заметна на ночных маршрутах. Вероятно, вы были ослеплены автомобилем, идущим в противоположном направлении. Многие водители просто не беспокоятся о том, правильно ли освещают его огонь. Между тем, проверка и регулировка освещения должна проводиться при каждом техническом осмотре транспортного средства.

Читайте так же:
Как правельно отрегулировать сцепление на камазе

Схема регулировки фар Ваз 2106

а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Идеально установленный ближний луч должен освещать около 140 метров дороги впереди. Это практически невозможно, поэтому хорошее регулирование считается сфокусировать луч так, что впереди нашего транспортного средства можно было увидеть около 100 метров.

Как оценить настраиваете себя погружают в машину, каковы стандарты, и если вы можете сделать это самостоятельно? Как свет должен устанавливаться в легковом автомобиле, определяется законом, как и предельные значения. Кроме того, параметры устройства должны быть на одном уровне и выровнены по отношению к транспортному средству, и то же место, где проводится исследование также должны быть выровнены.

Ваз 2106 регулировка света фар

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Также рекомендуются одобрения ламп. Что означают эти буквы, стрелки и цифры? Этот параметр можно найти на лампе по кругу. Еще одна важная проблема — стрелки, показанные на рисунке. В центре внимания был поставлен на рынок в нашей стране, она должна быть адаптирована к вождению справа — стрелка указывает влево. Если на лампе есть две стрелки, после соответствующей настройки отражатель может быть адаптирован как к левому, так и к правому движению.

Среди отметок мы можем найти дополнительное число, например 1, 3%. Это информация, необходимая для установки света. Указывает значение наклона фар. Станции инспекции транспортных средств проверяют настройку света с помощью специального устройства. Он должен быть правильно выровнен с автомобилем.

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Значение угла наклона фар устанавливается на ручке выше. Затем, наблюдая за проекцией нашего отражателя, мы должны установить правильную высоту. Используя бок о бок, мы гарантируем, что 15% отсечки на краю света и тени начнутся в центре светового луча.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.

  • Определите, насколько высоки прожекторы на стене.
  • Расположите автомобиль на расстоянии предпочтительно 10 метров.
  • Он может быть немного другим, но не менее 5 метров.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Читайте так же:
Регулировка тормозов на ваз с дисковыми задними тормозами

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Каждый владелец автомобиля в какой-то момент сталкивается с проблемой неправильной регулировки света передних фар: помимо того, что неотрегулированные фары не выполняют свою функцию в ночное время, так они еще создают угрозу для автомобилей, движущихся во встречном потоке.

На сегодняшний день существует три способа регулировки света: на СТО, с помощью специального оборудования и “по старинке”, т.е. вручную. Сейчас существует множество противников последнего способа, которые аргументируют это неточностью настройки и несоблюдением требований предъявляемых на техосмотре. К сожалению, в нашей стране не так много владельцев автомобилей, которые могут себе позволить качественное оборудование и воспользоваться услугами автосервиса, поэтому им доступна только ручная регулировка фар.

Порядок регулировки

Весь процесс можно разбить на три части:

  • Разметка ламп
  • Разметка на стене
  • Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

  • Мел, светящаяся лента либо что-то другое для разметки
  • Ровная стена
  • Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Регулировка света фар на ВАЗ

Добро пожаловать!
Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание!
Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Читайте так же:
Как отрегулировать тормозной кран на газели

Краткое содержание:

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание!
Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка:
1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

На фото стрелками показаны внутренние фары автомобиля ВАЗ 2106

Наружные фары автомобиля

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Схема регулировки наружных фар

Или же вот такую вот, для регулировки внутренних фар:

Данная схема предназначена для регулировки внутренних фар

Примечание!
Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание!
Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

Закрытые тряпкой правые две фары

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

Включенный ближней свет фар на автомобиле

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Регулировка при помощи отвёртки регулировочного винта наружной фары

Примечание!
При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Месторасположение регулировочных винтов наружной и внутренней фары

Примечание!
При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

8) Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Регулировка внутренней фары автомобиля

Примечание!
Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик:
Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Читайте так же:
Регулировка клапанов 8 клапанной ваз 21102

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

Согласно статистическим данным подавляющее большинство автомобильных ДТП припадает как раз на темное время суток, при этом каждое из них так или иначе, связано с недостаточной видимостью, или неверной настройкой фар головного света.

Плохо или неправильно отрегулированные фары не позволяют вовремя обнаружить препятствие, дорожный знак или разметку, в результате водитель управляет автомобилем почти что «вслепую», руководствуясь исключительно своей интуицией. В оптику современных автомобилей еще на конвейере устанавливают электронные системы, способные самостоятельно производить автокоррекцию фар без участия водителя. Благодаря датчикам и электронному блоку фары умеют приспосабливаться в зависимости от загруженности автомобиля, уклона дороги, накачки шин и других факторов. Кроме безопасности самого водителя правильная регулировка фар позволяет исключить вероятность ослепления других автомобилей, движущихся по встречной полосе.

Если фары оснащены автоматическим регулировщиком, то водителю не нужно переживать, умная электроника сама выберет оптимальный режим и обеспечит прекрасную освещенность. Однако если ее нет, ответственность за регулировку ложится на водителя, именно водитель обязан следить за правильностью регулировки осветительных приборов.

Самый простой и вместе с тем дорогой вариант — заехать на СТО, там регулировка фар делается быстро и качественно с применением современных технологий. Однако бывают моменты, когда ближайшее СТО находится в нескольких десятках километров или, к примеру, на регулировку фар попросту нету денег. В таком случае пригодится старый «дедовский» метод регулировки света фар при помощи специальной шкалы начерченной на стене. Кроме того, ежедневно вопросом как отрегулировать фары в домашних условиях задаются тысячи водителей. Учитывая такую популярность этой темы, я решил сделать детальную инструкцию о том, как делается регулировка фар на ВАЗ 2110.

Перед тем как настроить фары необходимо подготовить фары. От того насколько серьезно вы отнесетесь к подготовке будет зависеть качественно они будут выполнены.

  1. Как следует вымойте фары. Часто случается, что световой поток просто не в силах пробиться сквозь грязные линзы.
  2. Кроме того, нередко причиной слабого или рассеянного света могут стать дефекты стекла или отражателя фар. После того как помоете фары произведите визуальный осмотр, он поможет вам выявить повреждения (сколы и трещины). Обнаружив что-либо из вышеупомянутого обязательно замените стекло.
  3. Внимательно исследуйте отражатель, на нем не должно быть ни малейших повреждений, обнаружив малейшие дефекты — произведите замену отражателя.
  4. Для усиления светового потока можно поставить галогенные или установить ксенон на ВАЗ 2110.

Для того, чтобы регулировка света фар прошла «как по маслу», необходимо позаботиться о соблюдении всех необходимых для этого условий. Прежде всего, машина должна быть укомплектована, то есть: полностью заправленный бак, правильное давление в шинах, наличие запаски. На водительском сидении должен сидеть человек, вес которого равен вашему (как вариант может использовать мешок с песком).

Регулировка фар ВАЗ 2110 своими руками — детальная инструкция

  1. Чтобы правильно отрегулировать фары необходимо делать это на идеально ровной площадке, возле нее должна быть такая же стена, свет фар должен падать под углом 90°.
  2. Машина должна находиться на расстоянии 5 метров от стены.

На стене вам нужно изобразить рисунок следующего содержания см. фото.

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

  1. Вертикальные линии: осевая О, А и В, идут через точки Е, они должны соответствовать центру фар.
  2. Линии должны идти симметрично относительно осевой линии машины.
  3. Нарисуйте еще одну линию на уровне соответствующем середине фар (если мерить от пола), затем чуть ниже, (на 65 мм) нужно провести вторую линию, соответствующую центрам световых пятен.
  4. Если фары вашего автомобиля оснащены гидрокорректором фар, нужно его ручку, которая расположена на панели приборов, установить в положение, соответствующее нагрузке автомобиля ВАЗ 2110 с водителем.
  5. Далее, необходимо включить ближний свет фар и по очереди закрывать фары при помощи картона или плотной ткани. Начинать необходимо с правой фары.
  6. Регулировка света фар ВАЗ 2110 осуществляется посредством специальных регулировочных винтов (см. фото.) 1 и 2.

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

Регулировка фар считается законченной когда: верхняя черта световых пятен совпала с линией 2, а точки пересечения наклонного и горизонтального участков световых пятен — совпали с точками Е. Если у вас получилось именно так как на фото, считайте регулировка фар прошла успешно. Если же что-то где-то не совпадает, рекомендую начать сначала, и попытаться повторно отрегулировать фары.
