Особенность системы освещения автомобиля Мазда 6

Особенность системы освещения автомобиля Мазда 6

На автомобилях применя­ются блок-фары, объединяющие в себе фары ближнего и дальнего света (с галогеновыми и газоразрядными ксеноновыми лампами) и указатели поворота. Кроме того, в фарах на­ходятся лампы габаритного огня, которые мо­гут использоваться и как фонари стояночного света

Ближний и дальний свет фар включают левым подрулевым переключателем наружно­го освещения с помощью реле, расположен­ных в монтажном блоке в моторном отсеке.

В зависимости от комплектации на автомо­били устанавливают блок-фары трех типов.

В фарах обычного типа установлены галогеновые лампы накаливания дальнего (Н9) и ближнего (Н11) света, а также габаритные огни и указатели поворота. Изменяют конфи­гурацию луча света фар в зависимости от на­циональных правил дорожного движения (право- или левостороннее движение) при­клеиванием на специфические места рассеивателей специальной ленты с насечками.

В статье показаны несколько схем, основная часть схем в статье «Схемы электрооборудования автомобиля Мазда 6»

Схемы электрооборудования автомобиля Мазда 6

В фарах с системой бокового освеще­ния при повороте (AFS) используются газо­разрядные ксеноновые лампы (D2S) для ближнего и дальнего света и галогеновые лампы накаливания (Н11) для бокового осве­щения в повороте. Причем при движении в повороте поток света лампы бокового осве­щения с помощью проекционной линзы пово­рачивается в сторону поворота автомобиля.

В фарах без системы бокового освеще­ния при повороте используются газоразряд­ные ксеноновые лампы (D2S) для ближнего света и галогеновые лампы накаливания (Н9) для дальнего света.

Во всех фарах при поста­новке автомобиля на стоянку в плохо осве­щенном месте можно включить габаритные огни в режиме стояночного света только с од­ной стороны (стороны возможного проезда других транспортных средств).

Режим стоя­ночного света включают поворотом в соответ­ствующую сторону рычага переключателя ука­зателей поворота, если ключ в замке (выклю­чателе) зажигания находится в положении «О».

Противотуманные фары

На автомобили в нижней части переднего бампера установле­ны противотуманные фары.

Их можно включить только при включенном наружном освещении.

Схемы электрооборудования автомобиля Мазда 6

Схемы электрооборудования автомобиля Мазда 6

Задние фонари

В них установлены све­тодиоды стоп-сигналов и габаритных огней, лампы указателей поворота, света заднего хода, противотуманного фонаря.

Схемы электрооборудования автомобиля Мазда 6

Задний противотуманный свет

Лампу противотуманного света в заднем фонаре включают поворотом переключателя, уста­новленного на рычаге переключателя наруж­ного освещения и указателей поворота.

Схемы электрооборудования автомобиля Мазда 6

Указатели поворота

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях. Указатели правого или ле­вого указателей поворота включаются левым подрулевым переключателем.

В режиме аварийной сигнализации выклю­чателем аварийной сигнализации включаются все указатели поворота. Мигание ламп обес­печивается реле-прерывателем аварийной сигнализации.

Схемы электрооборудования автомобиля Мазда 6

Электрокорректор света фар

На автомо­били устанавливают электрокорректор света фар, позволяющий изменять направление пуч­ка света фар в вертикальной плоскости в зави­симости от нагрузки автомобиля.

На автомобилях с газоразрядными ксеноновыми фарами установлен автоматический корректор света фар второго поколения с динамической системой управления, учитывающей не только изменение угла наклона в зависимости от на­грузки автомобиля, но и изменение угла накло­на во время движения, вызванное действием аэродинамических сил (при длительной езде с большой скоростью).

Во избежание ненужных колебаний пучка света фар система не реаги­рует на колебания кузова, вызванные дорожны­ми неровностями и изменением его положения при разгоне и торможении.

Дополнительный стоп-сигнал на авто­мобилях с кузовом седан или хэтчбек установ­лен соответственно в крышке багажника или двери задка, а на автомобилях с кузовом уни­версал — в верхней части стекла двери задка.

Проверка и регулировка света фар

Проверку и регулировку света фар прово­дите на снаряженном автомобиле (с полно­стью заправленным топливным баком, ком­плектом инструментов и запасным колесом).

Читайте так же:
Регулировка оборотов мазда демио

Применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращай­тесь на специализированный сервис, распо­лагающий оптическими стендами.

Вам потребуются: отвертка с кресто­образным лезвием, ключ «на 10».

Предварительно проверьте и при необ­ходимости доведите до нормы давление воз­духа в шинах.

Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на рассто­янии 3 м. Положите на сиденье водителя груз массой 75 кг.

Особенность системы освещения автомобиля Мазда 6

Размечаем на стене экран, как показано на рисунке

Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (650 мм) на экране.

Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с од­ним водителем.

Включите ближний свет.

Рекомендуется регулировать направле­ние светового пятна для каждой фары в от­дельности. Вторую фару во время регулиров­ки закройте непрозрачным материалом.

Особенность системы освещения автомобиля Мазда 6Особенность системы освещения автомобиля Мазда 6

Откройте капот и, вращая регулировоч­ные винты, отрегулируйте (если расположе­ние световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и вертикали.

Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пе­ресечения горизонтальных и наклонных уча­стков световых пятен.

Если на автомобиле установлены противо­туманные фары, то направление их пучка света необходимо отрегулировать только по высоте.

Особенность системы освещения автомобиля Мазда 6

Вращая регулировочный винт (пока­зан на фото стрелкой), добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.

Возможные неисправности освещения и световой сигнализации и способы устранения

Не горят отдельные лампы фар и фонарей

Проверьте цепь и замените предохранители

— перегорели нити ламп

— повреждение проводов, окисление их наконечников или ослабление соединений проводов

Проверьте, замените поврежденные провода, зачистите наконечники

Указатели поворотов не выключаются автоматически после прохождения поворота

— повреждение механизма возврата в исходное положение рычага переключателя указателей поворота

Замените блок переключателей

Не включается ближний или дальний свет фар

— перегорели нити ламп

Замените подрулевые переключатели

Не работает стоп-сигнал

— неисправен выключатель стоп-сигнала

Не фиксируются рычаги подрулевого переключателя

— разрушение фиксаторов рычагов

Замените блок переключателей

Сигнализатор включения указателей поворота мигает с удвоенной частотой

Замена ламп дальнего света Мазда 6 / Mazda 6 на светодиодные лампы Optima Cobalt H15 с ДХО

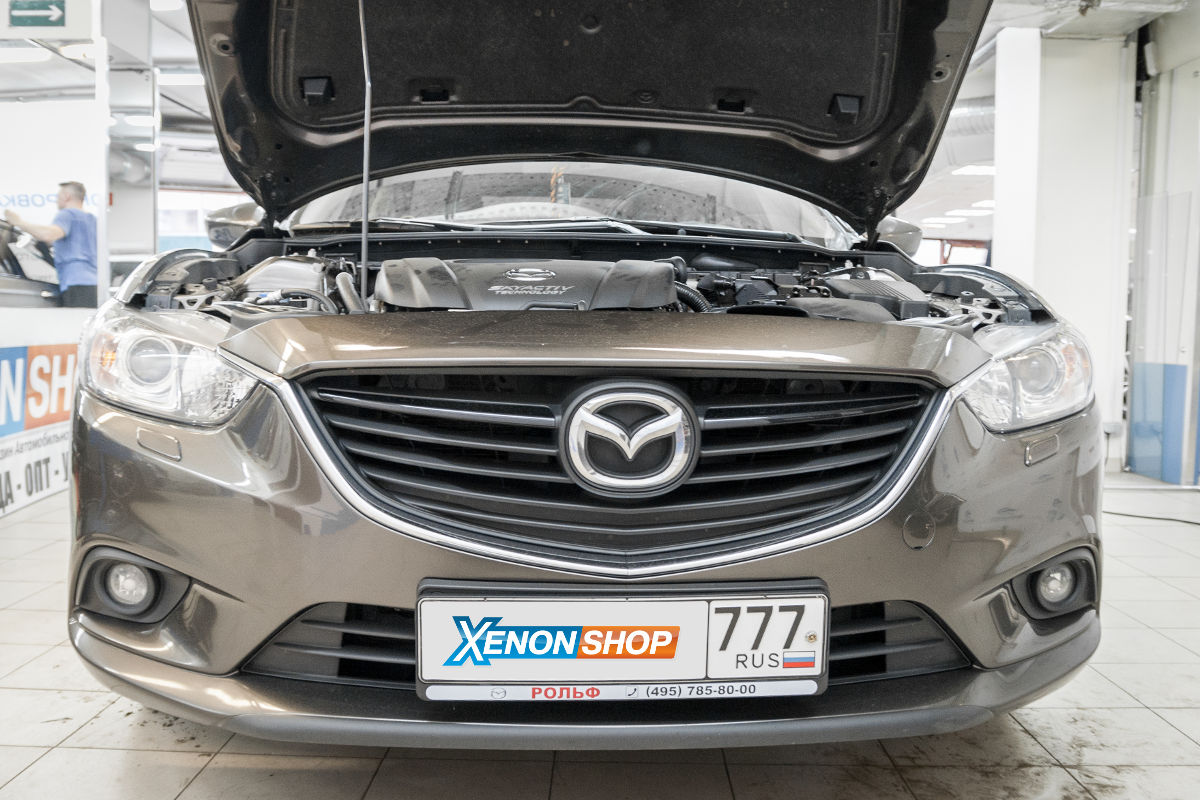

Владелец автомобиля Mazda 6 обратился к нам с просьбой поменять перегоревшие лампочки с цоколем H15 в дальнем свете на светодиодные лампы Optima Cobalt H15, которые помимо стандартного режима дальнего света могут работать в качестве дневных ходовых огней. Головной свет – наша самая частая работа, но, конечно, наш автосервис на «Мельникова, 5» предлагает и другие услуги по детейлингу.

Светодиодные лампы и би-линзы Optima после ряда тестов продемонстрировали очень хороший результат, их часто покупают, и мы часто предлагаем их к установке клиентам, которые, конечно, по итогам работы оказываются весьма довольны результатом. Светодиоды в отличие от штатного галогена или ксенона не греются до высоких температур ( максимальная температура нагрева LED-лампы равна 60 градусам ), плюс к этому срок их службы чрезвычайно высок и достигает четырех лет.

image description image description

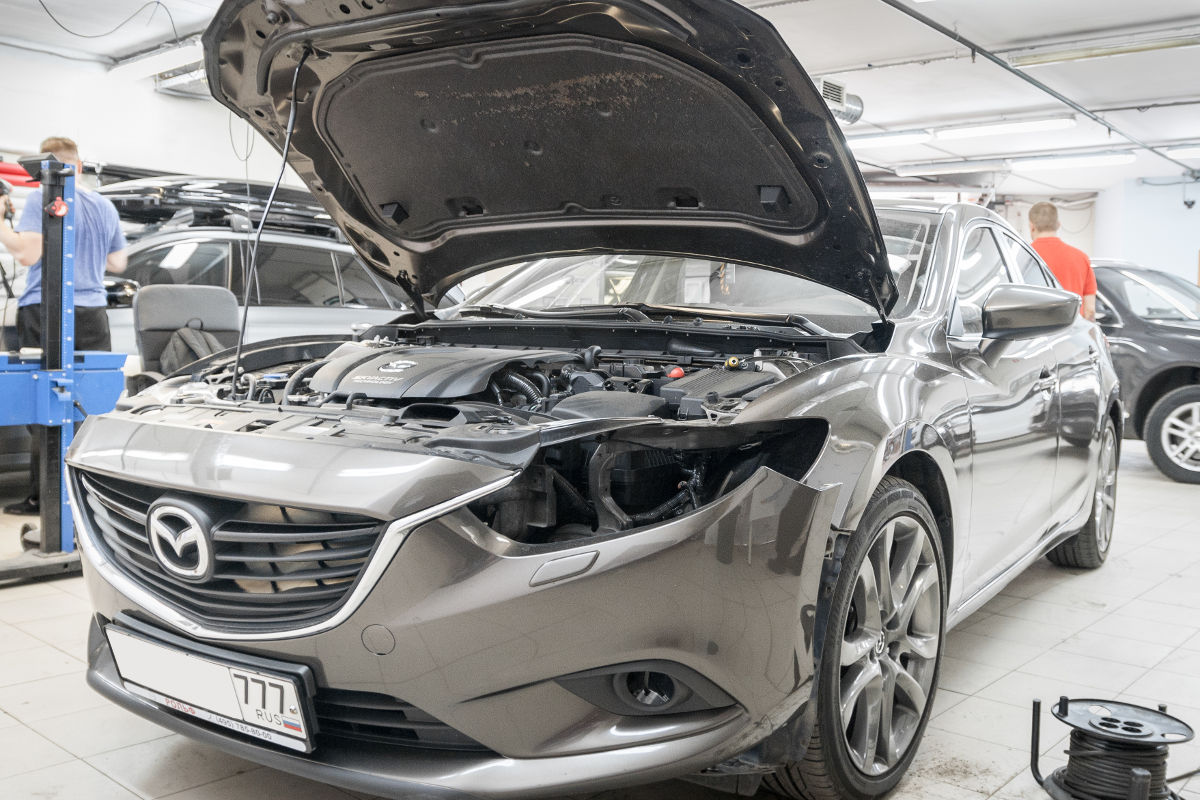

Чтобы снять фары на Mazda 6 необходимо демонтировать бампер – это весьма трудоемкий процесс, поэтому общее время работы увеличивается и по итогам можно сказать, что на всю работу ушло примерно 60 минут . Когда мы сняли бампер и фары, то приступили к замене ламп: штатные лампы сгорели – это хорошо видно по выгоревшему следу (нагару) на стеклянных колбах.

Читайте так же:
Как отрегулировать свет фар на мазде 3 2008 года

image description image description

Процесс установки в дальний свет двухнитевых светодиодных ламп Optima Cobalt H15 ничем не отличается от установки обычных галогеновых лампочек – они отлично встали в штатное место без каких-то дополнительных манипуляций : фару пилить не пришлось, а по завершению монтажа ламп в фары Mazda 6 мы вернули их обратно, подключив к бортовой сети и установив на место бампер автомобиля.

image description image description

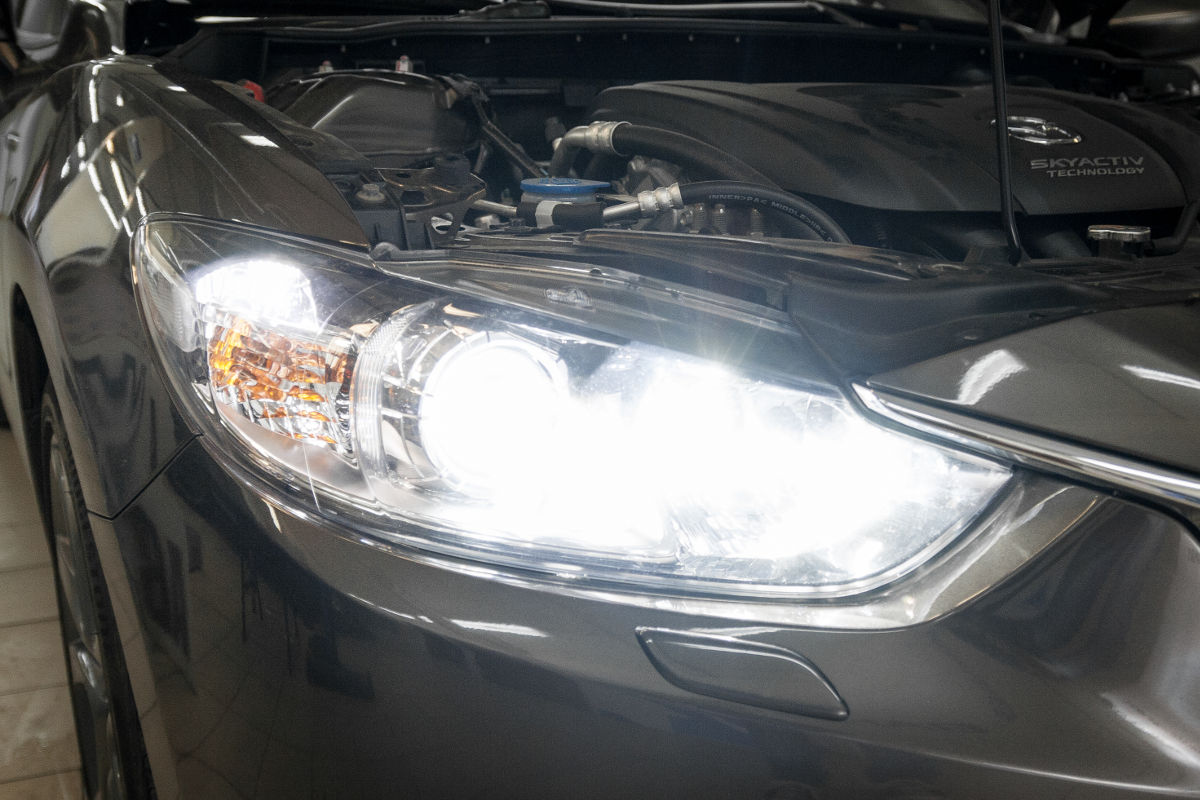

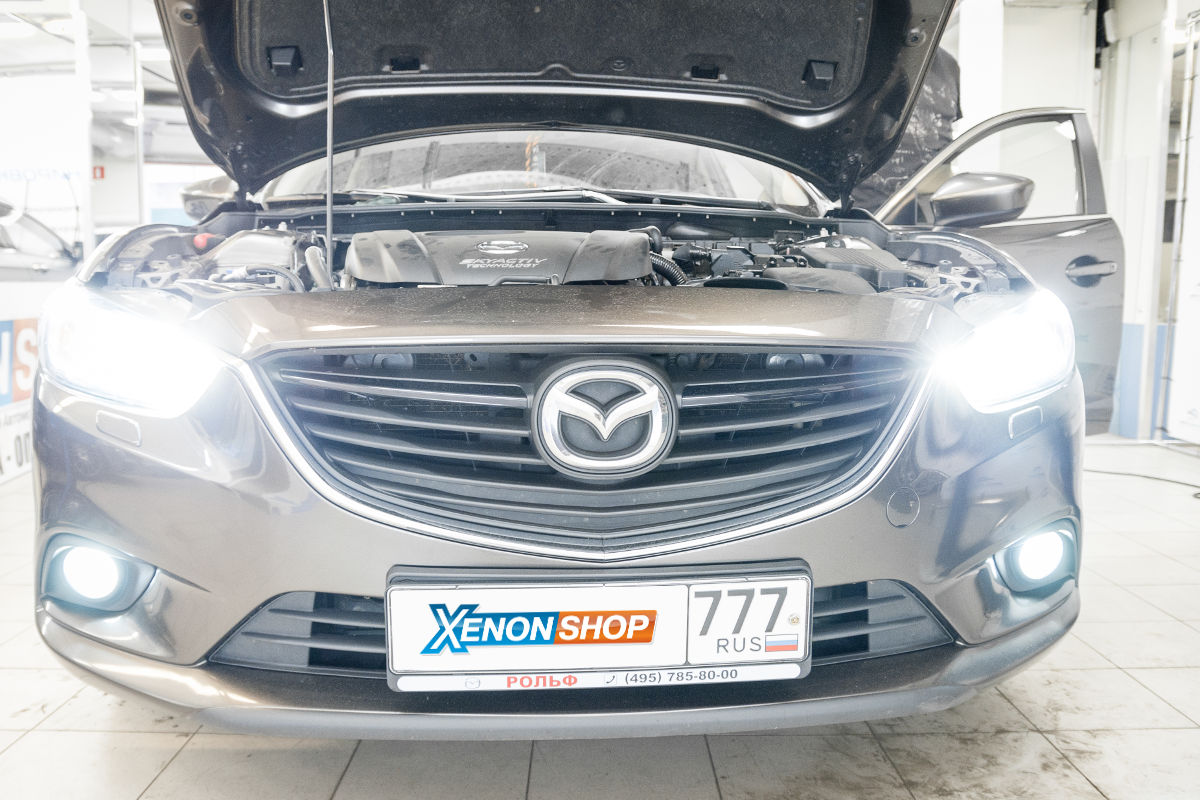

Проверим, что получилось – фары продемонстрировали отличный яркий белый свет. При этом стоит уделить внимание работе нового дальнего света: так как светодиодные лампы Optima Cobalt H15 являются двухнитевыми, то при ярком свете автоматически активируется функция дневных ходовых огней (ДХО) , при заезде, к примеру, в тоннель, ДХО гаснут и включается ближний свет. Дальний свет же включается по необходимости непосредственно водителем.
