Установка ксенона на Mazda 6

Установка ксенона на Mazda 6

Произведена установка комплекта ксенона H11 5000K на Mazda 6, добавлены белые светодиоды в габаритный свет, а также заменены лампы в ПТФ. После установки ксенона проведена регулировка света фар на лазерном стенде. А теперь подробнее о процессе установки и регулировки ксенона.

Автомобиль со штатными галогенными лампами до установки ксенона.

Форма светового потока до регулировки на штатных галогенных лампах.

На автомобиле изначально установлены галогенные лампы Н11.

Будем устанавливать комплект ксенона Н11 5000 кельвинов.

Проверяем работу корректора фар, перед регулировкой его нужно установить на "0".

Сила света левой фары после регулировки с установленным ксеноном.

Форма светового потока левой фары до регулировки. Светит немного выше нормы, но светотеневая граница четкая и правильная.

Световой поток после регулировки (левая фара).

В габариты решено было установить светодиоды белого цвета.

На фото фара до установки ксенона и светодиода и после.

Сравнение ксеноновых ламп и галогенных. На одной фаре уже установлен ксенон, на другой пока штатные лампы.

Проверка светового потока и силы света правой фары до установки ксенона.

Сила света правой фары с галогенной лампой – 8,7.

Сила света правой фары после регулировки с установленным ксеноном – 38,3.

Увеличение силы света после установки ксенона в 4 раза

При замене штатных галогенных ламп на ксеноновые удалось добиться следующих показателей:

  • По левой фаре увеличение силы света с 3,9 до 18,4.
  • По правой фаре увеличение силы света с 8,7 до 38,3.

По каждой фаре после установки ксенона сила света увеличена более чем в 4 раза.

Разница между показаниями по левой и правой фаре обусловлена тем, что на левой фаре оплавлен отражатель из-за того, что ранее там была установлена лампа, не подходящая по мощности. Но даже на фаре с поврежденным отражателем показатели силы света увеличены в 4 раза.

Замена ламп в противотуманных фарах

Дополнительно к установке ксенона решено было заменить лампы в противотуманных фарах. Туда поместили лампы из головного света. Они окрашены синим цветом и хорошо сочетаются с ксеноном в ближнем свете.

Некоторые нюансы регулировки фар на Мазда 6

Некоторые нюансы регулировки фар на Мазда 6

Популярная линейка автомобилей Mazda 6 выпускается с 2002 года (в Японии называется Mazda Atenza). За это время сменилось три поколения и выпущено 22 модификации, на которые указываю литеры после названия, например, Mazda 6 GG, GH или GY и другие, в зависимости от периода выпуска и формы кузова.

Читайте так же:
Регулировка рулевых реек мазда 6

Особенности фар Мазда 6

Осветительные системы автомобилей этой линейки разнообразны и зависит от модификации авто. Есть общее — это суппорт фары.

Выпускают суппорта для систем освещения с двумя и четырьмя лампочками:

  • С раздельным регулированием ближнего и дальнего света, для чего может потребоваться специальный инструмент.
  • С единым регулированием всего блока. Правильное освещение в различных режимах обеспечивается точной сборкой и установкой осветительного блока на автомобиль.

Суппорта различаются по конструкции механизма выставления пучка и схеме отведения тепла, т.к. ксеноновые и галогенные лампы нагреваются по-разному. Для унификации конструкции посадочного места фары присоединительные размеры суппорта и кузова делают одинаковыми для разных моделей автомобилей, но не всегда. Возможность замены осветительного блока и изменение возможностей регулировки фар Мазда 6 следует уточнять по каталогу.

Технология регулировки фар Mazda 6

Общая концепция правильной установки — положение светового пятна ближнего или дальнего света на определенной высоте и смещением на определенную величину вправо, для снижения эффекта ослепления встречного водителя.

Схема светового пятна различается в зависимости от:

  • Типа источника света (галоген или ксенон);
  • Возможности раздельной регулировки. При раздельных лампах на ближний и дальний свет установка положения оптики производится раздельно. Моноблочные конструкции фар допускают только совместную регулировку ближнего и дальнего света;
  • Наличия электронной, электромеханической или ручной регулировки. Важно, что положение «0» корректора соответствует предельному верхнему положению светового пятна.

Перед операцией контроля и изменения положения пучка машина разгружается (кроме запаски и штатного набора инструментов), проверяется давление во всех шинах и доводится до необходимого с точностью до 0,1 атм. Аккумулятор должен быть полностью заряжен. Во время работы с одной стороной другая отключается или закрывается экраном. При раздельной регулировке фар Мазды 6 следует выдерживать параметры области перекрытия световых пучков левого и правого осветительного приборов.

Регулировка фар своими руками

С технической точки зрения установка правильного светового потока не представляется сложной. Но потребуется аккуратность и точность исполнения разметки (6 горизонтальных и вертикальных линий) на вертикальной стене, которая примыкает к ровной горизонтальной поверхности. Не следует применять усилие к вращению регулировочных винтов. Общее правило — с помощью регулировочного винта пучок опускается ниже уровня разметки, затем поднимается, создавая натяг, который удерживает точное положение долгое время.

Читайте так же:
Регулировка зазор клапанов мазда 626

Замена ксеноновых линз Mazda CX7 / Мазда СХ7 + полировка фар изнутри и снаружи

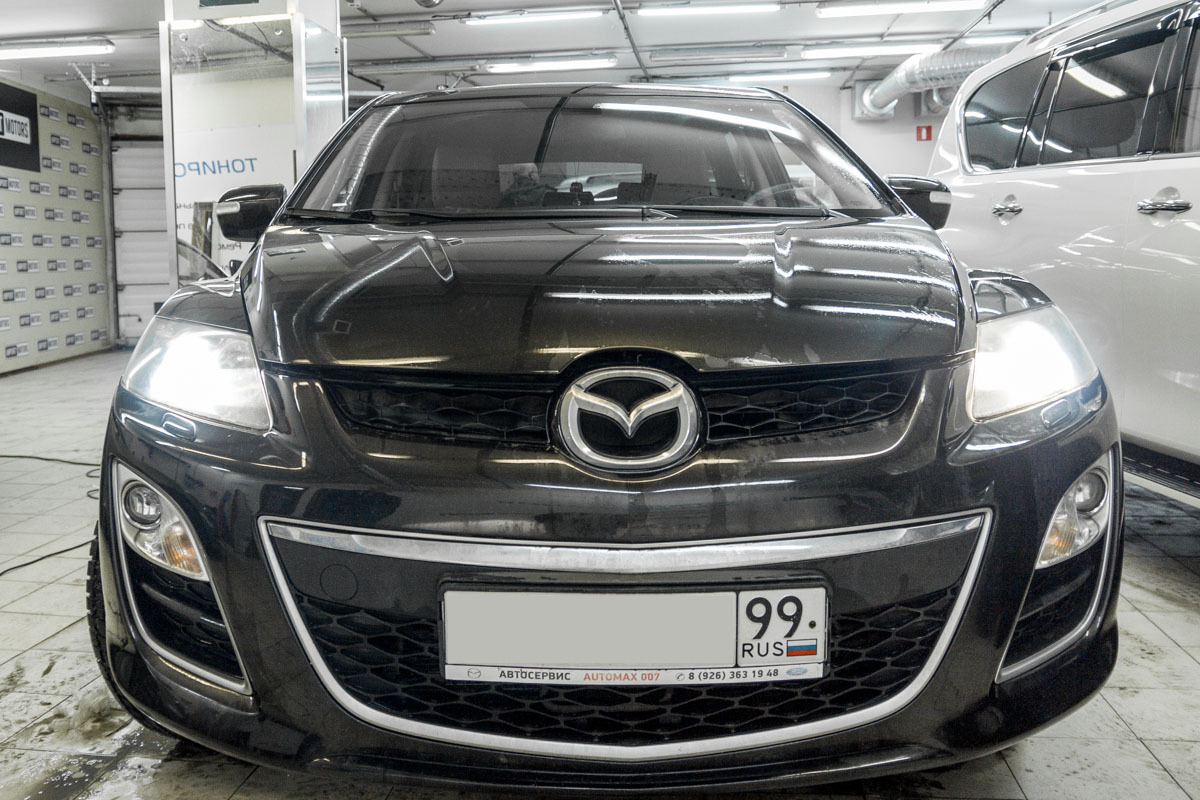

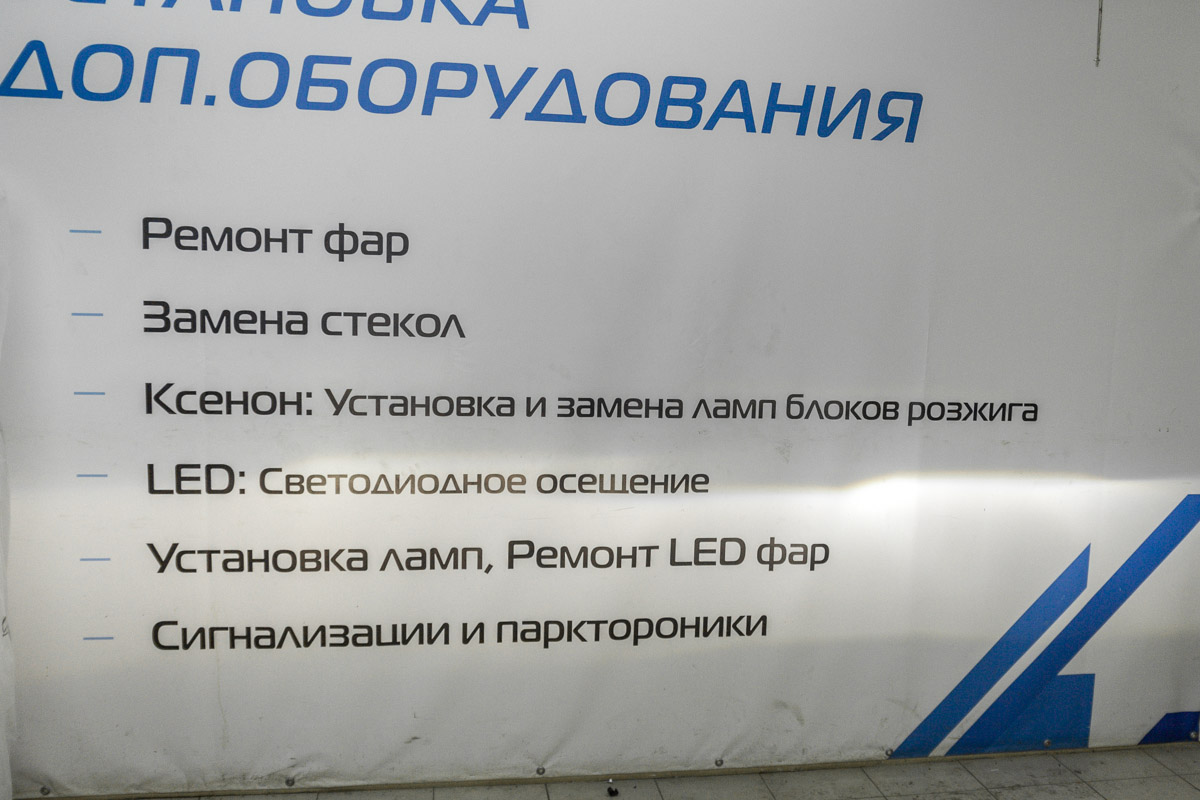

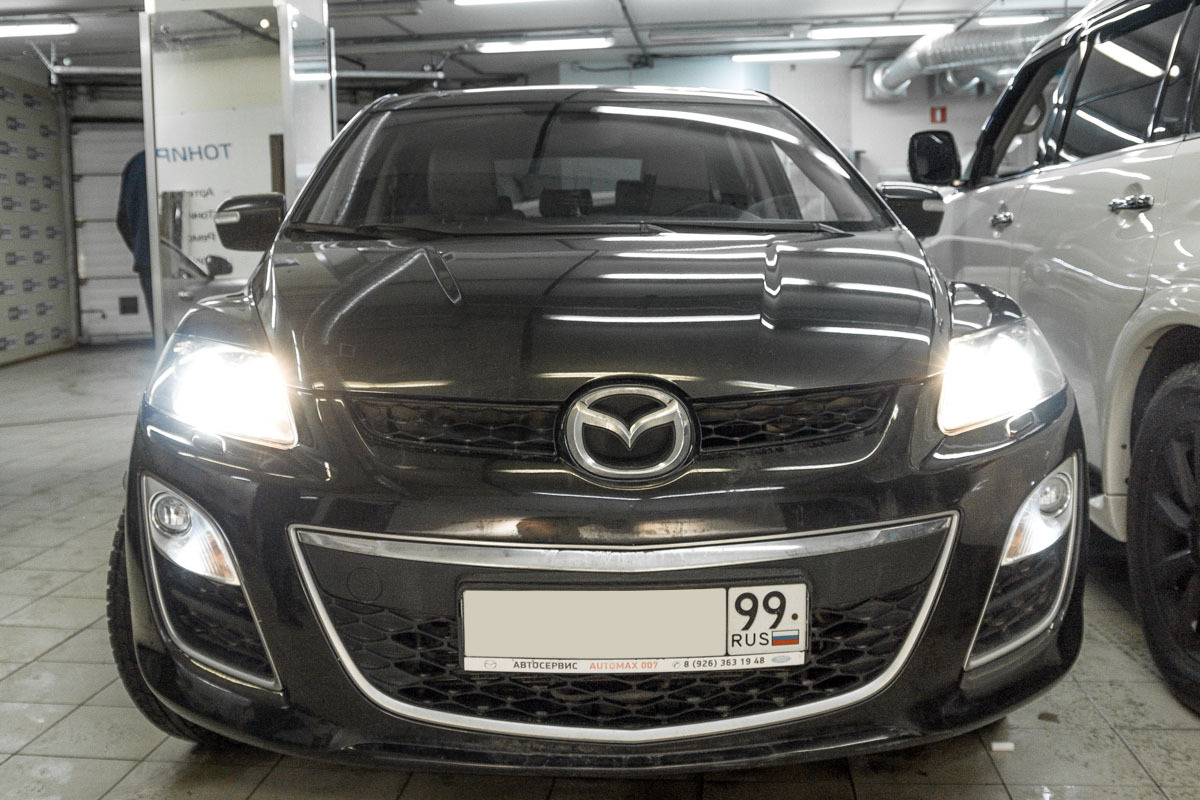

На днях к нам приехал автомобиль Mazda CX7 на замену штатных ксеноновых линз (есть модификации данного авто с галогенным и ксеноновыми линзами), которые не демонстрировали уже никакой яркости – на стене мы увидели лишь слабый свет от штатной оптики, поэтому однозначно ее следует менять вместе с ксеноновыми лампами.

image description image description

Клиент привез все необходимое оборудование с собой – это оказались биксеноновые линзы Hella неизвестной модели, вероятней всего, что Hella 3R.

image description image description

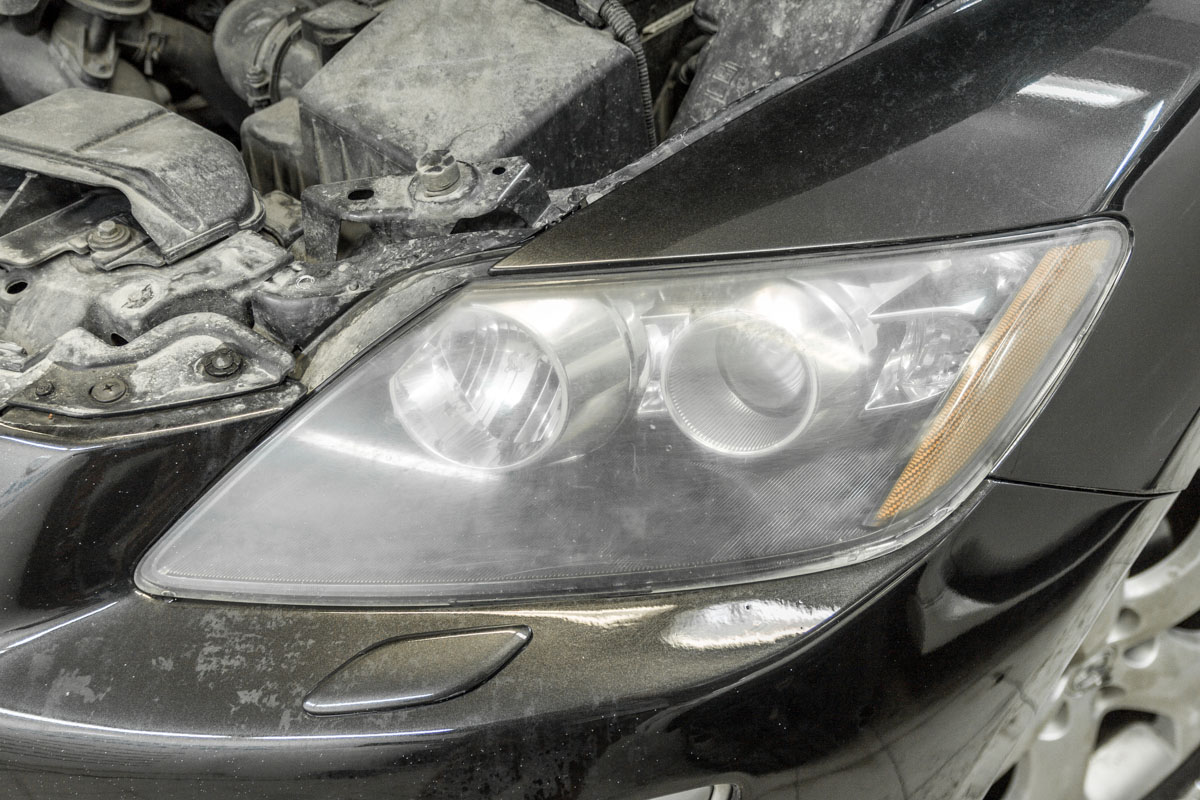

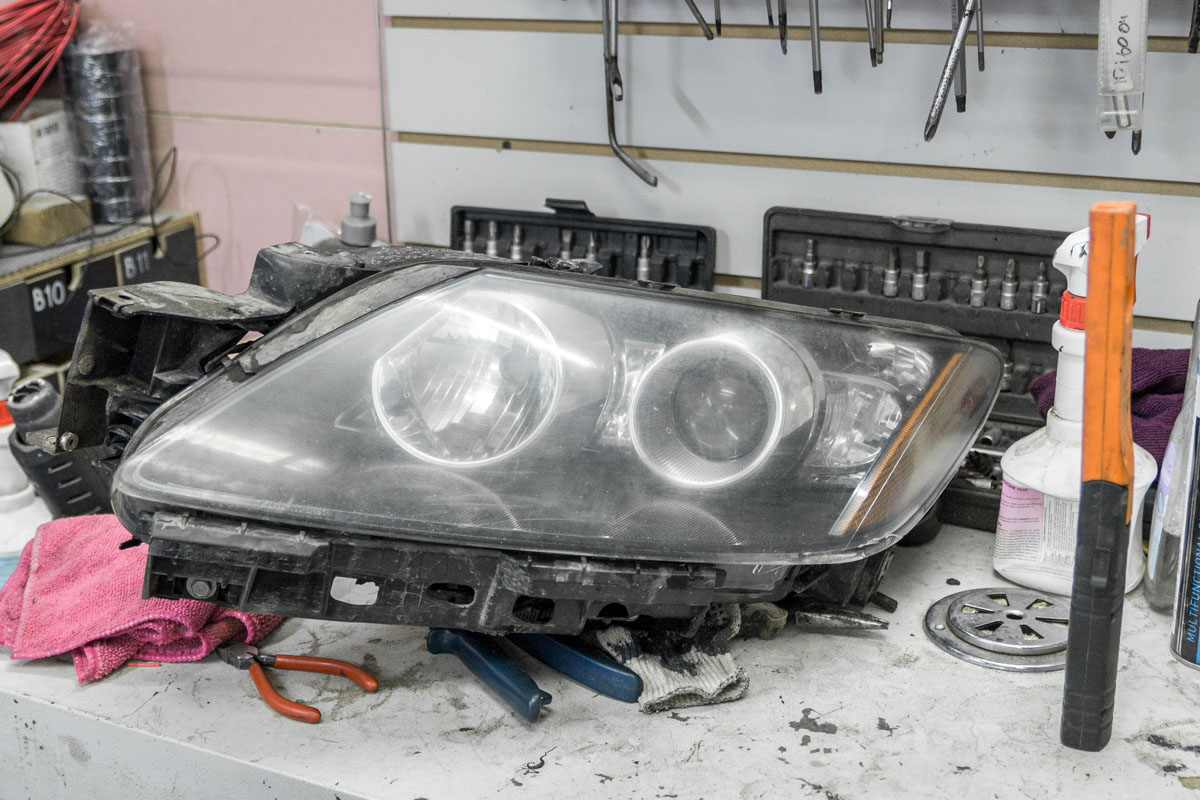

Дополнительно мы обратили внимание владельца на плохое состояние стекол фар – они покрылись из-за постоянного взаимодействия с пескоструем царапинами, причем потертости сформировались даже изнутри, поэтому было принято решение о комплексной полировке стекол фар внутри и снаружи.

image description image description

Что касается биксеноновых линз Hella 3R, то у нас большой опыт работы с ними: они хорошо рассеивают свет ламп, имеют минимальную боковую засветку, за счет чего не слепят встречные автомобили. Устанавливаются они на штатное место через переходные рамки в практически любой автомобиль, так как имеют универсальный диаметр 3 дюйма, но перед их покупкой стоит все-таки убедиться в том, что данная оптика подходит конкретно под ваше авто.

image description image description

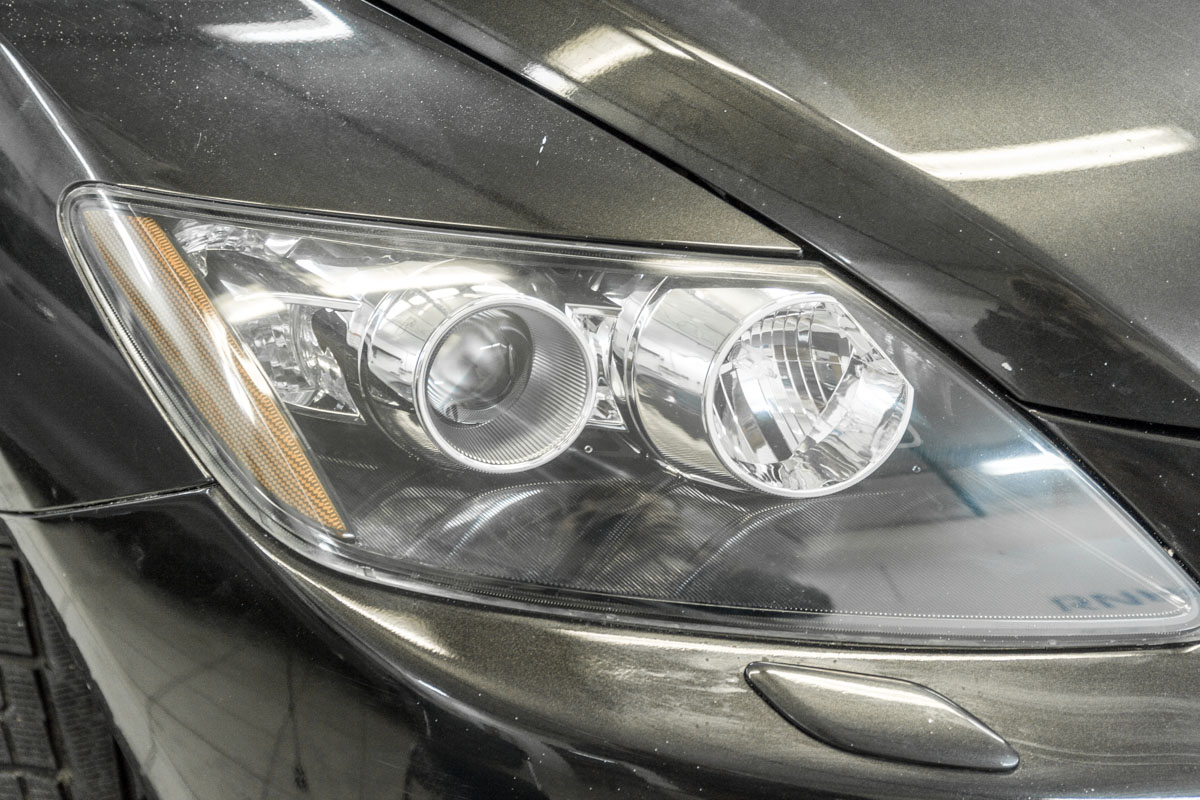

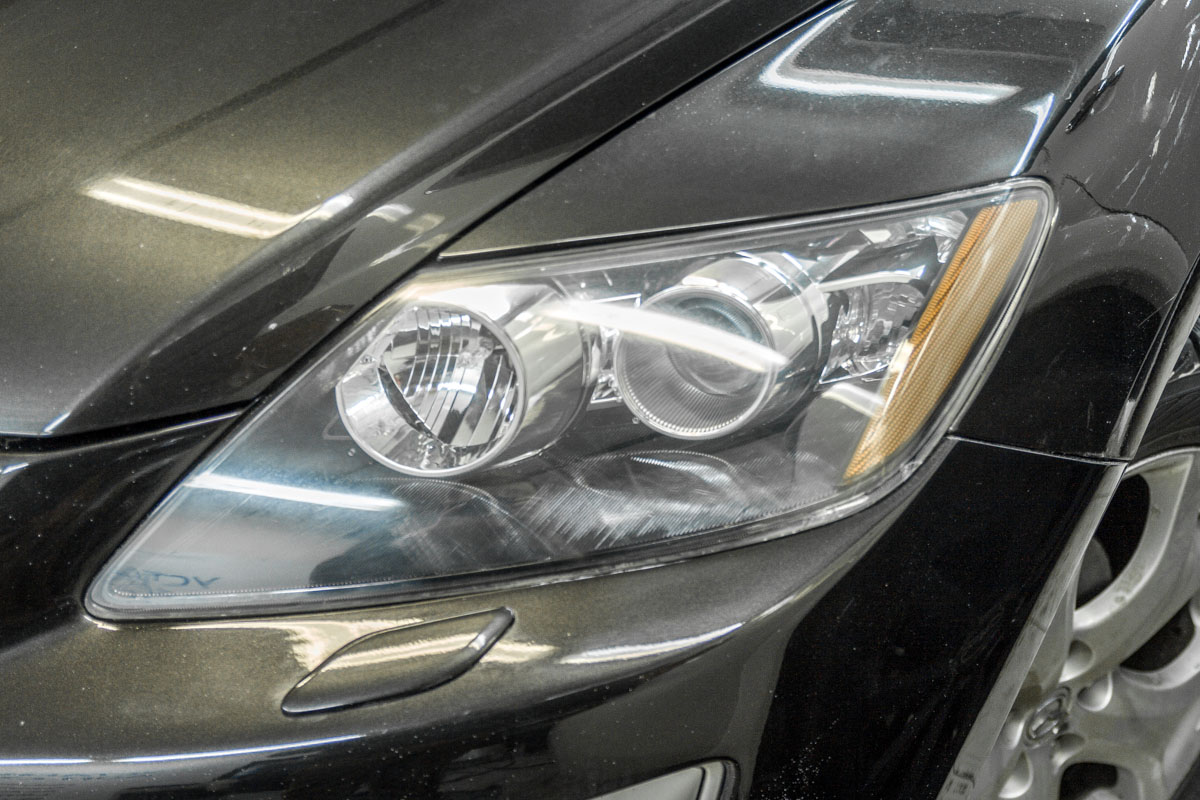

Работа по замене линз на Mazda CX7 занимает в среднем 3-4 часа – этот автомобиль относительно простой в плане замены оптики. В первую очередь мы скидываем бампер и снимаем обе фары, отправляя их после демонтажа в промышленную печку на разгерметизацию. Разобрав фары, мы приступаем к полировке внутренней стороны стекол фар, а также к удалению старых линз и установке билинз Hella 3R.

image description image description

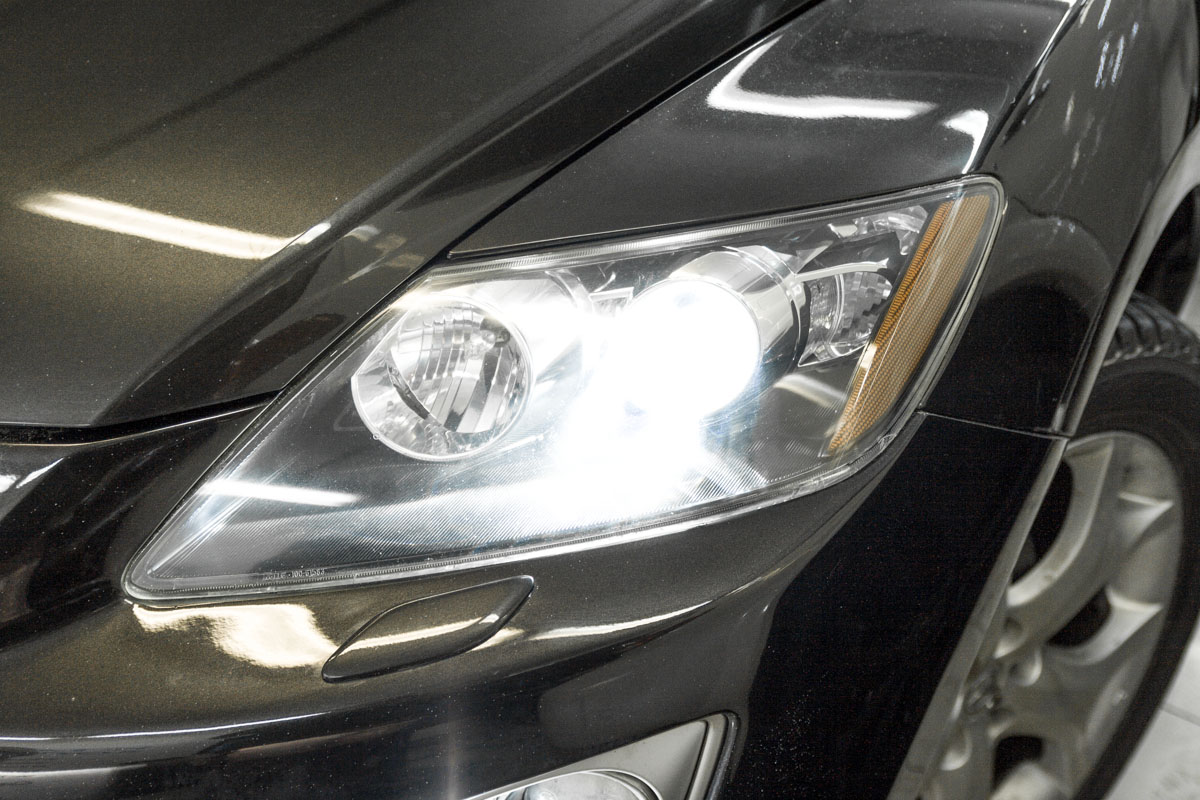

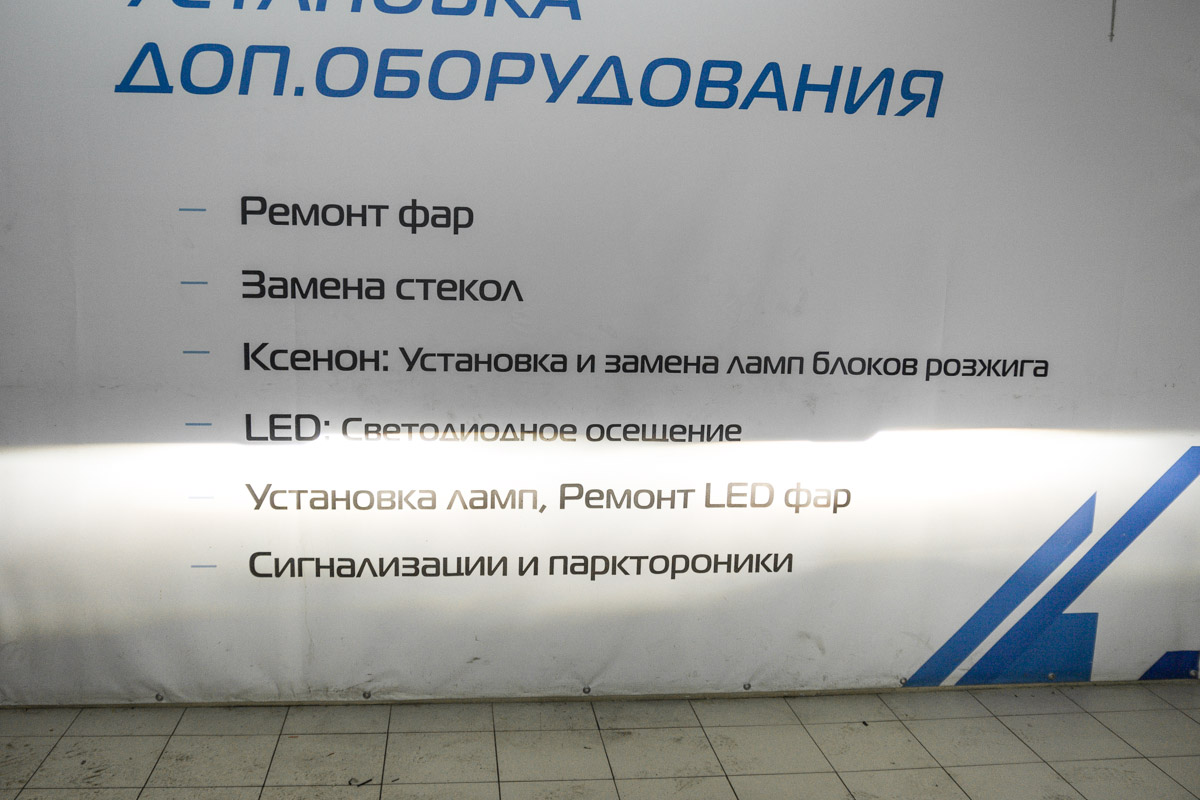

Осталось только собрать фары Мазды СХ7 с новыми биксеноновыми линзами и вернуть их на автомобиль – по окончании их установки мы полируем внешнюю сторону фар , как видите, результат хорошо заметен, фары обновлены по максимуму. Полировка осуществляется с помощью фирменных абразивных жидкостей 3M, хорошо удаляющих царапины и мелкие сколы.

image description image description

image description image description

Во время работы мы предложили заменить габариты на белые светодиодные лампы XS LED W5W, чтобы они светили примерно в тон с новыми линзами. В конечном итоге мы хорошо усилили головной свет Mazda CX7, обеспечив владельца мощным световым потоком, что заметно на фотографиях светотеневой границы на стене, со стороны автомобиль также преобразился за счет яркого свечения фар и габаритов.

Регулировка биксенона мазда 6

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 1

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 2

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 3

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 4

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 5

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 6

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1 - фото 7

Mazda 6 - замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5" ( 64мм) H1

Mazda 6 GG — замена линз на биксеноновые Ultimate +50% LIGHT G5 2,5″ (⌀64мм) H1

В автомобиль Mazda 6 на заводе устанавливаются галогенные или ксеноновые линзы, в зависимости от комплектации. К сожалению, оба варианта линз со временем выгорают и заменой ламп ситуацию не исправить, на 100% фары светить на будут. Для улучшения света фар мы предлагаем, заменить заводские галогенные линзы Al Bosch на биксеноновые линзы 2,5″ дюйма с улучшенной светосилой Ultimate +50% LIGHT. Результат нашей работы смотрите ниже на видео.
Для Mazda 6 мы предлагаем комплексное решение по модернизации освещения — полировку, чистку фары внутри и установку биксеноновых линз

Читайте так же:
Как отрегулировать сцепление на mazda 626

Установочный комплект:

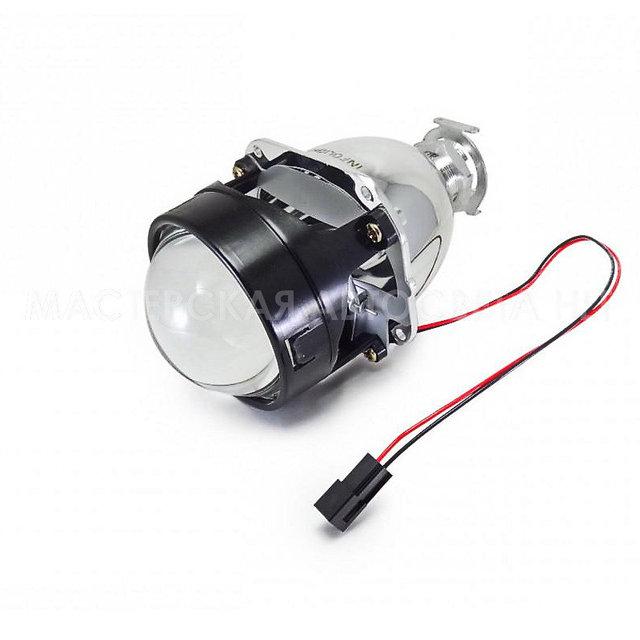

    Биксеноновые линзы Ultimate +50% LIGHT G5 2,5″ (⌀64мм) H1, маски стандарт
  • Комплект ксенона MLUX SIMPLE 35 ВТ H1

Возможны различные (по желанию) комплекты линз, ксенона и ДХО.

Перечень проводимых работ (услуга):

Снятие / установка бампера; Снятие / установка фар; Разборка / сборка, герметизация фар; Ремкомплект или замена герметика; Изготовление переходных рамок; Инсталляция би-ксеноновых линз; Настройка линз по уровню горизонта; Инсталляция ксенона; Регулировка света фар.

Гарантия на комплект 12 мес.

Запишись на установку сейчас!

+38(067) 65-999-75

Профессиональный уровень

Мастерская Автосвета HLT специализируется на модернизации (ретрофит) старой оптики с помощью новых, современных технологий, ремонте и обслуживании авто/мото оптики. А также продажей современных и качественных комплектующих. Теперь для вашего автомобиля, точнее для фар, доступны новые современные и светосильные компоненты, это биксеноновые и светодиодные Bi-LED линзы. Такой апгрейд значительно улучшит световую мощность фар от 700-2100 люмен до 8000 люмен, без ослепления встречного трафика.
На сегодняшний день все более популярным становится светодиодное освещение. Причины вполне очевидны — светодиодные Bi-LED линзы и лампы имеют более длительный срок службы, используют меньше энергии и улучшают безопасность с их быстрым временем отклика.
Наша цель — предложить вам лучшие решение для модернизации системы освещения вашего автомобиля. Мы постоянно находимся в процессе поиска последних и лучших технологий на рынке автомобильного освещения. Профессиональный уровень и многолетний опыт специалистов, работающих в нашей мастерской, позволяет нам предоставлять многолетнюю гарантию на все виды предоставляемых услуг.
Мы делаем свою работу качественно, с индивидуальным подходом и уважением к каждому клиенту, мы делаем даже ту работу, за которую не берутся другие (ознакомится с нашими работами можно в разделе Установка / Замена би-ксеноновых линз в фарах). Мы считаем, что надежность и обслуживание важны для успешного ведения бизнеса. Когда вы не знаете, с чего начать, мы будем рады помочь вам!

Читайте так же:
Как отрегулировать карбюратор мазда 626

Гарантия. Консультации. Техподдержка.

Мы предоставляем гарантию на все виды товара. Вы также получаете бесплатную личную поддержку и консультацию от Мастерской автосвета и установочное видео (в зависимости от марки авто), чтобы дать вам пошаговое руководство по установке. В зависимости от ваших навыков для переоснащения требуется от полудня до двух дней, чтобы установить биксеноновые линзы в ваш автомобиль.

Честная цена

Мы работаем без искусственных накруток и завышений, поддерживаем лояльные цены. У нас действует выгодная система скидок и специальные дисконтные программы.
Поэтому нам доверяют и с нами сотрудничают. Поэтому мы ― одни из лучших.

Комплексное решение проблемы

Вы можете не только купить необходимое оборудование на нашем сайте, но и установить его в нашем установочном центре.
Перечень проводимых работ:

    ;
  • установка биксеноновых линз в рефлекторную авто/мото оптику любой сложности:
  • установка и замена светодиодных линз;
  • установка светодиодных ламп головного света;
  • устранение запотевания фар дневных ходовых огней (в том числе «ангельские глазки»);
  • установка ПТФ; ;
  • оклейка фар защитной пленкой;
  • покраска деталей фар;
  • мойка внутренностей фар;
  • замена штатных блоков розжига;
  • замена штатных ксеноновых ламп;
  • диагностика светового оборудования;
  • регулировка света фар и многое другое.
  • установка противоугонных механических замков;

Как подобрать биксеноновые линзы для своего автомобиля.

Вариант №1
Если у вас галогенные фары с рефлекторным отражателем и лампами с цоколем Н7 или Н4, идеально для установки подойдут биксеноновые линзы пятого поколения G5 2,5 и 3,0 дюйма. Инсталляция происходит без ущерба для ваших фар ( не требуется ни каких доработок и подрезки отражателя) с помощью адаптера под нужный цоколь линза легко устанавливается и центруется. Линзы можно устанавливать самому, на установку потребуется 4-8 часов в зависимости от собственной квалификации. В линзы устанавливаются ксеноновые лампы с цоколем Н1. Линзы можно комплектовать декоративными масками, подходящими под интерьер фар и ангельскими глазками вместо габаритов.

Вариант №2
Фары с рефлекторным отражателем и лампами с цоколем Н11; HB3; HB4.
Для установки подойдут также линзы G5, но потребуется доработка посадочного места, проще говоря надо рассверлить отверстие куда вставляется лампа, под размер крепежного хвостовика линзы.

Читайте так же:
Регулировка стояночного тормоза мазда демио

Вариант №3
Фары с рефлекторным отражателем и лампами с цоколем H4. В эти фары кроме линз G5 можно устанавливать более габаритные трех дюймовые линзы G6/Q5 под лампу D2S. Установка тоже не представляет особых сложностей. Преимущество данных линз в хорошей ширине пучка света что очень хорошо для автомобилей с высоким расположением оптики. И большой плюс в том, что можно установить в линзы оригинальные лампы D2S Philips и Osram. Также линзы можно комплектовать декоративными масками, подходящими под интерьер фар и ангельскими глазками вместо габаритов.

Вариант №4
Фары с любым галогенным цоколем. Можно устанавливать любые штатные линзы. Но в этом случае инсталляция требует определенных знаний и навыков. Линзы крепятся к отражателю на 4 шпильках, при этом задняя часть отражателя отрезается. При данной установке важно правильно совместить дальний и ближний свет. Плюсы – можно установить любые биксеноновые линзы и оригинальные лампы Philips и Osram.

Вариант №5
Фары с оригинальными галогенными или ксеноновыми линзами.
В оригинальных фарах замену линз производят по двум причинам – это выход из строя линз ( как любая запчасть в автомобиле, линзы тоже изнашиваются и теряют свою светоотражающую силу) или изначально линзы не высокого качества. Здесь несколько вариантов замены линз. Первый самый простой, но не всегда самый лучший – это замена на такие же оригинальные линзы, но учитывая технологичный прогресс можно установить линзы более современные и лучшего качества. Вариант второй – это замена оригинальных линз на абсолютно другие модели. Замена производится с помощью переходных рамок, которые есть в продаже для определенных моделей, или изготавливаются собственноручно, на что требуется определенные знания и квалификация.

P.S.
На современном рынке есть альтернатива биксеноновым линзам – это светодиодные Bi-LED линзы. По многим причинам они становятся все более популярны по очевидным причинам. Срок службы 30 000 тыс. часов, энергосбережение, быстрый отклик диодов.
Что касается инсталляций, есть линзы как с универсальным, так и штатным крепежом.

Рекомендации.
После установки или замены биксеноновых линз, обязательно требуется регулировка света фар
