Регулировка зазоров клапанов Z18XER, теория и практика. Переклейка бугеля

Регулировка зазоров клапанов Z18XER, теория и практика. Переклейка бугеля.

Продолжаю повествование о давнишнем ремонте мотора, на этот раз о регулировке зазоров на клапанах.
Мне честно говоря не совсем нравится эта формулировка, технически правильным было бы назвать этот процесс регулировка тепловых зазоров между кулачками распредвалов и толкателями клапанов.

Думаю ни для кого не секрет что в наших самых распространённых моторах Z16XER и Z18XER нет гидрокомпенсаторов, зазоры регулируются так называемыми стаканчиками или толкателями, имеющими определенный размер. Размер стаканчиков рассчитывается для каждого клапана индивидуально.

Начало процесса и понимание в необходимости регулировки было тут: Измерение зазоров клапанов на Z18XER
Нельзя не упомянуть о нежданчиках, обнаруженных в процессе разбора Сюрпризы под КК (загадка по ГРМ)
Ремень ГРМ и ролики были сняты в этой записи Замена прокладки маслонасоса, переклейка поддона на Z18XER

Ну и разбираю дальше

Нужно снять шестерни, для этого битой Т55 выкручиваем пробки на шестернях, откроется доступ к болтам шестерен. Для удерживания распредвалов за шестигранник был куплен и изуродован ключ на 24.
Выкручиваем болты Т55, затянуты очень люто. Я тянул тянул иии ЩЩЁЛК. думаю — всё, что-то сломал, а нет, оказывается сорвал болт с места, второй также поддался со щелчком. И что интересно они оказались разного цвета, залаченный стоял на выпуске, незалаченный на впуске.

Шестерни у меня: выпускная с завода GM 12992410, впускная меняная INA F34735220 Germany 12-го года выпуска. Проточки от сальников имеются, но незначительные, на выпускной совсем чуть-чуть цепляется ногтем, на впускной — нет.

Откручиваем верхний кожух ГРМ, держится на трёх болтах Е10, затем откручиваем основной бугель, 4 болта E10, не забывая про порядок откручивая (вставил его в фото ниже). Чтобы сорвать его с места нужно постучать по нему киянкой или молотком через деревяшку. Ни в коем случае не стучать по привалочной плоскости клапанной крышки!

Что интересно — на плоскости прилегания бугеля к гбц местами есть коричневые пятна, это следы подгоревшего масла, а значит там были утечки, чем они грозят думаю понятно — на стоянке масло угодит из каналов бугеля из-за негерметичности между гбц и самим бугелем, в результате имеем кратковременное дизеление при холодном пуске так как маслоканалы бугеля частично или полностью пустые. Как раз такой симптом был у меня до ремонта.

И ещё один момент: в канале гбц подачи масла к бугелю у меня все ещё стояло масло не смотря на то что до разборки этого узла машина простояла 2 месяца без движения и без масла, хорошо видно на фото под углом (обвёл красным), раз масло не ушло из этого канала, значит обратный клапан за генератором у меня работоспособен, и нет смысла туда лезть.

Едем дальше. Старые сальники РВ стояли оригинальные — 55563374 (KACO), сливные каналы бугеля были закоксованы, оно и понятно — бугель с завода не снимался.

Снимаем распредвалы, предварительно пометив их маркером, болты Е10 — 16 шт. Тут есть несколько нюансов.
Первый нюанс в том что все бугеля распредвалов невзаимозаменяемые и пронумерованы на заводе шоб не перепутать, ниже на фото показаны первые два на впускном вале — 2-й и 3-й (обведено красным), а так их всего девять — один основной и 8 мелких. Для правильности последующей сборки достаточно сделать фото того как и где стояли бугели и при сборке пользоваться этими фото.

Второй нюанс в том что есть определенный порядок откручивания бугелей и он отличается на впускном и выпускном распредвалах. можно конечно заглянуть в мурзилку по астре на я-диске ЗДЕСЬ, но я считаю что тамошняя схема не совсем верная, суть в том что при установке валов по меткам на впускном валу оказываются нажаты впускные клапаны 3-го цилиндра, это 4-й бугель, соответственно он должен быть откручен в последнюю очередь чтобы от изгибающего момента не сломался впускной вал. На выпускном валу нажаты выпускные клапаны 2-го цилиндра, это 7-й бугель, он должен быть откручен в последнюю очередь. Хотелось бы показать весь процесс на фото, но лимит в 20 фото для каждой записи не позволяет это сделать, думаю кто возьмётся за данный процесс самостоятельно тот поймёт что к чему при определенной степени технической соображалки) Такие дела, друзья)

Осматриваем рабочие пары трения на распредвалах и бугелях на предмет царапин и задиров, у меня всё абсолютное живое, дефекты отсутствуют, а это значит что вал вращается без биений и перекосов, и что применяемые масляные фильтры справляются со своей задачей.

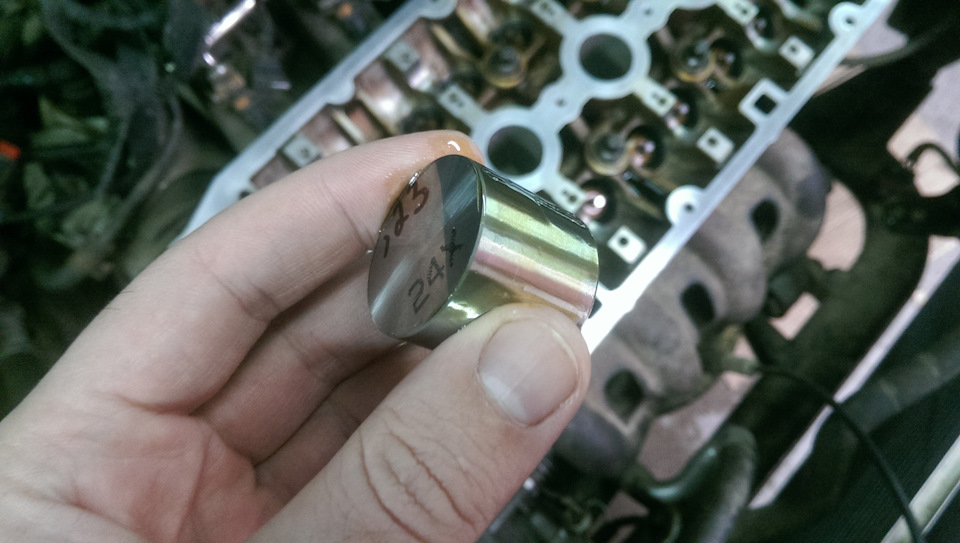

После снятия распредвалов протираем верхние плоскости стаканчиков (толкателей) от масла и нумеруем их, всего 16 штук.
В какой-то записи у одного шевролета здесь на Драйве читал что там возникли трудности с выниманием стаканчиков из посадочных мест ГБЦ, у меня не возникло никаких проблем, магнитная указка решает)

Читайте так же:
Регулировка тормозной ленты в автомате

Собираем стаканчики и тащим домой на проведение физических измерений точным инструментом. Грязную ГБЦ оставляем пока как есть.

Дома зачищаем наждачкой внутренний выступ на каждом стаканчике, ибо нагар помешает адекватно измерить размер, я зачищал наждачкой Р2500. На фото ниже для сравнения представлен стаканчик номинального размера 32Х с зачищенным выступом и шток микрометра.

Затем измеряем размеры, во избежание температурных погрешностей я к своему компьютерному столику приладил переносные тиски и зажал скобу микрометра через кусок ветоши.

Теперь самое интересное — расчёты, вносим измеренные размеры стаканчиков в таблицу, по известной формуле из мурзилки рассчитываем "размер нового стаканчика" = "размер старого толкателя" + "измеренный зазор на данном клапане" — "номинальный зазор".

Расчёты в первом приближении получились следующие:
Верхняя таблица — фактические зазоры, взятые из записи по замерам зазоров клапанов.
Средняя таблица — расчёты новых стаканчиков
Строка "НОМЕР" — номера стаканчиков с 1-го по 16-й
Строка "идентификатор" — идентификаторы каждого стаканчика
Строка "фактический размер" — фактические размеры каждого стаканчика, кстати размеры отличаются от номинала в меньшую сторону до 15-ти тысячных мм.
Строка "необходимый размер" это расчётный размер нового стаканчика, формулу по которому я привёл выше. В строке "новый стаканчик" я подбирал имеющиеся стаканчики, перекидывая их с места на место, перемещения указаны стрелками. Жёлтым выделены новые стаканчики к закупке — 5 шт.
Строка "новый зазор" (выделена зелёным) — по названию думаю понятно что в этой строке рассчитаны новые зазоры. В первом приближении ориентировался на новый зазор 0,25 на впуске и 0,31 на выпуске.
Нижняя таблица — стаканчики к закупке.

Вышло сумбурно, но думаю разобраться можно, кстати таблица доступна для скачивания ЗДЕСЬ

По результатам расчётов с зазорами 0,25 и 0,31 получилось что нужно купить 5 новых стаканчиков (выделено жёлтым). Старые стаканчики с номерами 4, 7, 10, 14 и 15 выпали так как из-за их размеров некуда было их распределить чтобы новый зазор укладывался в допуск.

Подумал и решил прикинуть еще один вариант с зазорами 0,27 на впуске и 0,33 на выпуске, так сказать с запасом, и в допуск это укладывается. Результаты ниже.

В результате получилось что необходимо докупить 6 новых стаканчиков (выделено жёлтым), что не на много дороже чем в 1-м варианте, решил на этом остановиться. 6 старых стаканчиков, которые выпали из расчётов, теперь ожидают нового хозяина, кому интересно переходим в барахолку ЖМАК продано.

Заказал 6 стаканчиков и пока они шли я очищал ГБЦ, без распредвалов этим весьма удобно заниматься, особое внимание уделил правой части в районе датчиков, которая как правило засирается больше всего. Очистил посадочное основного бугеля от старого герметика и прошёлся наждачкой по периметру прилегания прокладки КК, сначала Р1500, затем Р2500, было несколько мелких зазубрин, через которые могло сопливиться масло.

А так же зачистил плоскости прилегания прокладки КК на основном бугеле, долго и нудно, сначала относительно крупной Р120, затем Р1500, и финишная Р2500. Всё было в дичайших зазубринах, как было до зачистки можно глянуть ЗДЕСЬ

Пришли новые стаканчики в запаянных зелёных пакетиках, произведены GM Korea Company MADE IN KOREA, полагаю это оригинал так как страна изготовления не какая-нибудь там Ирландия или Италия, что было бы нелогично для Корейской компании.

Измерил их микрометром, фактические размеры отличаются от номинала в меньшую сторону. Фактические размеры 3,23; 3,24; 3,26; 3,26; 3,255; 3,255. Подписал размер на каждом стаканчике.

Пришлось их тоже раскидывать с учётом оптимального зазора, получился такой окончательный вариант.
Стрелками показал куда будет установлен каждый новый стаканчик.

Топаем к машине и рассаживаем стаканчики согласно "купленным билетам") Перед установкой необходимо смазать боковую поверхность каждого стаканчика, а после установки проверить вращение — стаканчик должен свободно вращаться в своём посадочном месте.

Затем я хотел ставить распредвалы на место, но обнаружил масло в резьбовых отверстиях под болты бугелей. Если ставить как есть, то в этом как бы нет ничего особо страшного, кроме того что момент затяжки будет неадекватным, другими словами затянешь на ТИСовские 8 Нм, а по факту будет больше так как со смазкой виткам резьбы проще тереться друг о друга. Всё бы ничего, только вот ГБЦ у нас алюминиевая, а у алюминия прочность значительно меньше чем у стали. В общем я решил очистить это дело нехитрым наборчиком из карбклинера, шприца и ватных палочек. За несколько подходов очистил и осушил все 16 отверстий. Болты бугелей соответственно тоже были отмыты, в бензине.

Читайте так же:
Регулировка клапанов на оппозитных двигателях

Ставим распредвалы, я ставил сразу с фиксатором РВ, соответственно порядок притягивания бугелей следующий: на впускном валу первым притягивается 4-й бугель, остальные равномерно после него; на выпускном валу первым притягивается 7-й бугель, остальные равномерно после него. Почему так — я объяснял выше на стадии снятия распредвалов.

Если ставить распредвалы без фиксаторов, то надо выставить поршни в цилиндрах в среднее положение чтобы при выставлении распредвалов случайно не загнуть клапаны. Для этого достаточно провернуть коленвал на 90 градусов в любую сторону, ну и конечно же не забыть потом провернуть его обратно после выставления распредвалов по меткам.

После притягивания я поочерёдно откручивал каждый бугель и смазывал моторным маслом каждую шейку чтобы при запуске всё это вращалось не насухо пока маслонасос не прокачает масло. Открутил один бугель, смазал, закрутил, затем следующий, и так далее.
Затем протягиваем бугели моментом из ТИСа — 8 Нм. Порядок протяжки можно взять из мурзилки по астре.

Теперь очередь за основным бугелем, как известно он ставится на оригинальный зелёный герметик, плюс новые сальники распредвалов, привалочные плоскости на ГБЦ и бугеле очищены и обезжирены.

Как ставить основной бугель собственно ни для кого не секрет, можно посмотреть в ТИСе или на страничке ЗДЕСЬ

Вкратце — мажу герметик по указанным в ТИСе областям, ставлю бугель на место, от руки закручиваю 4 болта, запрессовываю новые сальники, затягиваю болты бугеля моментом 8 Нм, порядок затяжки болтов вставил в фото.

В результате имеем равномерное выдавливание герметика по наружному периметру сопрягаемых деталей.
Иии надо полагать что во внутренних каналах бугеля также выдавилось небольшое количество, но думаю это не страшно, так как этот герметик не твердеет на воздухе, его из каналов вымоет маслом при работе мотора.

Далее сборка ГРМ — установка шестерён, роликов, ремней и прочего, о чём расскажу в следующих выпусках нашей программы)

Результат регулировки зазоров пока не понятен, так как первоначально я измерял зазоры в августе при температуре окружающего воздуха примерно 20 гр, а собрал всё в октябре, когда температура стремилась к нулю, адекватно измерить зазоры не получилось бы. Поэтому ждём весны)

Цены:
Стаканчик (толкатель) клапана (24Х) 55353764 — 2 шт — 2*455=910 р;
Стаканчик (толкатель) клапана (27Х) 55353766 — 4 шт — 4*386=1544 р;
Герметик бугеля, зелёный 90542114 (он же 1503170) — 1 шт — 833 р;
Сальник распредвала 55563374 — 2 шт — 2*360=720 р;
Лист наждачки Р120 — 1 шт — 32 р;
Лист наждачки Р2500 — 1 шт — 68 р;
Медицинский шприц — 1 шт — 65 р;
Пол упаковки ватных палочек — 37 р.
Гараж друга — как всегда бесценно)

Как отрегулировать клапана на Т-40

Механизм газораспределения (ГРМ) обеспечивает выполнение четырехтактного цикла в цилиндрах мотора. От его исправности зависит работа мотора и, следовательно, остальных механизмов трактора. Он «отвечает» за впуск воздуха и выпуск выхлопных газов. Если мотор «чихает», плохо заводится, нестабильно работает, это может быть связано с неполадками в ГРМ. Во избежание поломок рекомендуются регулярные осмотр механизма и регулировка клапанов Т-40 после каждых 480 часов работы двигателя. Эта работа может быть выполнена профессиональным механиком, но также доступна владельцу трактора, имеющему минимальные навыки работы с мотором.

Принцип работы газораспределительного устройства

Основные детали:

  • распределительный вал;
  • шестерни газораспределения;
  • клапанный механизм с приводом.

Клапаны трактора Т-40

Работу ГРМ запускает коленвал двигателя. Через систему шестерней он передает крутящий момент на распредвал, кулачок которого создает давление на клапан цилиндра, который в результате этого давления открывается. Когда распредвал поворачивается, и кулачок выходит из-под толкателя, клапан под действием пружины становится на место и закрывает отверстие в крышке цилиндра. Впуск воздуха происходит при открытии впускного клапана, выпуск — соответственно, через выпускной. При правильном режиме работы механизма в цилиндрах происходит смешение воздушно-топливной смеси в нужным пропорциях, двигатель успешно запускается и работает без перебоев.

На возможные неисправности могут указывать непривычный цвет выхлопных газов, снижение мощности двигателя, перебои в его работе, затрудненный пуск двигателя.

Настройка клапанов

В процессе работы клапаны увеличиваются в длину на десятые доли миллиметра. Это незначительное с виду расширение требует компенсации, для чего между торцом клапанного стержня и коромыслом необходим зазор. Регулировка клапанов трактора Т 40 обеспечивается особым регулировочным винтом. При его завинчивании плечо клапанного рычага поднимается и зазор уменьшается, при вывинчивании — наоборот. Необходимо учитывать, что зазор на впуске должен быть меньше, чем на выпуске, т. к. последний сильнее нагревается.

Величина зазора проверяется специальным щупом. Она должна составлять 0,3 мм. Проверка проводится только на холодном двигателе. Помимо регулировки зазоров, техническое обслуживание ГРМ включает в себя проверку плотности прилегания клапанов к седлам и наличия смазки, а так же изношенности уплотнителей, втулок и пр.

Читайте так же:
Мотороллер муравей регулировка карбюратора к65г муравей

Как отрегулировать клапана на Т-40

Порядок действий:

  1. Для удобства работы отвести в сторону карданный вал. Для этого нужно снять удерживающее устройства и потянуть вал вместе с рулем на себя.
  2. Установить поршень первого цилиндра в положение конца такта сжатия. Это делается путем совмещение меток ВМТ (верхней мертвой точки) и указателя на шкиве вентилятора. Закрыть оба клапана.
  3. Ослабить контргайку регулировочного винта и, откручивая или закручивая винт, установить необходимый зазор. Обязательно использовать щуп.
  4. Затянуть контргайку и снова замерить величину зазора, поворачивая штангу толкателя.
  5. Провернуть коленвал на полоборота по часовой стрелке для регулировки клапанов следующих цилиндров.
  6. Порядок регулировки клапанов Т 40 — 1-3-4-2.

Процесс регулировки клапанов

Все работы выполняются только на холодном двигателе. На прогретом моторе размер клапанов меняется, причем неравномерно — выпускной удлиняется сильнее, чем впускной. Это неизбежно вызовет расхождения в измерениях.

Перед тем как приступать к работе, рекомендуется посмотреть видео регулировки и заранее приготовить инструменты: гаечные ключи для поворота коленвала и щуп 0,3 мм.

Тракторный декомпрессор

Декомпрессор — компактный, но важный механизм, обеспечивающий надежный запуск мотора в холодную погоду после ночной стоянки, а также его быструю остановку. Неполадки в его работе также могут быть связаны с неправильной регулировкой клапанов.

В состав механизма входит комплект рычагов, соединенных с рейкой и валиками, концы которых входят в проточки толкателей впускных клапанов. Таким образом, движение одного механизма влечет за собой движение другого и это важно учитывать при диагностике.

При неполадках в работе декомпрессора следует проверить степень изношенности втулок и целостность коромысел. Только после этого имеет смысл искать проблему в самом механизме.

Заключение

Любые работы с мотором требуют аккуратности и, желательно, опыта. Однако сегодня в сети много видеороликов и подробных инструкций, как на тракторе Т 40 отрегулировать клапана, и с этой работой может справиться даже новичок. Тем более, трактора Т-40 разрабатывались с расчетом на ремонт в полевых условиях и не требуют ни сложного инструмента, ни специальных навыков, лишь аккуратности и строго следования инструкции.

Как отрегулировать клапана на тракторе Т-25

Когда обычный поршневой мотор работает, топливная смесь подается в цилиндр, а газообразные вещества выводятся. Такую функцию выполняют клапана. Они попеременно открываются для наполнения топлива и выпуска газов. Если владелец техники услышал подозрительный звук мотора или он работает рывками, необходима регулировка клапанов на тракторе Т25.

Особенности спецтехники

Трактор Т-25 выпускался с 60-х годов 20-го века. Он представляет собой компактную технику, которая используется в сельском хозяйстве, для перемещения груза. Конструкция имеет стандартную комплектацию, двигатель расположен впереди, а передние колеса уменьшены. Модель служит для посева различных культур, ухода за ними и других хозяйственных работ:

  • для заготовления сена;
  • во время строительства дороги;
  • для уборки урожая;
  • для осуществления незначительных погрузочно-транспортировочных работ;
  • во время работы в саду, теплицах и винограднике;
  • для пахоты и культивирования земельных участков.

Стоит отметить, что кабина, в которой находится водитель, отапливается. Основной привод расположен на задних колесах, а мотор обладает воздушным охлаждением. Мощность агрегата составляет 25-48 лошадиных сил, при этом он может развивать скорость до 30 км. Весит машина почти две тонны. Еще одной особенностью техники является внедрение механической коробки передач с реверсом с восемью передачами переднего и шестью заднего хода.

Рабочей жидкостью гидросистемы является дизельное масло. Сзади на корпусе размещается трехточечный механизм для навешивания без разборки плуга, сеялки, культиватора и свеклоподъемника. В качестве вспомогательного оборудования используют ящик для инструментов и крылья. Оператор может их разместить как захочет.

Что такое регулировка клапанов трактора Т25

Впускной и выпускной клапан открываются попеременно для заполнения цилиндра топливом и выводом отработанного газообразного вещества. Благодаря валу осуществляется управление их работой, а специальные кулачки воздействуют на верхнюю часть клапана. Конструкция привода может быть различной. Распредвал воздействует на клапана, путем надавливания кулачка на толкатели, а также через специальное коромысло. В любом случае, зазор клапанов трактора Т-25 важен во время работы двигателя. Рабочая температура элементов мотора, в особенности механизма и самих клапанов, достаточно высокая. Во время нагревания металл расширяется. Это может привести к тому, что клапан удлиняется. Чтобы компенсировать этот момент, необходимо оставлять определенный зазор. Его регулировка называется регулировкой клапанов трактора Т25.

В нерабочем состоянии клапанный механизм не оказывает давление на кулачок распредвала, его тарелка плотно прижимается к седлу в головке блока цилиндров. Поэтому каждому мастеру для нормальной работы двигателя, необходимо знать, как отрегулировать клапана на тракторе Т-25.

Для чего необходима регулировка клапанов на тракторе Т-25

Выставлять правильный зазор клапанов трактора Т-25 необходимо для подачи топлива в цилиндр и спуска отработанного газообразного вещества из системы. Ведь во время нагрева металл удлиняется и начинает давить на распредвал. При этом пружина недостаточно сжимается и неплотно закрывает клапан. В конечном итоге, он не выполняет своих функций. Камеры сгорания и изоляции неплотно закрываются и топливо с газами попадает в впускной и выпускной тракт. Такая ситуация может произойти при сильном износе тарелок и седел. Поэтому мастеру нужно знать, как отрегулировать клапана на тракторе Т-25, чтобы обеспечить полное их закрытие.

Читайте так же:
Регулировка клапанов и зажигания змз 402

Бывают ситуации, когда тепловой зазор увеличивается. Это происходит из-за износа поверхности кулачков на распредвалу и деталей привода. Когда мотор нагреется, между элементами будет пространство. Детали будут касаться друг друга путем ударов в момент работы. Это пагубно скажется на ресурсе механизма клапанов, а также цилиндр будет хуже заполняться топливовоздушной смесью. Поэтому так важно выставлять зазор клапанов трактора Т-25.

Последствия несвоевременной регулировки клапанов трактора Т-25

Если водитель не знает, как отрегулировать клапана трактора Т-25, ему следует обратиться к квалифицированному специалисту. Он проведет необходимые мероприятия по выставлению зазора клапанов трактора Т-25. С течением времени тепловой зазор может измениться. Это негативно отражается на ресурсе механизма и правильности его работы. Когда пространство уменьшается, это означает, что клапана закрываются не полностью. Если камера сгорания закрыта неплотно, компрессия падает, а раскаленные газы попадают в впускной или выпускной тракт.

Помимо этого, значительно увеличивается тепловая нагрузка на клапанный механизм. Для того, чтобы двигатель не перегревался, нужно, чтобы они плотно прилегали к седлу. Это относится к впускной конструкции, ведь она охлаждается топливовоздушной смесью, которая поступает в цилиндр. Выпускная конструкция отвечает за выход отработанного газообразной массы, поэтому охлаждение крайне важно. Если клапанный механизм перегревается, это приводит к его разрушению или прогару. Топливная смесь прорывается в выпускной тракт, а на катализатор увеличивается нагрузка.

Бывают ситуации, когда зазор клапанов трактора Т-25 наоборот увеличен. Распредвал и клапанный механизм работают между собой путем ударом. Это отрицательно сказывается на ресурсе элементов и приводит к неполному открытию механизма. Если в цилиндр начинает плохо попадать топливо, это приводит к нарушению фаз газораспределения и снижения производительности двигателя. Водитель почувствует, что машина начала хуже двигаться.

Важно знать, как отрегулировать клапана трактора Т-25, ведь величина зазора небольшая и составляет десятые доли миллиметра. Ее можно определить с помощью щупа. При этом зазор на впускном и выпускном механизме разный. Последний сильнее нагревается, поэтому зазор должен быть больше.

Когда необходимо выставлять зазоры клапанов трактора Т-25

В данной конструкции установлен дизельный мотор с воздушной системой охлаждения. Он является неприхотливым в обслуживании и во время нормального использования, нет необходимости слишком часто вмешиваться в работу механизма газораспределения. В инструкции к спецтехнике указано, что техобслуживание следует проводить по истечении 240 моточасов.

Если регулировку клапанов на тракторе Т-25 нужно осуществлять чаще, это свидетельствует о неисправности конструкции. Зачастую встречаются следующие поломки:

  • Ресурс коромысел или винтов для их регулировки выработан. Поверхность бойков коромысла и винтов закаленная, но со временем может износится.
  • Штанги толкателей деформированы. Это может произойти из-за неправильного выставления зазора.
  • Толкатель поврежден. Если в системе недостаточно масла или смазки, толкатель повреждается.
  • На кулачках распределительного вала заметно наличие механических повреждений.

Если вы знаете, как отрегулировать клапана на тракторе Т-25, то перед началом работы следует заменить сломанные детали. Если этого не сделать, настройка системы будет проведена впустую.

Процесс регулировки клапанов

Правильное выставление зазоров клапанов на тракторе Т-25 влияет на увеличение мощности двигателя, умеренный расход топлива, отсутствия шумов во время работы и проблем с запуском, нет излишнего дыма в выхлопе. В конструкции установленный мотор с воздушным охлаждением, поэтому износ деталей происходит быстрее. Регулировка клапанов трактора Т-25 должна осуществляться согласно определенным правилам, иначе человек зря потратит свое время и силы.

Если водитель хочет самостоятельно отрегулировать клапана, ему необходимо следовать следующему набору шагов:

  • Проверить температуру мотора, он должен быть холодным.
  • Снять гайки, которые фиксируют крышку клапанов.
  • Бережно и осторожно, не повредив прокладку, снять ее. Необходимо иметь при себе новую прокладку, так как старая теряет свою эластичность после снятия и ее нужно заменить.
  • Провернуть коленчатый вал, обхватив его за головку болта крыльчатки. Для этого лучше применять торцевую насадку или ключ.
  • Осмотреть клапанный механизм. Необходимо, чтобы впускной полностью поднялся вверх.
  • Совместить метки, одна из которых находится на шкиве, а вторая – на крышке приводных шестерен.
  • Взять щуп, толщина которого не меньше 0,3 мм, проверить зазор в механизме на первом цилиндре. Считается правильным, когда щуп сможет проникнуть в промежуток между носиком и шейкой клапана без использования силы. Стоит учесть, что люфта быть не должно.
  • Затем нужно взять накидной ключ и плоскую отвертку. Придерживать ей винт регулировки и ослабить контргайку. Зафиксировать ее ключом, путем вращения винта. После этого, зафиксировать винт и снять контргайку.
  • На финальном этапе повернуть коленвал на пол-оборота в направлении его вращения.
  • Проделать тоже самое со вторым цилиндром.
  • Установить на прежнее место крышку и затянуть болты.
Читайте так же:
Ипсум в 10 кузове регулировка фар

Чтобы не возникало дополнительных ошибок во время выставления зазоров клапанов трактора Т-25, нужно убедиться в отсутствии наличия поломки в системе. Если зазоры меняются, нужно заниматься настройкой снова. При правильном обслуживании спецтехники, она способна проработать продолжительный период времени.

Где найти метки для регулировки клапанов и зажигания на донг фенг 244?

Всем добрый день. Подскажите где найти метки для регулировки клапанов и зажигания на донг фенг 244 и если можно фото приложить. спасибо.

Всем добрый день. Подскажите где найти метки для регулировки клапанов и зажигания на донг фенг 244 и если можно фото приложить. спасибо.

Че их искать. Открути топливные трубки от насоса.сдуй топливо и проворачивай двигатель за храповик.в каком штуцере топливо поднимется тот цилиндр и регулируй.можно регулировать и не по порядку.

Подскажите где найти метки для регулировки клапанов

не нужно их искать, снимаем клапанную крышку и проворачивая коленвал смотрим какой клапан закрыт, его и регулируем.

Дмитрий. Chery RF-244B

не нужно их искать, снимаем клапанную крышку и проворачивая коленвал смотрим какой клапан закрыт, его и регулируем.[/quote]
Вы что смеетесь.клапана регулируются в верхней мертвой точке,когда оба клапана открыты.как регулировать закрытый клапан. а вот как эту мертвую точку выставить,об этом и спрашивает человек.
Прошу прощения не правильно написал. оба клапана закрыты, соответственно и коромысла ослаблены

Вы что смеетесь.клапана регулируются в верхней мертвой точке,когда оба клапана открыты.

Это вы походу смеетесь. Хочу посмотреть, как вы регулируете открытые клапана.

Weituo TY180, 9YK8050, Wirax Z069/1, Т-40АМ, ПР-110М
Все надо стараться делать хорошо — хреново и так получится.
https://www.youtube.com/channel/UCDp9zCIPzyUJdo42qrmXXlw/

Вы что смеетесь.клапана регулируются в верхней мертвой точке,когда оба клапана открыты.

Это вы походу смеетесь. Хочу посмотреть, как вы регулируете открытые клапана.

Тоже хочу посмотреть.

Дмитрий. Chery RF-244B

Вы что смеетесь.клапана регулируются в верхней мертвой точке,когда оба клапана открыты.

Это вы походу смеетесь. Хочу посмотреть, как вы регулируете открытые клапана.

Причем здесь смеетесь.а впрыск топлива-это не вмт.Я вообще клапана регулирую на горячую.убираю все зазоры.только чтоб штанга свободно прокручивалась.

Я вообще клапана регулирую на горячую.убираю все зазоры.только чтоб штанга свободно прокручивалась.

Можно и так, когда двигатель уже полностью прогрет, ему эти зазоры не столь важны. Но зазоры сделаны в том числе идля того, что бы в процессе прогрева и разного расширения деталей ничего не зажало.
Но я все же регулирую на закрытых клапанах, когда они закрыты оба, не обязательно вмт. И на минике, и на т 40.
Единственное, что если делать как выше написал Дмитрий, (может просто я не его так понял) регулировать любой закрытый, то по сравнению с тем когда они закрыты оба на цилиндре, зазор немного отличается. Хотя на жигулях регулируются по схеме разные клапана, там наверно все учтено уже. А на зазике делал как на тракторе, по два клапана, ничего не стучит. Как надо не знаю, книжка потерялась где-то.

Weituo TY180, 9YK8050, Wirax Z069/1, Т-40АМ, ПР-110М
Все надо стараться делать хорошо — хреново и так получится.
https://www.youtube.com/channel/UCDp9zCIPzyUJdo42qrmXXlw/

Я вообще клапана регулирую на горячую.убираю все зазоры.только чтоб штанга свободно прокручивалась.

Можно и так, когда двигатель уже полностью прогрет, ему эти зазоры не столь важны. Но зазоры сделаны в том числе идля того, что бы в процессе прогрева и разного расширения деталей ничего не зажало.
Но я все же регулирую на закрытых клапанах, когда они закрыты оба, не обязательно вмт. И на минике, и на т 40.
Единственное, что если делать как выше написал Дмитрий, (может просто я не его так понял) регулировать любой закрытый, то по сравнению с тем когда они закрыты оба на цилиндре, зазор немного отличается. Хотя на жигулях регулируются по схеме разные клапана, там наверно все учтено уже. А на зазике делал как на тракторе, по два клапана, ничего не стучит. Как надо не знаю, книжка потерялась где-то.

На жигулях понятно там совсем другое,там рокера и порядок другой.А.здесь,1.2.четыре клапана.При остывании зазор увеличивается.И клапана регулируются всегда по парно.Закрыты они могут быть в двух положениях.один открыт,другой закрыт и вмт,тоес-ть при впрыске.Я регулирую.по топливу,на машине по искре.Другой регулировки я не знаю.Литературы валом.По трактора.зил,газ.Пусть почитает.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
