Как подтянуть рулевую рейку лада калина

Как подтянуть рулевую рейку лада калина

Думаю, многим владельцам Калины и других переднеприводных автомобилей ВАЗ приходилось сталкиваться с такой проблемой, когда появляется сильный стук во время движения по щебню или гравию, или же по разбитой грунтовой дороге. И звуки эти доносятся со стороны рулевой рейки.

Чтобы устранить эту проблему, достаточно потратить около 15 минут времени и иметь при себе несколько ключей:

  • Ключ на 13
  • Головка на 10 с воротком
  • Специальный ключ для подтягивания рулевой рейки

Так как добраться до рейки не так-то просто, придется первым делом снимать аккумуляторную батарею:

А затем полностью снимать площадку, на которой устанавливается аккумулятор:

И только после этого появляется доступ к рулевой рейке, да и то, крайне неудобно все это делать. Но вполне реально, достаточно лишь подлезть рукой под нижнюю часть рейки и нащупать там резиновую заглушку, и вытащить ее:

Вот так она выглядит:

Затем взять ключ и постараться подлезть им и накинуть с внутренней стороны на гайку, которую необходимо подтянуть. Она находится примерно здесь:

Слегка прокрутите ключ, хотя бы на пол оборота сначала, чтобы не перетянуть. Попробуйте проехать и послушайте, не осталось ли стука при движении. Если рейка будет перетянута, то на поворотах может закусывать руль, так что протестируйте авто на малой скорости, чтобы никаких закусов не было при движении и при полном выворачивании руля на скорости.

Если на LADA Калина стучит рулевая рейка, бояться не стоит – болячка эта для Калин частая и совсем не критичная. Конечно, вы можете отвезти машинку в автосервис, за ремонт рейки вам могут выставить счет до 10 тыс. руб. Но, для начала, можно попробовать обойтись малой кровью, в 99% случаев проблема решается бесплатно — собственными силами.

Дело в том, что, скорее всего, рейка просто расшаталась и ее нужно подтянуть. Процедура подтяжки совсем простая и занимает не дольше 20 мин.

Если стучит рулевая рейка, как ее подтянуть

Инструменты: из специального инструмента понадобится ключ для подтягивания рулевой рейки для Калины (подойдет также от Десятки), а также ключ на 10, ключ на 13 (или соответствующая головка).

Разбор, подтягивание рейки и сборка:

  • Первым делом снимаем аккумулятор, снимаем клеммы (чтобы снять крепление откручиваем две гайки по краям).
  • Затем приподнимаем пластиковую подставку, отворачиваем четыре болта, расположенных под ней. Сдвигаем металлическую пластину, которая на них крепилась.
  • Теперь мы получили доступ к рейке, подлезаем к ней снизу рукой, находим резиновый колпачок, аккуратно снимаем.
  • Берем ключ для подтягивания рейки и подтягиваем (не до упора!) чтобы рейку не закусывало при маневрировании.
  • Готово. Теперь аккуратно все собираем и пробуем прокатиться, обратите внимание, как ведет себя автомобиль на поворотах, нет ли проблем с поворотом руля до упора. Если стук все-таки сохранился – везите в автосервис.

Как заявляет компания производитель отечественной Лада Калина, ее рулевая рейка должна прослужить при правильной эксплуатации не мене 10-и лет. Но все мы прекрасно понимаем, что сложные дорожные условия в нашей стране вносят свои корректировки в продолжительность работы всех элементов и узлов автомобиля без поломок. Из-за этого автовладельцы должны знать, как подтянуть рулевую рейку.

Читайте так же:
Регулировка зазора между контактами прерывателя уаз

Вообще на Лада Калина так называемая система рулевого управления если и выходит из строя, то в большинстве своем причиной тому служит езда по плохим дорогам, на которых присутствуют выбоины и ямы. Все это заставляет владельцев транспортных средств дополнительно расходовать деньги на ремонт, особенно когда требуется подтяжка рулевой рейки, однако данную процедуру можно выполнить и самостоятельно, о чем и расскажем сегодня.

Как устроена система управления в Калине

В рассматриваемой нами сегодня модели отечественного автопрома, рулевая рейка, если ее разбирать с технической точки зрения, является механизмом, который конструктивно выглядит как шестерня, которая в свою очередь установлена на валу и сопряжена со специальными тягами и рейкой. Благодаря этим элементам и осуществляется поворот машины, когда движение руля в определенную сторону позволяет передним колесам двигаться в том же направлении.

Современные автомобили имеют 3-и вариации реечного механизма:

  • Электрический механизм рулевого управления;
  • Гидравлический современный механизм;
  • Механический механизм.

Итак, система управления автомобилем – электрический привод. Именно он помогает снизить нагрузку на водителя. В данном случае рост поворотного усилия осуществляется за так сказать, счет встроенного в колонку специального электрического мотора. Это устройство применяется исключительно на премиальных и соответственно люксовых автомобилях. К примеру, в нашей Лада Калина электрический механизм можно получить в качестве дополнительной опции за доплату ТОПовой комплектации.

Следующим вариантом является механизм гидравлический. Данным механизмом оборудованы Калины первой и второй генерации. Владельцы таких авто получают остроту и легкость рулевого колеса. Да и не только российские машины, но и многие иностранные современные модели оснащены именно популярным и наиболее удобным гидравлическим приводом.

Механический механизм – это самый простой в своем конструктивном плане и тоже встречается на многих машинах. В данном случае, как вы понимаете, поворот тяг будет осуществляться только за счет применения физической силы водителя. Понятное дело, что таким автомобилем управлять крайне сложно.

Помимо выше перечисленных механизмов встречается и смешанная версия – электрогидромеханическая. Она в себе соединила все самые лучшие качества электрического усилителя и гидравлического. Ее встретить можно на модели Калина Спорт.

Отметим, каждая из перечисленных нами систем обладает собственными преимуществами, и в некоторой степени недостатками, но все они с одинаковой частотой ломаются. Если поломка механической рейки управления приведет к незначительным затратам на осуществление ремонтных работ, то поломки электрики и гидравлики заставят потратить изрядно денег на ремонт. Отсюда следует, что было бы не плохо знать, как подтянуть рулевую рейку на рассматриваемом нами авто своими руками.

Когда требуется регулировка рулевого механизма в Калине всех годов выпуска

Как ремонтировать рулевой механизм? Все что потребуется, так это регулировка рулевой рейки. На обычной Лада Калина отрегулировать рейку можно без проблем самостоятельно, а вот на спортивной версии авто не все так просто, и скорее придется обратиться к специалистам.

Причины, которые могут побудить ремонтировать рулевой механизм:

  • Когда втулка изношена сильно в месте где она стыкуется с рулевыми тягами и непосредственно рейкой;
  • Крепеж рулевой рейки ослаб;
  • Плохо отрегулированы зацепления пары;
  • Сильный износ шестерни;
  • Сильны износ рулевых реек.
Читайте так же:
Регулировка штока гтц газель

Непосредственно подтяжка рулевой рейки в большинстве своемтребуется, дабы убрать или хотя бы сократить люфты, имеющиеся в системе управления направлением движения авто.

Такая манипуляция заметно поможет повысить управление машиной при разнообразных погодных и даже дорожных условиях. Подтянуть рейку в некоторых случаях требуется если она была изначально неправильно настроена. В таком случае требуется ослабить затяжку винта, которым и выполняется регулировка. После этой манипуляции руль начинает двигаться легче, и управление автомобилем становится нормальным.

Помимо регулировки, когда выявлены затруднения в работе механизма, его можно смазать. У российской Лада Калина имеется как и у любого другого авто руководство эксплуатации, в котором указано, как правильно осуществить смазку и как подтянуть рулевую рейку. В таком официальном руководстве вы найдете описание устройства самой рейки, а также рекомендованный заводом тип используемой смазки.

Важно! Регулировка осуществляется 2-мя способами:

• На самом автомобиле;

• Когда снимается рейка.

Когда рейка снимается, значит поломка значительная. В таком случае всегда необходима замена изношенных частей рулевого механизма LADA Kalina, следовательно не каждый автовладелец может самостоятельно все осуществить без определенных знаний и опыта и надлежащих инструментов.

А вот самостоятельно каждый сможет устранить стуки и даже люфты, при необходимости ослабить или же подтянуть рейку. В данном случае вам не потребуется демонтировать рулевой механизм. Однако, если вы понимаете, что не справитесь, то лучше получить консультацию у специалиста. Или следовать строго по инструкции, которую мы приведем ниже.

Как самостоятельно отрегулировать рейку рулевой системы на Калине

Для самостоятельной регулировки вам потребуется всего лишь минут 15-20. Все что необходимо иметь при себе: 13-ый гаечный ключ, особый ключ и 10-ая головка с воротком. Процедура на первый взгляд кажется довольно простой, но вам таки придется снять некоторые узлы. Так, ничего нельзя будет сделать если вы не снимете с машины LADA Kalina аккумулятор. Снять нужно и специальную площадку, на котором батарея установлена.

После этого вы получаете доступ к нужному механизму. И смело приступайте к решению задачи. Единственное, вам будет не очень удобно осуществлять регулировку, ведь предстоит подлезть под самую нижнюю часть рейки, где установлена заглушка, чтобы ее снять.

После этого спецключ накиньте на гайку, располагающуюся внутри механизма. Как раз эту гайку и нужно или ослабить или же подтянуть. Для начала достаточно будет повернуть ключ на пол-оборота. Помните, что все манипуляции делают аккуратно, без усилий, чтобы ничего не перетянуть. Далее можно протестировать, проехав немного на машине, чтобы выяснить сделали вы все до того уровня, как нужно.

Когда все готово, нужно установить все на место в обратной последовательности.

Подведем итоги

Как видите и впрямь регулировка рулевой рейки, только на первый взгляд кажется чем-то сложным. На российской LADA Kalina вы без труда сможете настроить механизм на нужный лад и продолжать движение на машине без проблем, плюс еще и сэкономите на обращении к специалистам автосервиса.

Читайте так же:
Регулируем зазор в клапанах камаз

Подтягиваем рулевую рейку на Лада Калина своими руками

Многие Российские автомобили широко известны своими разнообразными «болячками», и неполадки с рулевым механизмом одна из них. При частой езде по разбитым городским, а также неровным грунтовым дорогам со стороны рулевой рейки могут появляться неприятные стуки, причём эта неисправность может вылезти уже после первых 10000 километров пробега.

На видео регулировка и «подтяжка» рулевой рейки на Лада Калина:

Поэтому очень важно знать, как своими руками, лишь при помощи специального инструмента подтянуть рулевую рейку не обращаясь к дилеру или в специализированные мастерские.

Инструменты для работы

Для того, чтобы было проще провести все ремонтные работы, необходимо позаботится о наличии следующих инструментов:

  • Ключ на «10».
  • Торцевая головка на «13» и ключ.
  • Специальный ключ для подтягивания рейки. (Маркировка для ВАЗ 2110 – прим.).

Ключ для рулевой рейки Лада Калина

Стоимость такого ключа в магазинах составляет порядка 100-150 рублей

Пошаговый порядок подготовительных работ

Если вы не являетесь счастливым обладателем гаража с ямой или подъёмником, работы по подтяжке рулевой рейки можно выполнить на земле, однако перед этим необходимо подготовить рабочее место.

    В первую очередь снимаем аккумулятор, по очереди откручиваем клеммы и крепление батарей (при наличии – прим.).

АКБ Лада Калина

Снимать фиксаторы батареи следует аккуратно

Подушка АКБ для Лада Калина

Выкрутив эти 4 болта по периметру подушка легко снимется

Подтяжка рулевой рейки

  1. В самом центре рулевой рейки строго с противоположной стороны, на ощупь ищем резиновый колпачок, который руками, либо при помощи отвёртки убираем с места.

Рулевая рейка Лада Калина

Такой вид сверху откроется любому автолюбителю.

Рулевая рейка Лада Калина

Именно на это посадочное место (указано жёлтой стрелкой) следует фиксировать ключ.

Окончание работ

После того как рейка подтянута, проверьте шаг поворота руля до упора, а также наличие люфта при помощи рулевого колеса. Если всё в порядке, ставьте на место заглушку, площадку и саму АКБ.

Подтяжка рулевой рейки на Калине.

В поворотах и по прямой иногда был слышен одиночный стук . Думал граната но она хрустит, а не стучит. Или колодки но не так сильно. Или подушка ДВС-осмотрел вроде все норм. Заехал на подъемник к знакомому. Шаровые и рулевые наконечники в норме-рукой ни чего не прощупывалось при дергании колеса по горизонту и вертикально в разные стороны.
При дергании по горизонту колес и держа руку на рулевой тяге, чувствовался люфт. Момент передавался на рулевые тяги, а те в рейке ходили чуток-был слышен стук похожий на тот что меня напрягал. Решили что надо рейку подтянуть. На следующий день предпринял попытку.
Был ключ такой 2 в 1:

Не стал делать как здесь: Мануал
Просто снял "гофру", что идет от "дросселя" к воздушному фильтру. Просунул руку и снял резиновый колпачок.
Ключ не подошел по высоте "А" — упирался в корпус машины:

Купил такой (60р.):

Ключ подошел отлично. WD-40 или еще чем не пшикал все и так пошло. Начал тянуть (по часовой в сторону АКБ) получилось подтянуть на 10-15 градусов. Тянул пока не начал чувствовать "начальное сопротивление"-усилие (как буд-то во что-то уперся). Затягивать не стал т.к. если перетянуть, то чревато закусыванием рейки в крайних положениях т.е. при вывернутым руле влево или право. :

Рейка в середине больше изношена чем с краев и может получится "клин". Также говорят что руль при выходе из поворота не будет сам возвращаться.
Калина с ЭУР. Завел ДВС. Покрутил на месте-норм но сразу заметил, что руль стал потуже, чем раньше. Решил проехаться. Крутить вполне нормально. При выходе из поворота (50-90 градусов) руль возвращается, но раньше это было чуть плавнее, можно даже сказать расхлябаннее. В поворотах с меньшим углом 15-20 градусов руль тоже возвращался чуток, а теперь приходится помогать чуток. На скорости раньше при объезде ямки приходилось ловить руль после объезда препятствия. Теперь появилась четкость. Руль реагирует практически на малейший поворот рулевого колеса. Даже честно говоря как-то не привычно. Может еще то, что снег выпал, на асфальте еще легче крутить будет. Но не все плохо, что не привычно. Слышал что подтяжки на долго не хватает. Посмотрим.
Еще раз снял гофру чтоб воткнуть резиновый колпачок, но это оказалось не так просто-не влазил пока не взял "Г" образный "шестигранничек" подходящего диаметра (3-4мм). Колпачок имеет внутри отверстие-вставил шестигранничек и все зашло норм. Конечно не удобно. Но вполне возможно сделать.
На подъемник надо будет заехать проверить люфт в рейке остался или устранился, но при езде пока не слышно.
Спасибо ruVEP за помощь!

Регулируем рулевую рейку Калины-2, чтобы устранить стук

Защитный колпак регулировочной гайки

Обслуживание

В автомобили семейства «Калина-2» устанавливается рулевая рейка, сходная по конструкции с рейкой «Гранты». Эта деталь передаёт усилие с рулевого колеса на тяги передней подвески. Если при движении авто ощущается стук рейки, её нужно правильно отрегулировать (подтянуть). Эффект, о котором здесь сказано, может наблюдаться после 10-15 тысяч км пробега, и чаще он даёт о себе знать на неровной дороге. Дальше рассмотрено, как указанную проблему решают на практике. А решение сводится к повороту одной гайки.

Немного теории: конструкция передней подвески

Перед тем, как пытаться устранить любую проблему, возникает стремление заглянуть в чертежи или в руководство по ремонту. Известно, что каталог деталей ВАЗ-2192 содержит следующий объект:

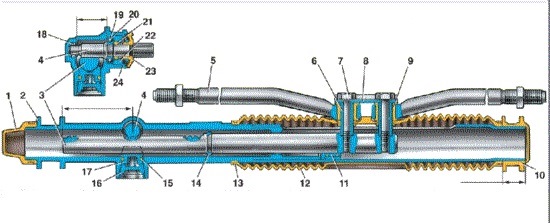

Узел рулевой рейки ВАЗ-2190/92/94

Так выглядит рулевая рейка на чертеже

Останется ли стук в рулевой рейке Калины-2, зависит от следующего: насколько точно будет отрегулирован элемент «14». Регулировочная гайка, обозначенная цифрой «14», здесь выглядит почти незаметно. Но первое впечатление обманчиво. В каталоге, кстати, элемент назван «Гайкой упора».

Важно знать, что упорная гайка имеет внешнюю резьбу. И закручивается она по часовой стрелке. А слова «подтянуть рейку» означают вкручивание указанной гайки, и ничего больше.

Теперь перейдём к практике и посмотрим, как выглядит рассматриваемый узел в действительности:

Рулевая рейка ВАЗ-2190/92/94 после демонтажа

Если рейку демонтировать, она выглядит так

Гайка имеет нестандартную насечку, и вращают её только специнструментом. Кстати, выемка будет закрыта колпачком. В каталоге он обозначен цифрой «15», а теперь, посмотрим на вешний вид спец-ключа:

Специнструмент ВАЗ, переднеприводные авто

Ключ для регулировки рейки

Упорную гайку поворачивают на небольшие углы. Речь идёт о значениях 10-15 градусов. Что будет, если с затяжкой рейки переусердствовать? Исчезнет стук, но руль станет вращаться с трудом. Поэтому, если потребуется, гайку можно отвести назад.

Лирическое отступление

В Ладе Калине рулевая рейка стук не проявляет никогда, если речь идёт о новом авто. Что верно и для периода обкатки. Допустим, в вашем случае это не выполнено. Тогда, не пытайтесь что-либо чинить, а сразу отправляйтесь к дилеру. Согласно отзывам, рассматриваемый дефект является гарантийным, а большинство автодилеров поступают так: узел рулевой рейки заменяется новым.

Рейка рулевая в сборе, ВАЗ-2192

Так выглядит заменяемый узел, рейка в сборе

Здесь есть своя логика. На заводе регулировку производят правильно (это верно в 99,9% случаев). Если дефект проявился, дилер меняет узел в сборе, не рассчитывая на то, что проблему решит регулировка. Владельцу на это надеяться не нужно тоже. Выбор за вами.

Самостоятельное выполнение регулировки

Получить доступ к регулировочной гайке можно из моторного отсека, но для этого потребуется снять аккумулятор, а также крепёжную площадку АКБ. Лучше загнать автомобиль на яму, а затем снять защиту картера (брызговик двигателя). Если смотреть из-под днища, нужный элемент виден сразу:

Упорная гайка рулевой рейки, а/м ВАЗ-2192

Крутить нужно эту вот гаечку

А открыв капот, гайку можно нащупать, но не увидеть. Место её расположения отмечено на рисунке:

Упорная гайка рулевой рейки, а/м ВАЗ-2192 (вид сверху)

Чтобы выполнить регулировку, поднесите ключ сюда

Перед регулировкой из выемки извлекают резиновый колпак. Его вид отображён на фото:

Защитный колпак регулировочной гайки

Снимаем колпачок и устанавливаем ключ

Если не вполне понятно, что именно нужно сделать, лучше обратиться на сервис. Ключ устанавливается в выемку и поворачивается затем на 10-15 градусов.

Когда смотрят на рейку сверху, вращение ключа по часовой стрелке соответствует выкручиванию. Рукоять ключа идёт от центра авто – значит, выполняется затягивание. Кстати, последнее верно при условии, что рукоять смотрит вперёд.

Подготовительные действия, демонтаж лишних деталей

Чтобы снять защиту картера, нужно вывернуть 4 самореза, расположенных в один ряд возле бампера. Также, отворачивают и два винтика, имеющих типоразмер М6х16. В некоторых комплектациях защита состоит из двух частей, но крепятся они в таком случае только саморезами. Эти слова иллюстрирует следующее фото:

Защита картера, брызговик двигателя ВАЗ-2192

Так устроена защита картера в разных комплектациях

Сначала выкручивают саморезы «10», а затем два винта «18». Во втором случае саморезов будет больше (восемь).

Теперь рассмотрим, как демонтировать аккумулятор. Прежде всего, отсоединяют его клеммы. Затем, нужно отвести в сторону дополнительный блок предохранителей. А вообще, действия выполняют согласно фото:

Снятие АКБ Калины-2, шаг 1

Снятие АКБ Калины-2, шаг 2

Снятие АКБ Калины-2, шаг 3

Снятие АКБ Калины-2, шаг 4

Нужно снять и саму монтажную площадку, для чего откручивают 4 винта. Вам потребуется ключ на 13, а также накидной ключ на 10. Всю последовательность повторим ещё раз:

  1. Откручиваем гайки, удерживающие клеммы АКБ, ключом на 10;
  2. Снимаем обе клеммы;
  3. Отводим блок предохранителей в сторону, выкрутив 2 крепёжных самореза;
  4. Откручиваем гайки ключом на 10, снимаем АКБ;
  5. Откручиваем винты ключом на 13 и снимаем металлическую площадку.

На всякий случай, приводим вид креплений блока предохранителей:

Дополнительный блок предохранителей, а/м Калина-2

Крепёжные саморезы находятся под кожухом

В руководствах, как правило, рекомендуют в первую очередь снимать минусовую клемму.
Но когда речь идёт о демонтаже обеих клемм, порядок их отключения не важен.
