Chery Fora / Vortex Estina. Регулировка света фар

Chery Fora / Vortex Estina. Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

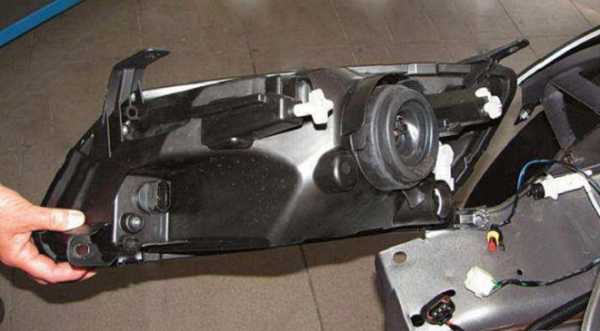

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Регулировка фар грузовых автомобилей

Регулировка фар грузовых автомобилей

Грузовые транспортные средства должны иметь как минимум две передние фары на равном расстоянии друг от друга с двух сторон корпуса автомобиля. Следует также иметь сигналы поворота на передней части авто и один просвет лампы с каждой стороны. На передней части кузова должен быть как минимум один габаритный фонарь.

Читайте так же:
Как правильно регулировать клапана на скутере

Исправность фар машин

Безопасное передвижение грузовых автомобилей на шоссейных дорогах в ночное время зависит от исправности и правильно отрегулированных фар. Водители, которые перемещаются в противоположном направлении, должны иметь полную информацию и ориентацию относительно встречных автомобилей.

Фары грузовых автомобилей должны быть в хорошем рабочем состоянии. Они не должны светить по сторонам, световой поток от них должен быть направлен прямолинейно с особым уклоном вправо, где находится обочина. Поэтому общепринятым требованием является обязательная процедура регулировки световых фар.

Отрегулированные фары грузовых автомобилей имеют немаловажное значение для безопасности движения на трассе.

Процесс регулировки фар

Регулировка фар необходима для безопасности вождения и исключения ослепляющего воздействия на водителей встречных автомобилей и обеспечения хорошего освещения дороги.

Перед началом работы фары следует помыть и высушить, чтобы избежать размытости светового пятна, которая может привести к неправильной проведённой регулировке.

Для проведения регулировки фар грузовых автомобилей необходимо установить незагруженный автомобиль (чтобы не было смещения светового пятна) на горизонтальной площадке, соблюдая расстояние примерно от пяти до девяти метров от стены. Регулировка фар грузовиков проводится на специальном стенде.

Необходимо проверить излучают ли обе фары одновременно свет. Для этого водитель использует ножной переключатель.

Включив дальний свет, закрывают одну фару. Ослабив на кронштейне другую фару, следует установить её так, чтобы пятно света от неё отразилось на стенде. Затем фару закрепляют основательно и таким же способом устанавливают вторую фару. Верхние части световых пятен должны быть на одном уровне.

Регулировка фар проводится по вертикали и по горизонтали.

Линия света фар грузовых автомобилей регулируется специальными болтами, которые находятся под декоративным ободом. Болты поворачиваются с помощью отвёртки, тогда оптический элемент фары перемещается вверх и вниз, а также в влевую и вправую стороны.

Фары противотуманные, установленные на грузовых автомобилях, регулируются путем ослабления гайки крепления фары и поворотом корпуса фары вверх-вниз, влево-вправо.

Регулировка фар грузовых автомобилей проводится так, чтобы верхняя граница светового пятна на экране, который находится в нескольких метрах перед машиной, совпадала с линией, проведенной на расстоянии 100 мм ниже линии высоты центра фар.

Читайте так же:
Через сколько нужно делать регулировку клапанов

Проводится проверка ближнего и дальнего света.

Во время эксплуатации автомобиля могут возникать различные ситуации, когда фары выходят из-под контроля. В таких случаях регулировка их неизбежна. В лампочках ближнего света есть металлический козырёк над нитью накаливания, который может сдвигаться в определённых ситуациях, освещение встречных автомобилей в таких случаях проходит некорректно.

В некоторых случаях водители могут проводить регулировку фар самостоятельно. Для этого нужно подъехать в тёмное время суток в стене, включить фары и посмотреть на каком расстоянии находится горизонтальная линия от земли. Но лучшим решением этого вопроса будет помощь специалистов в сервисных центрах технического обслуживания.

Для регулировки фар грузовых авто используются специальные линзы, которые направляются в сторону фар, чтобы провести необходимую работу. Пучок света направляется в приёмное устройство. С помощью переключателей ближнего и дальнего света проверяется поток света.

Проверяется интенсивность светового потока, если он не укладывается в норматив, необходимо провести регулировку.

Регулировка проводится поочередно – одной фары, затем другой.

Для регулировки горизонтальности пучка света используется зеркально отражающая пластина.

Управление освещением Chery Fora / Elara

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Chery Fora , давление в шинах Chery Fora , неисправности Chery Fora , подготовка к зиме Chery Fora , тормоза Chery Fora , масляный фильтр Chery Fora , топливный фильтр Chery Fora , фильр салона Chery Fora , регулировка фар Chery Fora , номер кузова Chery Elara , давление в шинах Chery Elara , неисправности Chery Elara , подготовка к зиме Chery Elara , тормоза Chery Elara , масляный фильтр Chery Elara , топливный фильтр Chery Elara , фильр салона Chery Elara , регулировка фар Chery Elara

4. Управление освещением

Соблюдайте правила дорожного движения при использовании нижеуказанного осветительного оборудования.

Переключатель фар

OFF – выключает наружное освещение.

Первое положение — включает габаритные огни, лампу подсветки, лампу подсветки панели приборов, выключатели и другие детали автомобиля.

Второе положение — включает фары автомобиля.

Фары автомобиля начинают работать только после поворота ключа в замке зажигания. Фары автомобиля будут автоматически мигать при включении / запуске двигателя или после обратного поворота ключа в замке зажигания.

Изменение уровня освещения фар

Для включения дальнего света фар двигайте соответствующую рукоятку (см. рисунок) по направлению к приборной панели. При этом световой индикатор включения режима дальнего света также загорится на приборной панели. Перемещение упомянутой рукоятки в исходное положение (по направлению рулевого колеса) включает режим ближнего света фар автомобиля.

Читайте так же:
Показать регулировку карбюратора бензопилы
Мигание фарами

Если хотите включить режим мигания фарами, переместите соответствующую рукоятку по направлению к рулевому колесу, а затем отпустите ее. Повторная процедура ведет к включению режима постоянного мигания фарами.

Переключатель передних противотуманных фар

Переключатель задних противотуманных фонарей (фар)

Переключатель передней / задней противотуманной фары расположен в левой нижней части приборной панели.

В момент, когда выключатель фар установлен в положение первой передачи, нажатие кнопки передней противотуманной фары позволяет включить переднюю противотуманную фару, но не включает заднюю противотуманную фару.

Примечание:
Задние противотуманные фары могут быть включены, только когда включены передние противотуманные фары.

Внимание:
Используйте противотуманные фары в соответствии с правилами дорожного движения.

Когда включены передние противотуманные фары, на приборной панели загорается соответствующий индикатор.

Передние противотуманные фары могут быть использованы только в условиях плохой видимости, вызванной туманом, снегопадом, ливнем и т.д.

Когда включены задние противотуманные фары (фонари), на приборной панели загорается соответствующий индикатор.

Задние противотуманные фары могут быть использованы только в условиях плохой видимости, вызванной туманом, снегопадом, ливнем и т.д.

Указатель поворотов (направления движения)

Указатель поворотов (направления движения) функционирует только при включенном зажигании.

Для включения правого указателя поворотов (направления движения) – опустите ручку вниз.

Для включения левого указателя поворотов (направления движения) – поднимите ручку вверх.

В момент включения указателя поворотов (направления движения) на панели загорается соответствующий индикатор.

Сигнальная лампа перестроения во время движения

При перемещении рукоятки вверх/вниз до соответствующего ограничительного момента, будет вспыхивать определенный сигнал поворота. При этом контрольная лампа сигнала поворота также будет вспыхивать на приборной панели.

Ручка переключателя режимов регулировки фар

Кнопка переключения режимов регулировки фар расположена под приборной панелью с левой стороны, рядом с переключателем противотуманных фар.

Ручка имеет четыре положения (1, 2, 3 и 4). В зависимости от положения ручки производится регулировка фар.

Регулятор освещенности приборной панели

Регулятор расположен под приборной панелью с левой стороны, рядом с ручкой переключателя электрической регулировки фар. После посадки в автомобиль используйте данный регулятор для установки необходимого уровня освещенности приборной панели.

Передняя лампа внутреннего освещения

Выключатель (1) предназначен для включения / выключения передней лампы внутреннего освещения. Нажмите на выключатель для включения передней лампы внутреннего освещения, для выключения – нажмите выключатель повторно. Выключатель (2) предназначен для включения / выключения потолочного света.

Примечание:
Потолочная лампа загорается у левой передней двери. Она продолжает гореть в течения 8 секунд после закрытия двери, чтобы дать пассажирам возможность удобно и безопасно разместиться в салоне автомобиля.

Читайте так же:
Синхронизация даты и времени на компьютере с интернетом
Задняя лампа внутреннего освещения

Положение “OFF”: для выключения лампы.

Положение “ON”: для включения лампы.

DOOR position (door control position): Лампа в салоне автомобиля загорается в момент открытия двери и горит в течение 8 секунд, чтобы дать пассажирам удобно и безопасно разместиться в салоне автомобиля после закрытия двери.

Сигнал аварийной остановки

Сигнал аварийной остановки используется только в чрезвычайных ситуациях для предупреждения следующего за автомобилем транспорта о том, что данная машина неисправна. Нажмите на кнопку, чтобы включить сигнал аварийной остановки. Сигнал аварийной остановки работает даже при выключенном зажигании.

Мигающая лампа на выключателе соединена с указателями поворотов, поэтому они мигают одно временно при включении сигнала аварийной остановки.

Как отрегулировать фары чери фора

В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.

Видео о регулировке фар на Калине:

Видео расскажет, как отрегулировать фары на Ладе Калине. Даны основные рекомендации по процессу регулировки.

Причины регулировки фар

Положение фар при финальной регулировке

Многие автолюбители не понимают, почему и зачем регулировать фары. Согласно положения №699 «Автомобильной международной конвенции» от 12.12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.

Именно с этой целью, на автомобиле устанавливаются корректоры фар. Если их не хватает для полной регулировки, то необходимо откорректировать свет вручную при помощи регулировки блок-фар по креплениям.

Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.

Процесс регулировки фар на Калине

Регулировать фары стоит только при ближнем свете, ПТФ должны быть выключены. Если у Вас нет противотуманных огней, то читайте материал о том, как их установить.

Прежде, чем приступить непосредственно к процессу регулировки необходимо заправить автомобиль до полного бака, положить запасное колесо, а также позвать помощника. Посадите помощника за руль.

Процесс регулировке на воротах гаража

Читайте так же:
Как регулировать ускорительный насос к151с

Таким образом, получится, что машина полностью снаряженная. В идеале иметь стандартную регулировочную разметку для фар на стене гаража, но если она отсутствует можно воспользоваться обычной стеной.

Разметка на стене при регулировке фар

Рассмотрим, как отрегулировать свет фар на Ладе Калине:

  1. Проверяем и доводим давление шин до нормы.
  2. Расстояние между стеной и автомобилем должно составлять 5 метров.
  3. Наносим разметку как на рисунке выше.
  4. Открываем капот и откручиваем верхнее крепление фар.
  5. Для каждой блок-фары регулируем отдельно пучок света.

Регулировка положения фар через специальные отверстия в передней панели. 1 — в горизонтальной плоскости), и 2 — в вертикальной плоскости.

Выводы

Регулировку положения света фар необходимо делать каждые 20 000 км пробега или по необходимости.

Как показывает практика, на Ладе Калине эта регулировочная операция понадобится не часто, поскольку отклонение от нормы происходит редко, в большинстве случаев из-за дорожно-транспортных происшествий.

Регулировка фар на Ладе Калине: видео, отрегулировать своими руками

Такая процедура как регулировка фар автомобиля является весьма ответственным мероприятием. Она выполняется специалистами в соответствующей мастерской или своими руками при наличии достаточного опыта и подходящих условий. И многих владельцев авто интересует, как отрегулировать фары. Перед началом выполнения регулировочных действий рекомендуется ознакомиться с конструктивными аспектами головной светотехники в модели Лада Калина.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов. Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне.

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.
