Что такое OTG и какие смартфоны ее поддерживают?

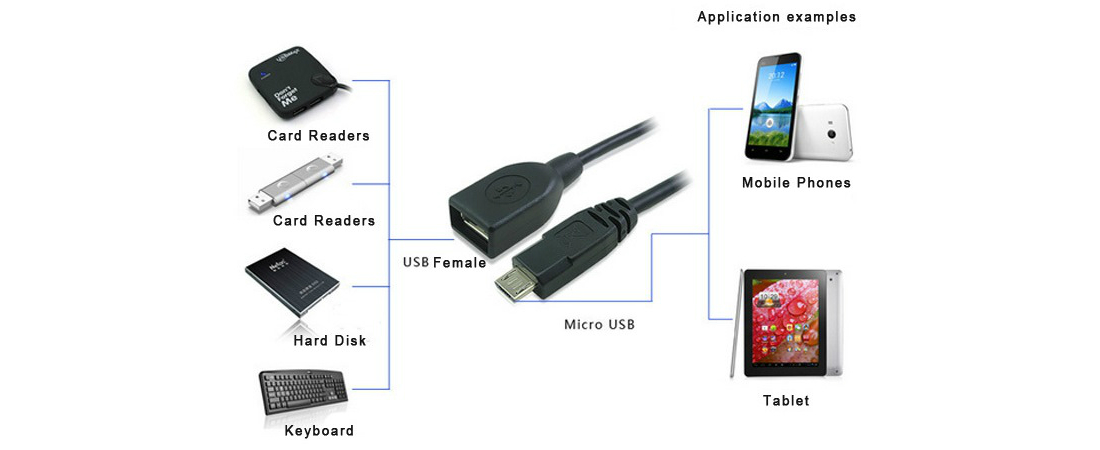

USB On-the-Go или просто OTG – это адаптер, который позволяет подключать к вашему смартфону переферийные устройства, такие как клавиатура, мышь, контроллеры, жесткие диски и прочее. Этот переходник фактически превращает ваше устройство в компьютер. Давайте разберемся в сути этой технологии и узнаем, все ли смартфоны ее поддерживают.

По своей сути OTG – это внешний USB-порт, который подключается к смартфону через разъем micro-USB. Он позволит подключать периферийные устройства с поодержкой USB 2.0 или 3.0 и сделает смарфтон хостом, питающим подключенные девайсы.

Особенности и происхождение ОС Android (а именно Linux-ядро) теоретически позволяет ей поддерживать файловые системы FAT 16, FAT 32, ext3 и ext4, начиная с версии 2.3. Однако на практике все зависит от конкретной реализации системы. Также производитель смартфона может ограничивать список USB-периферии, которую поддерживает хост (например, Nexus не поддерживают флешки).

Ниже преведн список девайсов, которые с технологией дружат:
Samsung Galaxy S2
Samsung Galaxy S3
Samsung Galaxy Note 2
Samsung Galaxy Note 3
Samsung Galaxy S4
Samsung Galaxy Tab
Семейство Nexus
Acer Iconia Tab A200
Acer Iconia Tab A500
Sony Tablet S
Sony Xperia Acro S
Sony Xperia Z
Sony Xperia ZL
LG Optimus G
LG G2
Sony Xperia Sola

Как правило, все следующие за этими девайсами модели линеек технологию также перенимают.

Как подключить адаптер?

При подключении адаптера смартфон распознает его и выдает соответствующее оповещение на экране. Далее можно экспериментировать с различными перифейрийными устройствами. Естественно, дополнительный USB-хаб поможет подключить сразу несколько девайсов, иначе какая была бы польза от OTG, правда?


Клавиатура и мышь привнесут в пользование смартфоном привычный десктопный опыт. Джойстик PS3 также подключается к смартфону через адаптер, однако он может и не поддерживаться конкретной игрой, так что обольщаться не стоит – это не самый популярный способ контроля в мобильных играх на данный момент.

Содержимое флешки сразу отобразится на экране: с нее можно запускать видеофайлы, копировать документы и совершать другие привычные действия. Если телефон не распознал накопитель сам, поможет ему в этом файловый менеджер, например, ES File Explorer. Обычные жесткие диски, к сожалению, не подходят для использования через адаптер, так как они питаются через USB и требуют довольно больших энерговложений. Жесткие диски, питающиеся от сети через специальный блок, наоборот, будут прекрасно сожительствовать с вашим смартфоном.

Читайте так же:
Можно ли поставить коробку автомат на механику?

Также можно подключить кардридер, DSLR камеру (здесь смартфон можно использовать даже для удаленного спуска затвора при условии установки специального ПО) и адаптер USB-to-Ethernet. Последнее поможет тем, у кого нет в квартире Wi-Fi, но есть проводной интернет, оставаться на связи всегда.

Использование OTG на Android

Для того чтобы соединить со смартфоном какое-либо устройство через OTG, он в той или иной степени должен поддерживать данный тип подключения. Это важно учитывать в первую очередь, так как без ответной реакции Android-устройства дальнейшие действия будут невозможны.

Проверка поддержки

Выполнить проверку смартфона на предмет совместимости с OTG можно с помощью специального софта, временно подключив кабель к порту microUSB и проследив за реакцией. Основным ПО для этих целей выступает один-единственный вариант, способный диагностировать любой смартфон вне зависимости от версии ОС.

    Перейдите по представленной выше ссылке и установите приложение. В отличие от многих других аналогов, здесь не требуется получение рут-прав.

Установка USB OTG Checker из Плей Маркета на Android

Переход к проверке устройств в USB OTG Checker на Android

Успешная проверка в USB OTG Checker на Android

По необходимости в Плей Маркете можно найти немало альтернативных решений, имеющих практически такое же название. Об этом важно помнить, так как далеко не во всех ситуациях представленное приложение способно проверить совместимость с OTG.

Работа с устройствами

Наиболее простой этап заключается в подключении и последующем использовании внешних устройств через OTG, но при этом является уникальным практически для каждого гаджета. Это связано с необходимостью установки одного из специальных приложений, напрямую связанных с устройством. Например, приложение для внешней клавиатуры не подойдет для настройки принтера.

Шаг 1: Подключение

    Эта процедура, как сказано, может быть уникальной для каждого устройства. В целом необходимо выполнить всего лишь два действия, первым из которых выступает соединение внешнего девайса с USB-разъемом переходника «USB – microUSB».

Пример OTG-кабеля для смартфона Android

Правильное подключение устройства через OTG к телефону

Пример OTG-кабеля с питанием для телефона

Шаг 2: Выбор приложения

Как было сказано ранее, в зависимости от подключаемого девайса необходимо скачать и установить соответствующее приложение из Плей Маркета. Подобные программы также предоставляют вариативность, из-за чего выбору стоит уделить наибольшее внимание. Рассматривать каждый вариант мы не будем, вместо этого предоставив список наиболее рекомендованных к использованию вариантов.

    – утилита, являющаяся основным средством работы с файлами на внешних накопителях и актуальна даже тогда, когда на флешке используется файловая система NTFS.
Читайте так же:
Почему при подключении айфона к компьютеру пишет папка пуста?

Использование программы USB OTG Helper на Android

Использование программы StickMount на Android

– приложение, нацеленное на распознавание и перехват изображения с внешних камер. Обычно оно используется при подключении эндоскопа.

Пример использования приложения OTG View на Android

Использование программы PPP Widget 2 на Android

Указанные варианты являются лишь основными, в то время как для подключения, например, геймпада потребуется совершенно другое ПО, напрямую зависящее от модели и производителя устройства. Если будут проблемы с поиском приложений, можете обращаться к нам в комментариях.

Устранение проблем

Если на этапе проверки у вас получилось добиться той или иной реакции от устройства, соединенного посредством OTG, но полноценный сигнал отсутствует, вполне могут быть проблемы с питанием. Именно данная особенность зачастую заставляет пользователей думать об отсутствии поддержки данного типа соединения, когда на самом деле достаточно добавить внешнее питание.

Проще всего компенсировать нехватку энергии USB-хабом, оборудованным собственным адаптером питания. Его необходимо подключить к сети, соединить со смартфоном и только после этого добавить нужное устройство.

Пример USB-хаба с внешним адаптером питания

Еще одной связанной причиной некорректной работы может быть использование слишком требовательного гаджета, что в особенности относится к внешним накопителям. Попробуйте использовать дополнительное питание или менее требовательную карту памяти.

Подключение внешнего диска к телефону через OTG

Иногда для распознавания девайсов, подключенных через OTG, недостаточно специальных приложений из-за отсутствия поддержки на программном уровне. Единственное, что можно сделать в таком случае, это обновить операционную систему или перепрошить аппарат.

Процесс обновления версии Android в Настройках

Представленной инструкции должно быть достаточно для успешного подсоединения внешних устройств при помощи технологии OTG практически на любом смартфоне, выпущенном в среднем после 2012 года. Описанные действия будут не актуальны только при использовании кабеля с дополнительным питанием, упомянутого на этапе подключения.

Специальный переходник

Переходник на флешку

Не так давно стали популярными и довольно сильно потеснили OTG-кабели небольшие переходники с USB на Micro USB. Принцип действия точно такой же, как и у первого варианта. Их точно также достаточно одной стороной вставить в свой девайс, а к другой подключить флеш-карту, с которой требуется считать содержимое. Главное преимущество таких устройств для подключения USB флешки к устройствам Андроид – это их компактность.

Читайте так же:
Можно ли смешивать G12 и G12?

Реализована технология OTG с помощью специального переходника: с одного конца micro-USB, с другого USB-порт.

Современные телефоны, смартфоны, планшеты, TV приставки и другие Android-устройства (и не только) оборудованы внутри USB-хост контроллером, который реализует OTG-функцию на аппаратном уровне. Это позволяет напрямую подключать ваш гаджет даже к тем устройствам, у которых нет OTG-функции.

Реализацию OTG в некоторых устройствах можно и не увидеть. Особенно, это касается бюджетных и устаревших моделей.

USB-OTG

OTG это возможность подключить к смартфону или планшету флешку, мышь, клавиатуру или другой смартфон.
Приведена схема кабеля для такого подключения.

Что такое OTG?

OTG («On-The-Go» — «На ходу») это возможность подключить к смартфону или планшету флешку, мышь, клавиатуру и прочую USB периферию.
Увы, такой возможностью обладают не все мобильные устройства.
Для подключения требуется специальный переходник.

Нюансы:
• Флешка должна быть отформатирована в FAT32.
• Ёмкость подключаемой флешки ограничена аппаратными возможностями смартфона.
• Винчестер и прочие энергоёмкие устройства требуют отдельного источника питания.

Поддерживает ли ваше устройство режим OTG можно узнать из списка на 4PDA. Правда, список устройств не полон.

Для подключения, например, флешки к смартфону чаще всего используется переходник «USB AF — USB micro AM» (о значении этих сокращений читайте в статье «USB 2.0»). К «маме» (USB AF) подключается флешка, а штекер (USB micro AM) подключается к смартфону.

Как самому сделать OTG-кабель?

Кабель OTG состоит из штекера USB micro (или mini) и большого гнезда USB (как в компе). Штекер можно взять от дата-кабеля, а гнездо — от USB удлинителя.

Главная фишка — в штекере USB micro/mini контакт 4 нужно замкнуть с контактом 5. Именно по наличию перемычки между 4 и 5 контактами в штекере устройство определяет, что ему предоставляют активную роль.

Монтажная схема кабеля OTG.
Штекер USB micro показан со стороны пайки

Установка перемычки на штекер залитый изоляцией ▼

Паятельные концы контактов штекера USB micro разведены в шахматном порядке. Нечётные отведены к одной стенке штекера, чётные — к другой. Сквозь полупрозрачную изоляцию можно разглядеть чёрный, зелёный, красный проводки с одной стороны. Осторожно подплавляем изоляцию у чёрного проводка и подпаиваем один конец перемычки к контакту GND. Смотрим с противоположной стороны: сквозь изоляцию виден незадействованный контакт и белый провод. Подплавляем изоляцию у незадействованного контакта и подпаиваем к нему второй конец перемычки.

Читайте так же:
Как сканировать в один файл Samsung?

Распайка штекера USB mini

Осталось припаять USB маму от USB удлинителя к переделанному нами штекеру цвет в цвет. Если кабели экранированные, то соединяем и экраны.

Можно ли заряжать активное устройство в режиме OTG?

Да, такой режим предусмотрен разработчиками, но далеко не каждое портативное устройство этот режим поддерживает. Режим зарядки при работе с периферией называется ACA (Accessory Charger Adapter). Для перехода в этот режим требуется особый OTG-кабель — в штекере USB-mini/micro контакты 4 и 5 (ID и GND) должны быть замкнуты через резистор RID_A=124 кОм.

Источник информации: «Battery Charging v1.2 Spec and Adopters Agreement (BC1.2)» (спасибо за информацию нашему читателю Виктору)

Как включить OTG?

Как мы сказали ранее, OTG – «родная» для прошивки MIUI функция. Поэтому никаких особых инструкций по включению или выключению данной опции нет.

Все просто: вы вставляете одну сторону USB-шнура в смартфон, а другую – в USB-разъем того предмета техники, с которой вы хотели бы «сконнектиться».

Как включить OTG (ОТГ) на Xiaomi – фото 3

Если мы разбираем связь «смартфон => техника» (например, телевизор), то на экране того же телевизора вы увидите всплывающее окошко, в котором будет написано, какие действия можно совершить при OTG-соединении. Имейте в виду, что список возможных функций будет сильно отличаться в зависимости от свежести вашего телевизора, а также от производителя и используемой в мониторе прошивки.

Если же речь идет об обратной связи («техника => смартфон»), то уведомления начнут появляться уже на экране телефона. Например, если вы захотите подключить к вашему Xiaomi флеш-накопитель, то в шторке уведомлений тут же появится напоминание об этом, а также кнопка безопасного извлечения устройства – прям как на ПК.

Как включить OTG (ОТГ) на Xiaomi – фото 4

USB OTG в смартфоне: что это такое и как использовать OTG

Листая характеристики смартфонов или планшетов на Android, нередко сталкиваешься с аббревиатурой USB OTG. Первая часть знакома и понятна по флешкам, а вторая вызывает вопрос – что это за зверь и нужен ли он мне? Название технологии малопонятное, но OTG штука полезная для любого практичного пользователя смартфона. Разберемся, зачем нужен OTG в мобильном устройстве.

Читайте так же:
Сколько литров масла в двигателе Тойота Авенсис 2 0 бензин?

USB OTG: что это такое

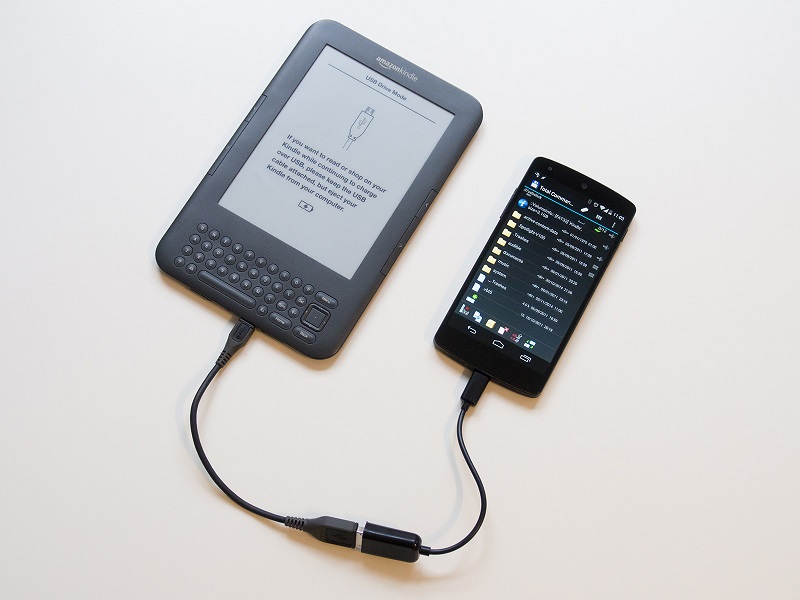

OTG расшифровывается как «on-the-go», т.е. на ходу. Стандарт позволяет устройствам «разговаривать» друг с другом без помощи посредника. Допустим, вы решили распечатать фотографии со смартфона или скопировать с него файлы на флешку, а компьютера под рукой не оказалось. Что делать? Бежать в магазин за специальным кабелем (фото ниже). С помощью подобного «шнурка» можно напрямую подключить смартфон практически к любому устройству по USB, минуя посредника в виде компьютера или ноутбука.

Кабель OTG для смартфона на Андроид

На этом возможности USB OTG не заканчиваются. Смартфон может выступать в качестве USB-хоста, позволяя подключать различную периферию – клавиатуру, мышь и даже музыкальные инструменты с соответствующим контроллером.

У USB OTG есть собственный логотип. Достаньте упаковку смартфона или планшета и посмотрите на коробку. Если видите логотип стандарта, то устройство поддерживает этот полезный стандарт. В случае, если упаковка давным-давно утеряна, вбейте в любой поисковик модель вашего смартфона и аббревиатуру OTG и почитайте технические характеристики по первой же ссылке, поддержка стандарта обязательно будет упомянута. Альтернативный вариант – скачать бесплатное приложение USB Host Diagnostic из Google Play.

Логотип OTG

Как использовать OTG на смартфоне или планшете.

Во-первых, потребуется докупить специальный кабель OTG. Во-вторых, может понадобиться специальное приложение, такое как уже упоминавшийся USB Host Controller или Total Commander. Скачать приложения можно в Google Play. Кабель для OTG стоит недорого – от 70 рублей на Aliexpress до 100-200 в ближайшем салоне связи или интернет-магазине.

Что можно сделать с OTG

Стандарт позволяет подключать к смартфону разнообразные устройства по USB, как для хранения данных, так и для расширения функционала смартфона/планшета. Допустим, у вас нет компьютера, облачными хранилищами вы не пользуетесь, а память на смартфоне уже почти вся занята фильмами, музыкой, фотографиями и видео. Выход – купить жесткий диск (внешний), кабель OTG и использовать накопитель в качестве устройства для резервного копирования данных. Альтернативный вариант – воспользоваться емкой флешкой.

Какие устройства позволяет подключать к смартфону OTG

Список периферии, подключаемой к смартфону по OTG обширен, ограничимся самыми популярными устройствами:
